西南11J517 厨房、卫生间、浴室设施

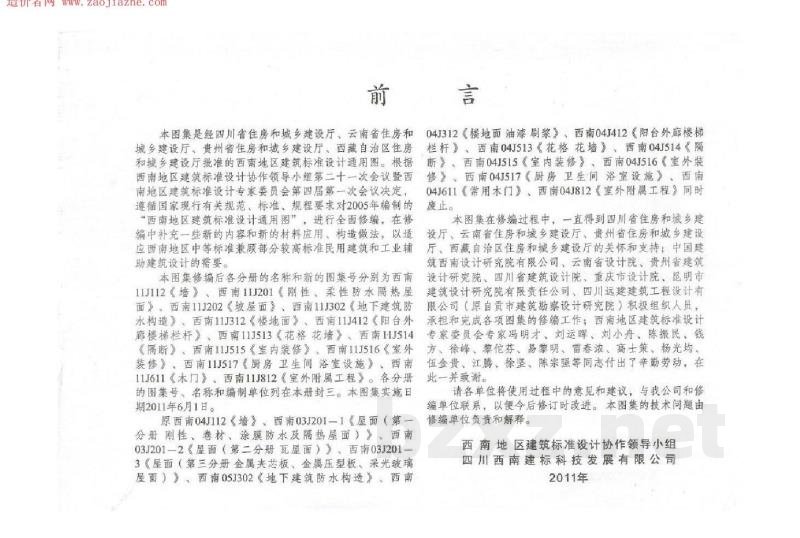

本图集是经四川省住房和城乡建设厅、云南省住房和城乡建设厅、贵州省住房和城乡建设厅、西藏自治区住房和城乡建设厅批准的西南地区建筑标准设计通用图。根据西南地区建筑标准设计协作领导小组第二十一次会议暨西南地区建筑标准设计专家委员会第四十一次会议决定，遵循国家现行有关规范、标准、规程要求，对2005年编制的“西南地区建筑标准设计通用图”进行全面修编，在修编中补充了新的内容和新的材料应用、构造做法，以适应西南地区中等标准兼顾部分较高标准民用建筑和工业辅助建筑设计的需要。

本图集修编后各分册的名称和新的图集号分别为：西南11J112《墙》、西南11J201《刚性、柔性防水隔热屋面》、西南11J202《坡屋面》、西南11J302《地下建筑防水构造》、西南11J312《楼地面》、西南11J412《阳台外廊楼梯栏杆》、西南11J513《花格花墙》、西南11J514《隔断》、西南11J515《室内装修》、西南11J516《室外装修》、西南11J517《厨房卫生间浴室设施》、西南11J611《木门》、西南11J812《室外附属工程》。各分册的图集号、名称和编制单位列在本册封三。本图集实施日期为2011年6月1日。

同时，原西南04J112《墙》、西南04J201《屋面（第一分册：卷材涂膜防水及隔热屋面）》、西南04J201-2《屋面（第二分册：瓦屋面）》、西南04J201-3《屋面（第三分册：金属夹芯板、金属压型板、采光玻璃屋面）》、西南05J302《地下建筑防水构造》、西南04J513《花格花墙》、西南04J514《隔断》、西南04J515《室内装修》、西南04J516《室外装修》、西南04J517《厨房卫生间浴室设施》、西南04J611《常用木门》、西南04J812《室外附属工程》同时废止。

本图集在修编过程中，一直得到四川省、云南省、贵州省住房和城乡建设厅，西藏自治区住房和城乡建设厅的关怀和支持。中国建筑西南设计研究院有限公司、云南省设计院、贵州省建筑设计研究院、四川省建筑设计院、重庆市设计院、昆明市建筑设计研究院有限责任公司、四川远建建筑工程设计有限公司（原自贡市建筑勘察设计研究院）积极组织人员，承担并完成了各项图集的修编工作。感谢西南地区建筑标准设计专家委员会专家：冯明才、刘运晖、刘小舟、陈振民、钱方、徐峰、黎芬、易黎明、雷春浓、高士策、杨光均、伍金贵、江腾、徐坚、陈宗强等同志的辛勤劳动。

请各单位将使用过程中的意见和建议，与我公司和修编单位联系，以便今后修订时改进。本图集的技术问题由修编单位负责和解释。

西南地区建筑标准设计协作领导小组
西南建标科技发展有限公司
2011年

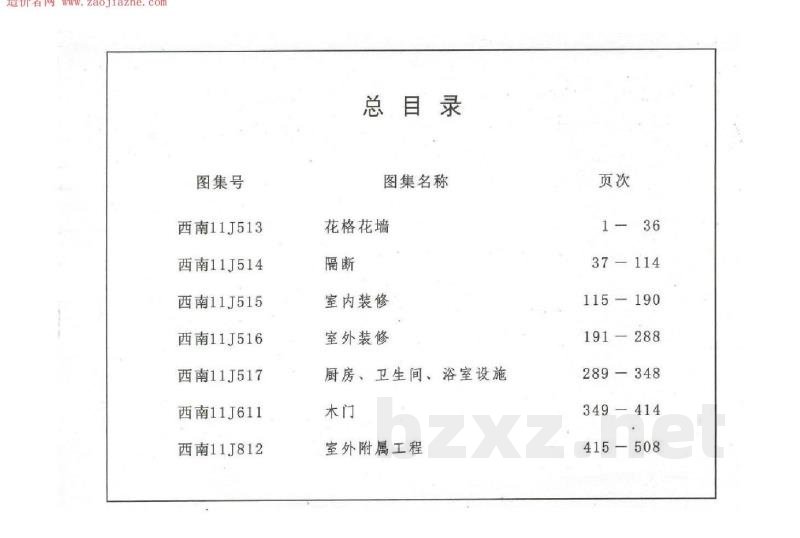

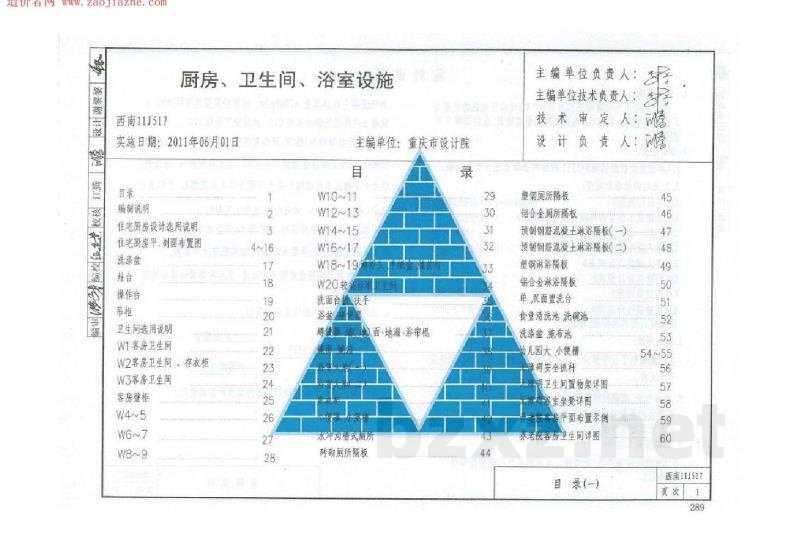

【总目录】
图集号 | 图集名称 | 页次
西南11J513 | 花格花墙 | 1-36
西南11J514 | 隔断 | 37-114
西南11J515 | 室内装修 | 115-190
西南11J516 | 室外装修 | 191-288
西南11J517 | 厨房、卫生间、浴室设施 | 289-348
西南11J611 | 木门 | 349-414
西南11J812 | 室外附属工程 | 415-508

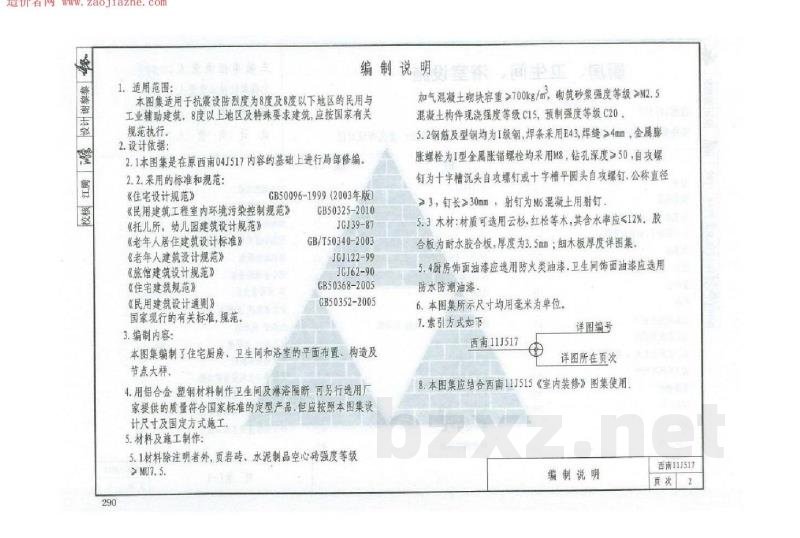

【编制说明】
1. 适用范围：本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑。8度以上地区及特殊要求建筑，应按国家有关规范执行。
2. 设计依据：
2.1 本图集是在原西南04J517内容的基础上进行局部修编。
2.2 采用的标准和规范：包括《住宅设计规范》GB50096-1999（2003年版）、《民用建筑工程室内环境污染控制规范》、《托儿所、幼儿园建筑设计规范》、《老年人居住建筑设计标准》、《老年人建筑设计规范》、《旅馆建筑设计规范》、《住宅建筑规范》、《民用建筑设计通用规范》等国家现行有关标准、规范。
3. 编制内容：本图集编制了住宅厨房、卫生间和浴室的平面布置、构造及节点大样。
4. 卫生间及淋浴隔断：可用铝合金、塑钢材料制作，也可另行选用质量符合国家标准的定型产品，但应按照本图集设计尺寸及固定方式施工。
5. 材料及施工制作：
5.1 材料：除注明者外，页岩砖、水泥制品空心砖强度等级应 > M7；加气混凝土砌块容重 > 700kg/m³，砌筑砂浆强度等级 > M2.5；混凝土构件现浇强度等级为C15，预制强度等级为C20。
5.2 金属件：钢筋及型钢均为1级钢；焊条采用E43，焊缝 ≥ 4mm；金属膨胀螺栓为I型金属胀锚螺栓，均采用M8，钻孔深度 > 50mm；自攻螺钉为十字槽沉头或平圆头自攻螺钉，公称直径3mm，钉长 ≥ 30mm；射钉为M6混凝土用射钉。
5.3 木材：材质可选用云杉、红松等木材，其含水率应 ≤ 12%；胶合板为耐水胶合板，厚度为3.5mm；细木板厚度详见图集。
5.4 饰面漆：厨房饰面油漆应选用防火类油漆，卫生间饰面油漆应选用防水防潮油漆。
6. 本图集所示尺寸均以毫米(mm)为单位。
7. 索引方式：详图编号及详图所在页次见索引表。
8. 本图集应结合西南11J515《室内装修》图集使用。

【住宅厨房设计选用说明】
1. 厨房木制吊柜的木质面漆及底漆均选用防火漆，另见单体设计。
2. 厨房开门方式为平开门，单体设计可另行确定。厨房门宜在下部设有效净面积不小于0.02m²的固定百叶，或距地面留出不小于30mm的间隙。
3. 厨房管井：采用50厚MU10水泥空心砖或容重为700kg/m³加气混凝土砌块，使用M5水泥砂浆封堵，距楼地面高度@500mm，预埋0.6m，端头折弯60mm并埋入墙内长度不小于300mm。
4. 厨房上下水管、燃气管详见单体设计。
5. 楼地面、墙面作法详见单体设计。
6. 住宅厨房变压式排风系统设计选用参考：
- 适用6层及以下建筑：选用BPSA-1型。
- 适用7-12层建筑：选用BPSA-2型。
- 适用13-24层建筑：选用BPSA-3型。
- 适用25-33层建筑：选用BPSA-4型。
- 适用34层及以上建筑：选用BPSA-5型。
（注：具体设计应参考02J916-1《住宅排气道》及02J902《住宅厨房卫生间变压式排风道设计》进行设计。）
