辽92G308 钢筋混凝土雨篷

ZB 134 辽宁省建筑标准设计 结构标准图集
钢筋混凝土雨篷
统一编号：DBJT05—75
图集号：辽92G308

批准部门：辽宁省建设委员会
批准文号：辽建发（1992）155号
主编单位：辽宁省建筑设计标准化办公室
实行日期：1992年7月1日

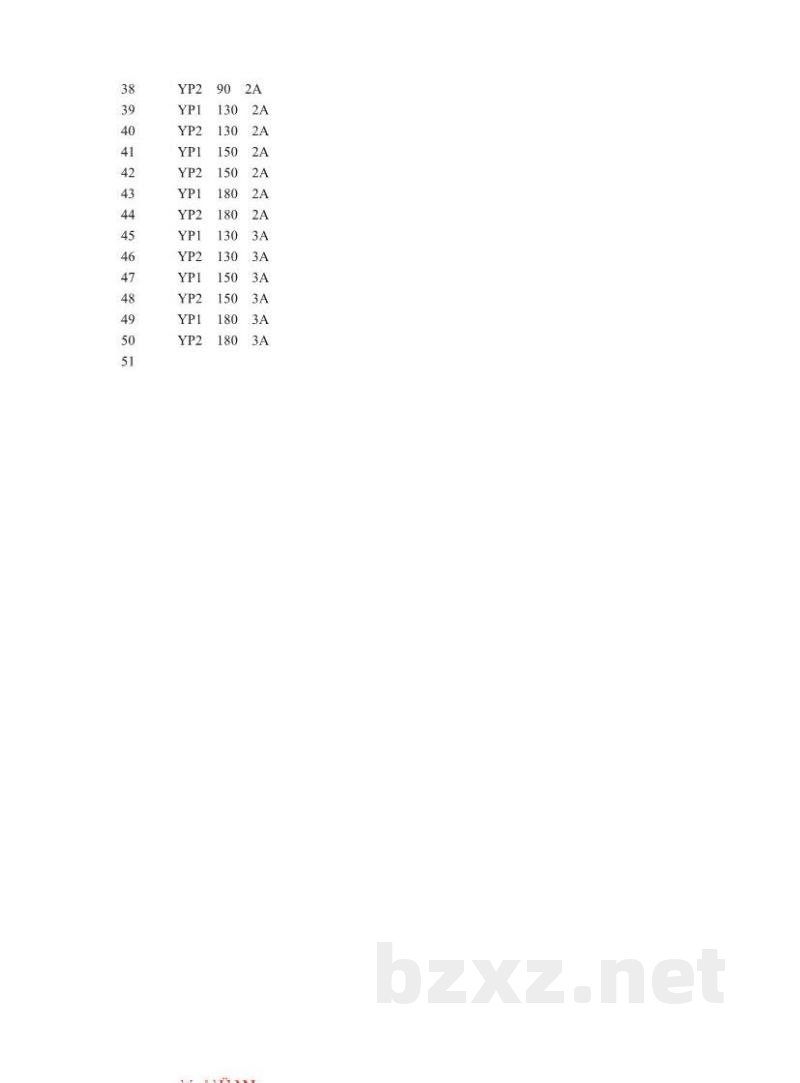

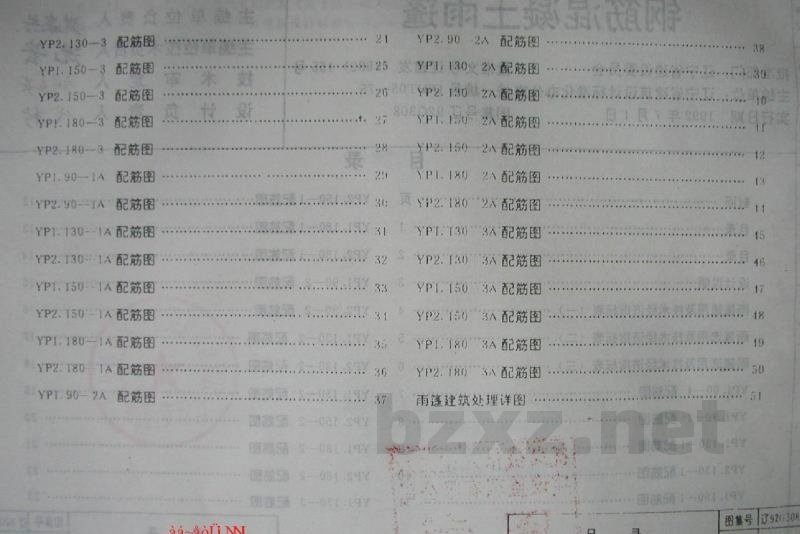

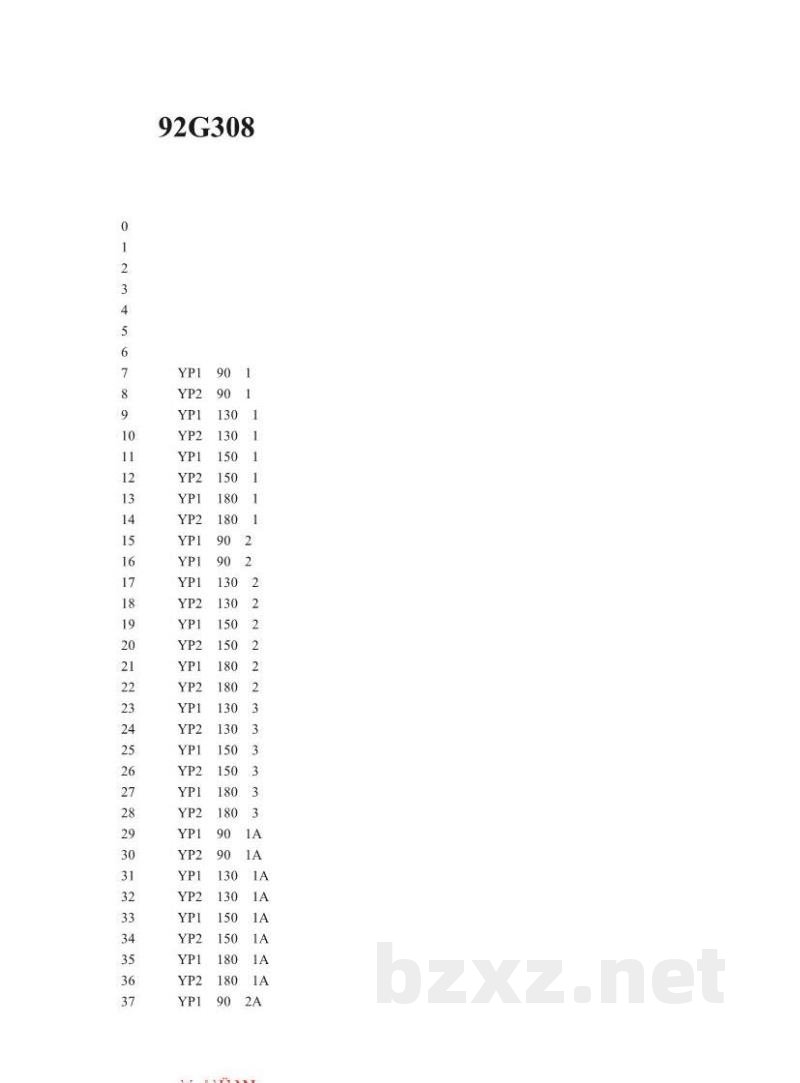

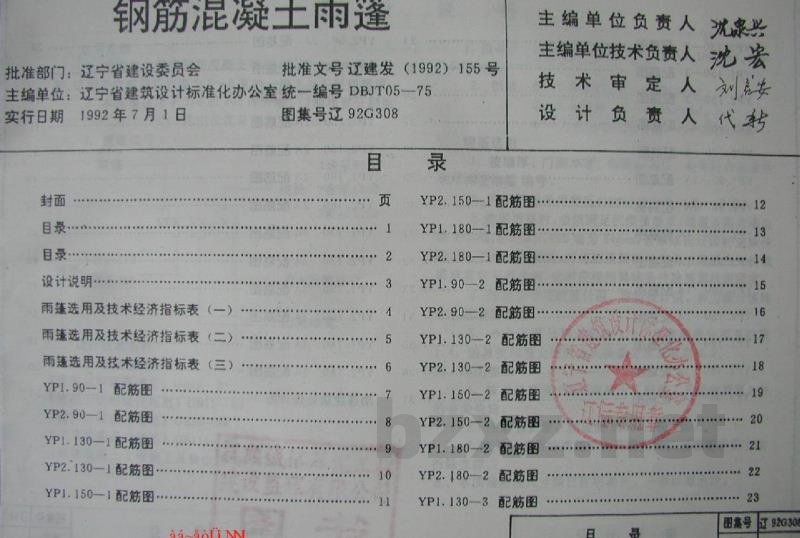

【目录】
设计说明
雨篷选用及技术经济指标表
配筋图：
YP1.90-1, YP2.90-1, YP1.130-1, YP2.130-1, YP1.150-1, YP2.150-1, YP1.180-1, YP2.180-1
YP1.90-2, YP2.90-2, YP1.130-2, YP2.130-2, YP1.150-2, YP2.150-2, YP1.180-2, YP2.180-2
(及其他系列配筋图)
雨篷建筑处理详图

【设计说明】
1. 本图集为现浇钢筋混凝土雨篷，配筋方式为绑扎骨架，适用于抗震设防烈度为6～8度的一般工业与民用建筑。
2. 本图适用于370和490厚外墙；门洞净宽分别为900、1300、1500、1800；挑出长度分别为800、1000、1200。
3. 雨篷编号规则：
- 雨篷编号表示：1表示370厚墙，2表示490厚墙；
- 挑长表示：1表示800，2表示1000，3表示1200；
- “A”表示带反口。

【设计技术条件】
一、设计依据
1. 《建筑结构荷载规范》GBJ 87
2. 《混凝土结构设计规范》GBJ 10-89
3. 《彻体结构设计规范》GBJ 3-88
4. 《建筑抗震设计规范》GBJ 11
5. 《钢筋混凝土工程施工及验收规范》

二、采用材料
1. 混凝土：C20，$f_c=11 ext{N/mm}^2, f_t=1.4 ext{N/mm}^2$
2. 钢筋：中1级钢筋，$f_y=210 ext{N/mm}^2$；中一乙级冷拔低碳钢丝，$f_y=250 ext{N/mm}^2$

【三、雨篷选用】
1. 按墙厚、门洞净宽、雨篷板挑长、有无反口从表中选用相应雨篷编号。
2. 当雨篷板采用带反口时应注“A”（见一、3条）。
3. 选用雨篷时，必须满足抗倾覆要求（倾覆点距外墙边缘，370墙为48mm，490墙为54mm）。若单体设计因特定条件满足不了抗倾覆要求，可将雨撑梁两端支承长度适当加长或采用其它可靠措施，此时应根据具体条件验算其抗扭强度。
4. 选用表中荷载设计值，弯矩设计值、剪力设计值均应包括构件自重。
5. 永久荷载分项系数取1.2，可变荷载分项系数取1.4；验算抗倾覆力矩时，永久荷载分项系数取0.9。

【四、施工要求】
1. 施工应遵照钢筋混凝土工程施工及验收规范中的有关规定。
2. 主筋保护层：雨篷梁25mm，板15mm。
3. 施工时必须待雨篷梁荷载满足抗倾覆要求后才能拆除支撑。

【五、尺寸标准】
本图集所注尺寸除已注明者外，一律以毫米计。
