皖2007J212 外墙外保温系统构造图集（七）JA膨胀玻化微珠保温砂浆外墙外保温系统

安徽省工程建设标准设计 外墙外保温系统构造图集（七）
JA膨胀玻花微珠保温砂浆外墙外保温系统

统一编号：DBJIT11-148
图集号：皖2007J212
批准部门：安徽省建设厅
主编单位：安徽省建筑科学研究设计院
协编单位：安徽华伟佳建材科技有限公司
实行日期：2007年12月1日

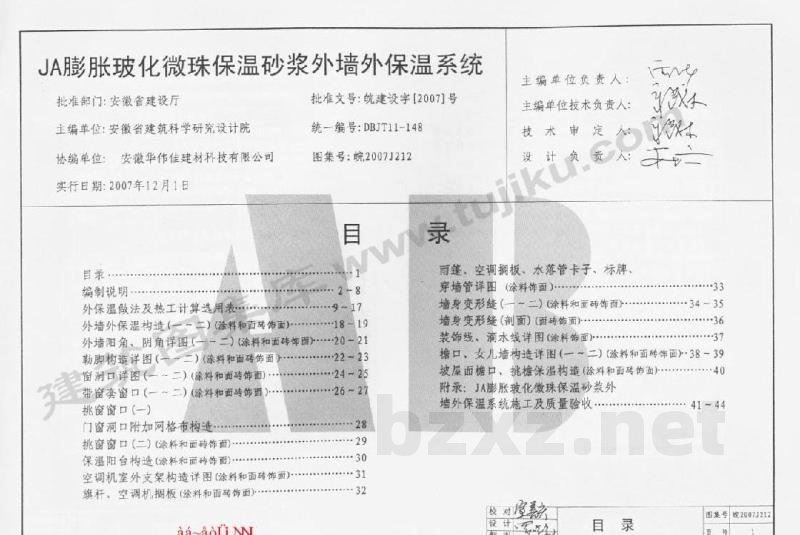

【目录】
一、适用范围
二、编制依据
三、图集内容和墙体系统的基本构造
3.1 涂料饰面外墙外保温系统构造
3.2 面砖饰面外墙外保温系统构造
四、系统性能要求
五、材料的基本技术性能
5.1 膨胀玻花微珠颗粒
5.2 JA膨胀玻花微珠保温砂浆
5.3 抗裂砂浆
5.4 界面砂浆
5.5 耐碱玻纤网布

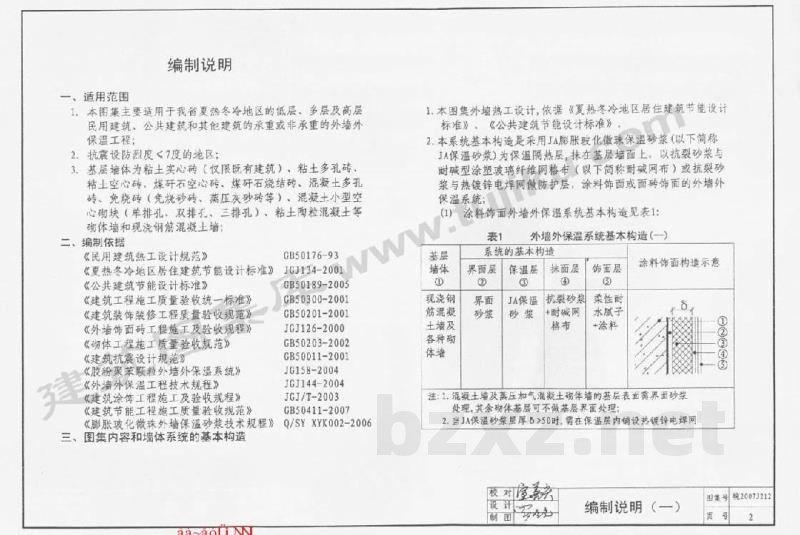

一、适用范围
1. 本图集主要适用于我省夏热冬冷地区的低层、多层及高层民用建筑、公共建筑和其他建筑的承重或非承重的外墙外保温工程。
2. 抗震设防烈度 < 7度的地区。
3. 基层墙体要求：
- 粘土实心砖（仅限既有建筑）、粘土多孔砖、粘土空心砖、煤矸石空心砖、煤矸石烧结砖、混凝土多孔砖、免烧砖（免烧砂砖、蒸压灰砂砖等）、混凝土小型空心砌块（单排孔、双排孔、三排孔）、粘土陶粒混凝土等砌体墙；
- 现浇钢筋混凝土墙。

二、编制依据
- 《民用建筑热工设计规范》 GB50176-93
- 《夏热冬冷地区居住建筑节能设计标准》 JCJ134-2001
- 《公共建筑节能设计标准》 GB50189-2005
- 《建筑工程施工质量验收统一标准》 GB50201-2001
- 《建筑装饰装修工程质量验收规范》 GB50300-2001
- 《外墙饰面砖工程施工及验收规程》 JG158-2004
- 《砌体工程施工质量验收规范》 JGJ126-2000
- 《建筑抗震设计规范》 GB50011-2001
- 《外墙外保温工程技术规程》 JGJ144-2004
- 《建筑涂饰工程施工及验收规程》 GB50203-2002
- 《建筑节能工程施工质量验收规范》 GB50411-2007
- 《膨胀玻花微珠外墙保温砂浆技术规程》 Q/SYXYK002-2006

三、图集内容和墙体系统的基本构造
1. 本图集外墙热工设计依据《夏热冬冷地区居住建筑节能设计标准》、《公共建筑节能设计标准》。
2. 本系统基本构造采用JA膨胀玻花微珠保温砂浆（以下简称JA保温砂浆）为保温隔热层，抹在基层墙面上，以抗裂砂浆与耐碱型涂塑玻璃纤维网格布（以下简称耐碱网布）或抗裂砂浆与热镀锌电焊网做防护层，最后采用涂料饰面或面砖饰面。

【构造示意】
（一）涂料饰面外墙外保温系统基本构造：
- 基层：现浇钢筋混凝土墙及各种砌体墙
- 界面层：界面砂浆（混凝土及蒸压加气混凝土砌体表面需处理，其余砌体可不做）
- 保温层：JA保温砂浆（当厚度 > 50mm 时，需在保温层内设置热镀锌电焊网）
- 抹面层：抗裂砂浆 + 耐碱网格布
- 饰面层：柔性腻子 + 涂料

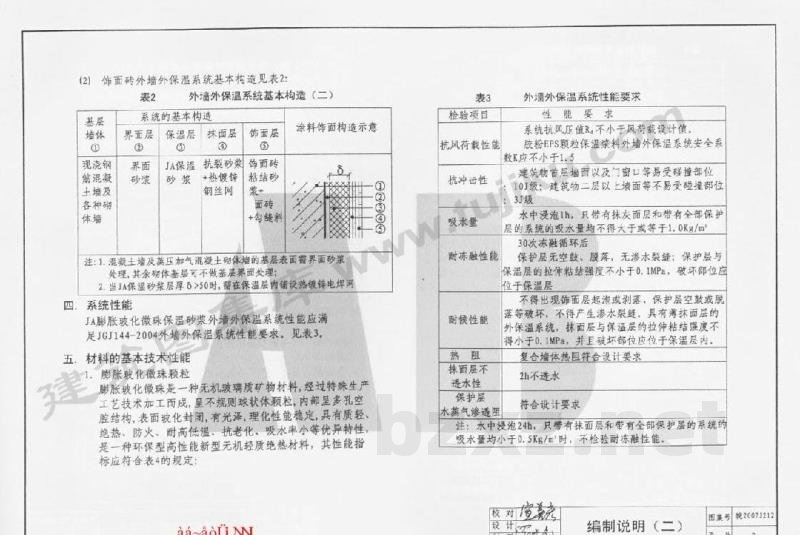

（二）面砖饰面外墙外保温系统基本构造：
- 基层：现浇钢筋混凝土墙及各种砌体墙
- 界面层：界面砂浆
- 保温层：JA保温砂浆（当厚度 > 50mm 时，需在保温层内设置热镀锌电焊网）
- 抹面层：抗裂砂浆 + 热镀锌钢丝网
- 饰面层：饰面砖 + 粘结砂浆 + 勾缝料

四、系统性能要求
JA膨胀玻花微珠保温砂浆外墙外保温系统应满足JGJ144-2004标准要求：
- 抗风荷载性能：系统抗风压值不小于风荷载设计值，安全系数 K $\ge$ 1.5。
- 抗冲量性：建筑物首层墙面及窗洞口等部位需达 10J 级；二层及以上墙面应达 3J 级。
- 吸水性：水中浸泡 24h，含保护层的系统吸水量 $\le$ 1.0 kg/m³。
- 耐冻融性能：30 次冻融循环后，保护层无空鼓、脱落，无渗水裂缝；保护层与保温层的拉伸粘结强度 $\ge$ 0.1 MPa。
- 热阻及透湿性：符合设计要求。
- 抹面层不透水性：2h 不透水。

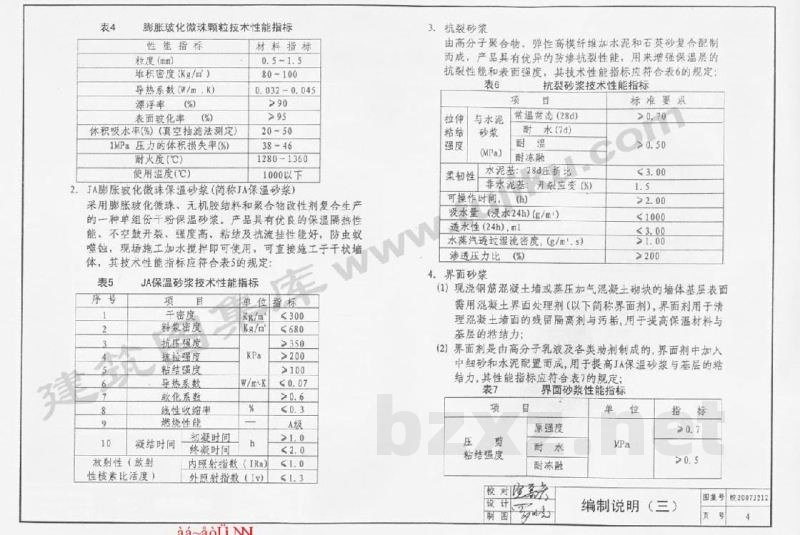

五、材料的基本技术性能
1. 膨胀玻花微珠颗粒性能指标：
- 粒度：0.5-1.5 mm
- 堆积密度：80-100 kg/m³
- 导热系数：0.032-0.045 W/(m·K)
- 漂浮率：> 90%
- 表面玻化率：> 95%
- 体积吸水率：20-50%
- 耐火度：1280-1360 ℃
- 使用温度：1000 ℃ 以下

2. JA膨胀玻花微珠保温砂浆技术指标：
- 干密度：300-680 kg/m³
- 料浆密度：< 2.0 kg/L
- 抗压强度：> 350 kPa
- 抗拉强度：> 200 kPa
- 粘结强度：> 100 kPa
- 导热系数：0.06-0.07 W/(m·K)
- 燃烧性能：A 级

3. 抗裂砂浆性能指标：
- 抗拉强度：> 2.0 MPa
- 粘结强度：> 0.7 MPa
- 柔韧性：开裂应变值符合要求
- 可操作时间：> 1.5 h

4. 界面砂浆性能指标：
- 压剪粘结强度：> 0.7 MPa
- 耐水强度：> 0.5 MPa
- 耐冻融强度：符合要求

5. 耐碱玻纤网布性能指标：
- 需具备耐碱性能，用于增强外墙面层的抗裂及抗冲击能力；阳角和阴角处需设置加强型耐碱网布。
