西南04J514 隔断

隔 断

目 录

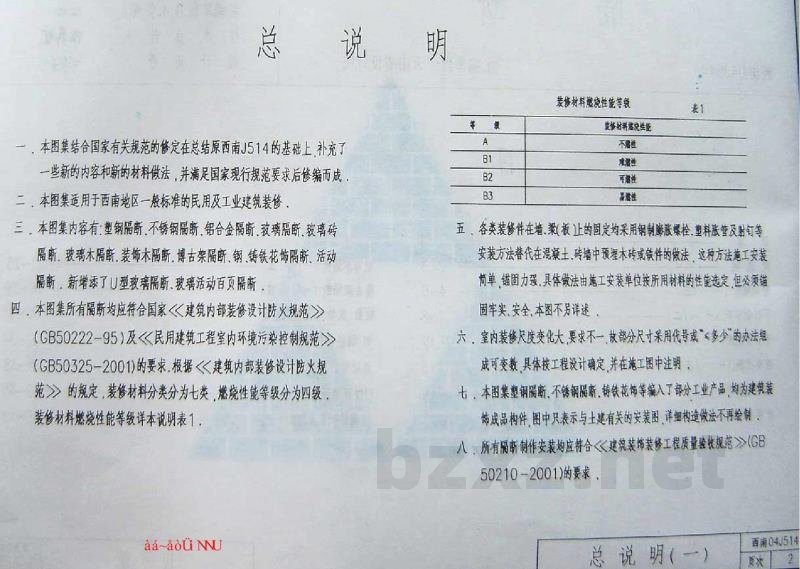

总 说 明

一、本图集结合国家有关规范的修定在总结原西南J514的基础上,补充了一些新的内容和新的材料做法,并满足国家现行规范要求后修编而成。

二、本图集适用于西南地区一般标准的民用及工业建筑装修。

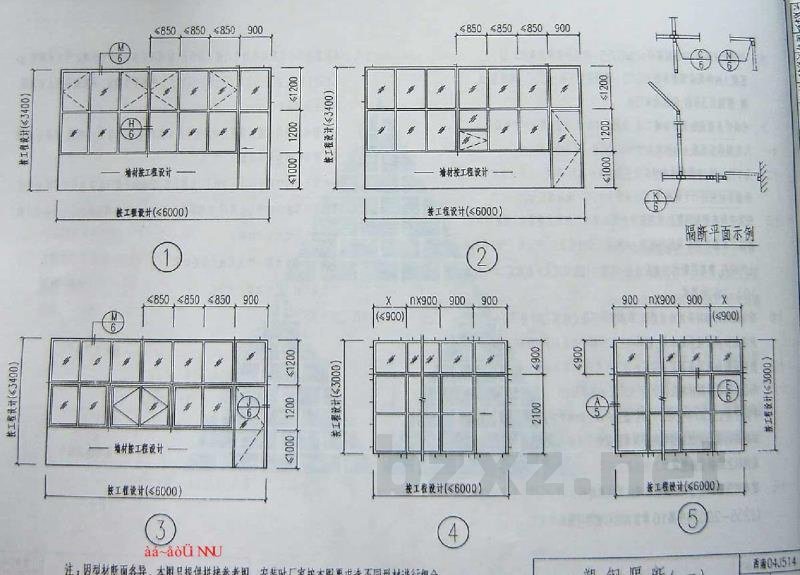

三、本图集内容有:塑钢隔断、不锈钢隔断、铝合金隔断、玻璃隔断、玻璃砖隔断、玻璃木隔断、装饰木隔断、博古架隔断、钢/铸铁花饰隔断、活动隔断,新增添了U型玻璃隔断、玻璃活动百页隔断。

四、本图集所有隔断均应符合国家《建筑内部装修设计防火规范》(GB50222-95)及《民用建筑工程室内环境污染控制规范》(GB50325-2001)的要求,根据《建筑内部装修设计防火规范》的规定,装修材料分类分为七类,燃烧性能等级分为四级。装修材料燃烧性能等级详见本说明表1。

五、各类装修件在墙、梁和柱上的固定均采用钢制膨胀螺栓、塑料胀管及射钉等安装方法替代在混凝土、砖墙中预埋木砖或铁件的做法,这种方法施工安装简单,锚固力强。具体做法由施工单位按所用材料的性能选定,但必须锚固牢实、安全,本图不再详述。

六、室内装修尺度变化大,要求不一,故部分尺寸采用代号或“<多少”的办法组成可变数,具体按工程设计确定,并在施工图中注明。

七、本图集塑钢隔断、不锈钢隔断、铸铁花饰等编入了部分工业产品,均为建筑装修成品构件,图中只表示与土建有关的安装图,详细构造做法不得绘制。

八、所有隔制作安装均应符合《建筑装饰装修工程质量验收规范》(GB 50210-2001)的要求。

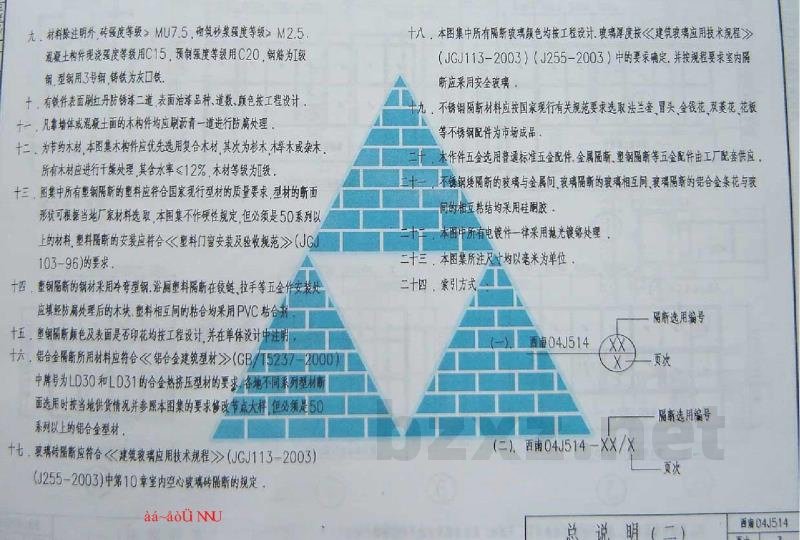

九、材料除注明外,砖强度等级≥MU7.5,砌筑砂浆强度等级≥M2.5。
混凝土构件现浇强度等级用C15,预制强度等级用C20,钢筋为I级
钢,型钢用3号钢,铸铁为灰口铁。

十、有软体表面刷红丹防锈漆二道,涂料油漆品种、遍数、颜色按工程设计。

十一、凡靠墙体或混凝土面的木构件均应刷沥青一道进行防腐处理。

十二、为节约木材,本图集木构件应优先选用复合木材,其次为杉木,水曲柳或杂木。
所有木材应进行干燥处理,其含水率≤12%。木材等级为I级。

十三、图集中所有型钢隔断的型材应符合国家现行型材的质量要求,型材的断面
形状可根据当地厂家材料选取,本图集不作硬性规定,但必须是50系列以
上的材料。塑料隔断的安装应符合《塑料门窗安装及验收规范》(JGJ 103-96)的要求。

十四、型钢隔断的钢材采用冷弯型钢,冷隔塑钢隔断在铰链、拉手等五金件安装处
应填经防腐处理后的木块。塑料相互间的粘合均采用PVC粘合剂。

十五、型钢隔断颜色及表面是否印花均按工程设计,并在单体设计中注明。

十六、铝合金隔断所用材料应符合《铝合金建筑型材》(GB/T5237-2000)
中牌号为LD30和LD31的合金热挤压型材的要求。各地不同系列型材断
面选用时应按当地供货情况并参照本图集的要求修改节点大样,但必须是50
系列以上的铝合金型材。

十七、玻璃砖隔断应符合《建筑玻璃应用技术规程》(JGJ113-2003)
(J255-2003)中第1.9章室内空心玻璃砖隔断的规定。

十八、本图集中所有隔断玻璃颜色按工程设计。玻璃厚度按《建筑玻璃应用技术规程》
(JGJ113-2003)(J255-2003)中的要求确定,并按规范要求室内隔
断应采用安全玻璃。

十九、不锈钢隔断材料应按国家现行有关规范要求选取法兰管、冒头、金钱花、双菱花、花纹
等不锈钢配件为市场成品。

二十、木作件五金选用普通标准五金配件。金属隔断、塑钢隔断等五金配件由工厂配套供应。

二十一、不锈钢与隔断的玻璃与金属间,玻璃隔断的玻璃相互间,玻璃隔断的铝合金条之间
任何相互粘结处均采用硅酮胶。

二十二、本图中所有电焊件一律采用氩光保护处理。

二十三、本图集所注尺寸均以毫米为单位。

二十四、索引方式

总说明(二)西南 04J514
页次 3
