广东省建筑标准设计推荐性通用图集

SGK种植模块绿化隔热屋面建筑构造

粤09J/T37

广东省建筑标准设计办公室
2009年3月

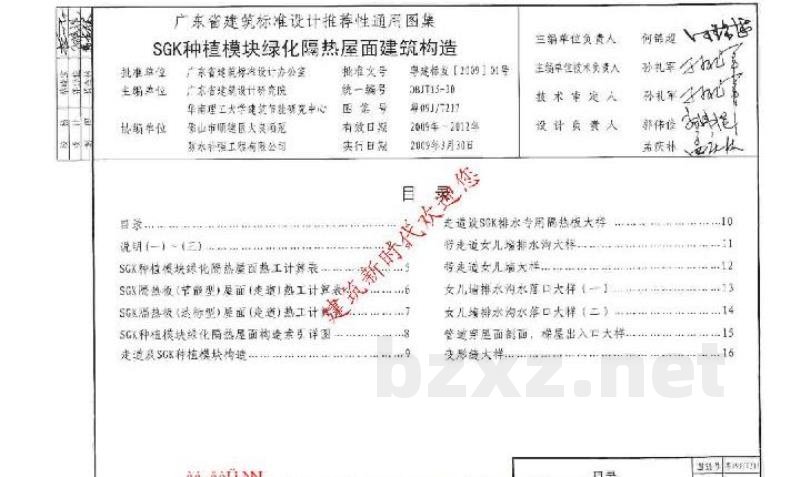

目 录

目录    图集号：粤69J/T211
页：1

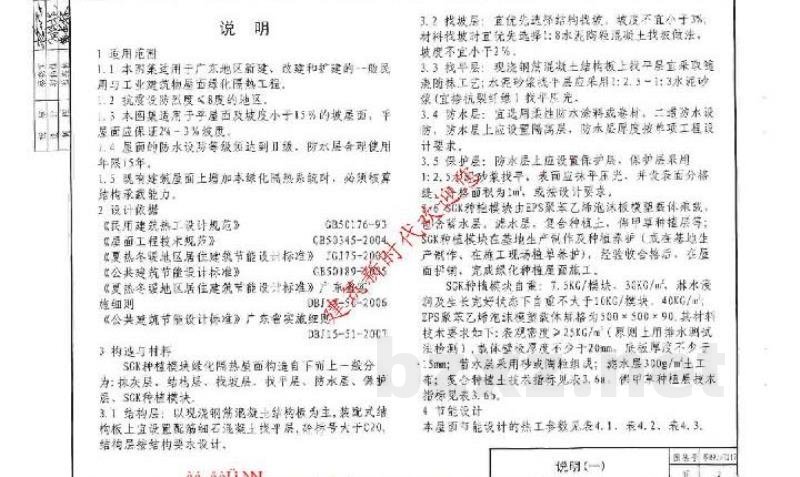

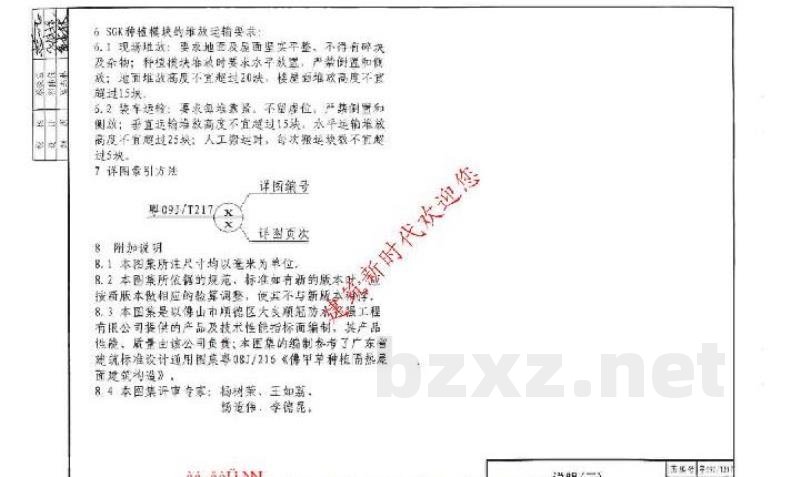

说 明

1 适用范围

1.1 本图集适用于广东地区新建、改建和扩建的一般民用与工业建筑物屋面绿化隔热工程。

1.2 抗震设防烈度≤8度的地区。

1.3 本图集适用于平屋面及坡度小于15%的坡屋面，平面应保证2%～3%坡度。

1.4 屋面的防水设防等级达到Ⅱ级、防水层合理使用年限15年。

1.5 既有建筑屋面上增加本绿化隔热系统时，必须核算结构承载能力。

2 设计依据

3 构造与材料

SCK种植模块绿化隔热屋面由造自下而上一般分为：抹灰层、结构层、找坡层、找平层、防水层、保护层、SCK种植模块。

3.1 结构层：以现浇钢筋混凝土结构板为主，装配式结构板上宜设置钢筋细石混凝土找平层，砼标号大于C20，结构层按结构要求设计。

4 节能设计

本屋面节能设计的传热系数见表4.1、表4.2、表4.3。

3.2 找坡层：宜优先选择结构找坡，坡度不宜小于3%；材料找坡时宜优先选择Ⅰ:8水泥陶粒混凝土或轻做法，坡度不宜小于2%。

3.3 找平层：现浇钢筋混凝土结构板上找平层宜采用随浇筑随抹工艺；水泥石灰砂浆平整应采用1:2.5～1:3水泥砂浆（加掺抗裂纤维）找平压光。

3.4 防水层：宜选用柔性防水涂料或卷材，二层防水设防，防水层上应设置隔离层。防水层厚度按单项工程设计要求。

3.5 保护层：防水层上应设置保护层，保护层采用1:2.5水泥砂浆找平，表面应抹平压光，并设表面分格缝，分格面积≤4m²，应按设计要求。

3.6 SCK种植模块由EPS聚苯乙烯泡沫板模塑载体承载，包含蓄水层、透水层、复合种植土、供氧草种植层等；SCK种植模块在基地生产制作及移植养护（或直接在基地生产制作），在现场经检查验收后，在屋面拼缝，完成绿化和植被后期工。

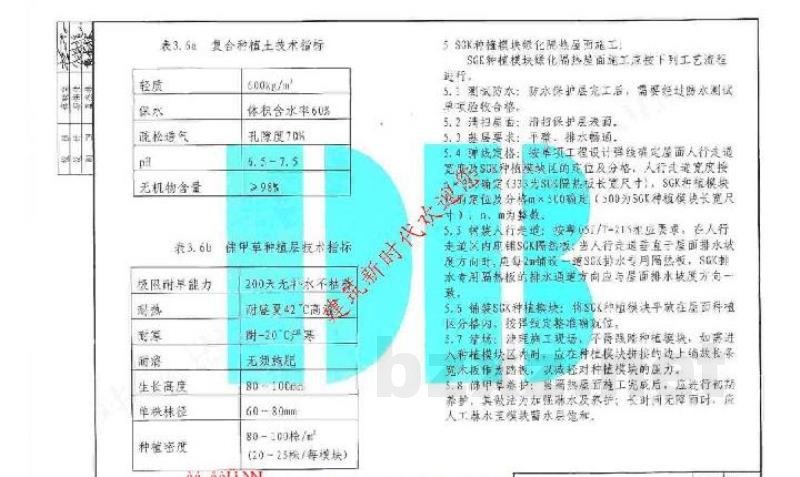

SCK种植模块自重：7.5KG/块。30KG/m²，淋水浸透及生长完好状态下自重不大于120KG/块、40KG/m²；EPS聚苯乙烯泡沫板模塑载体规格为500×500×90，其材料技术要求如下表：表面密度＞25KG/m³（原则上用排水测试法检测），载体底板厚度不少于20mm。底板厚度不少于1.5mm；蓄水层采用砂或陶粒组成；沥水层300g/m²土工布；复合种植土技术指标见表3.6a，供氧草种植层技术指标见表3.6b。

4 节能设计

本屋面节能设计的传热系数见表4.1、表4.2、表4.3。
