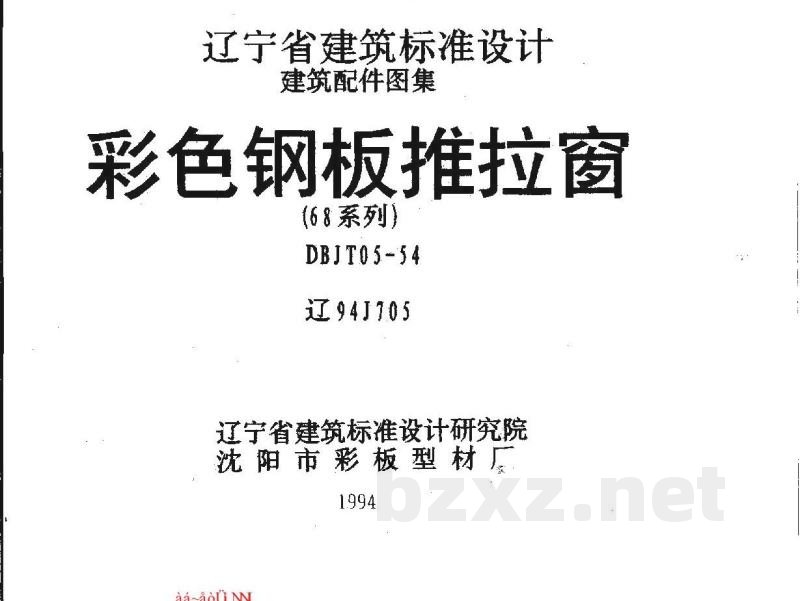

辽94J705 彩色钢板推拉窗图集（辽宁省地方规范图集）

辽宁省建筑标准设计 建筑配件图集
彩色钢板推拉窗 (68系列）
编号：DBJT05-54 (辽94J705)

批准部门：辽宁省建设厅
批准文号：辽建发（1995）44号
主编单位：辽宁省建筑标准设计研究院
配套厂家：沈阳市彩板型材厂
实行日期：1995年5月1日

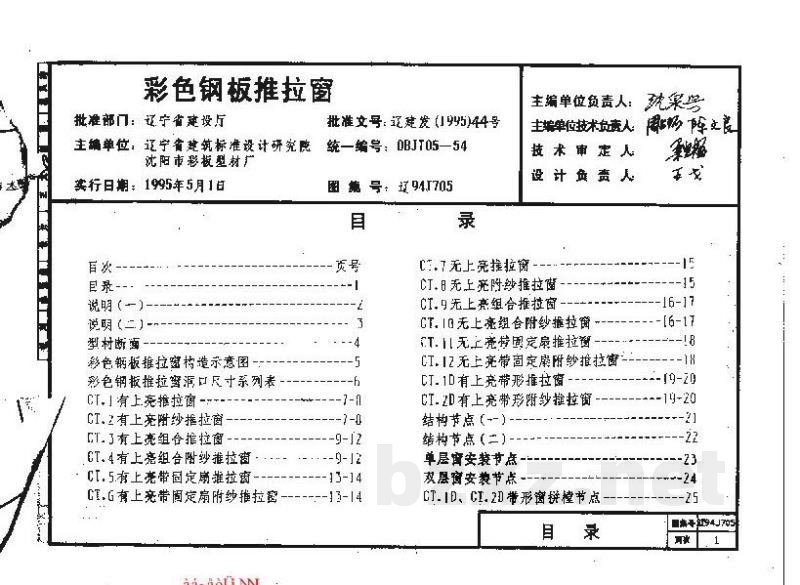

【目录】
一、说明（一）
一、说明（二）
二、型材断面
三、彩色钢板推拉窗构造示意图

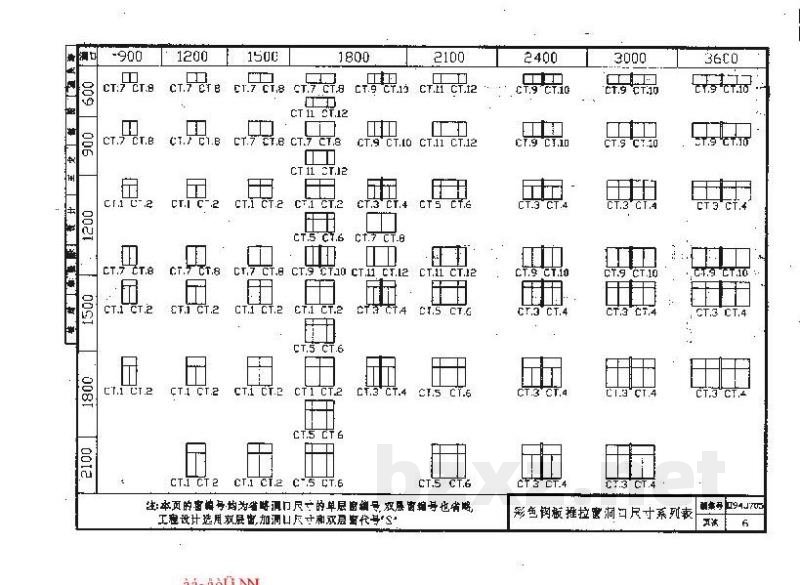

四、彩色钢板推拉窗洞口尺寸系列表
五、结构节点（一）
六、结构节点（二）
七、单层窗安装节点
八、双层窗安装节点
九、带形窗拼接节点

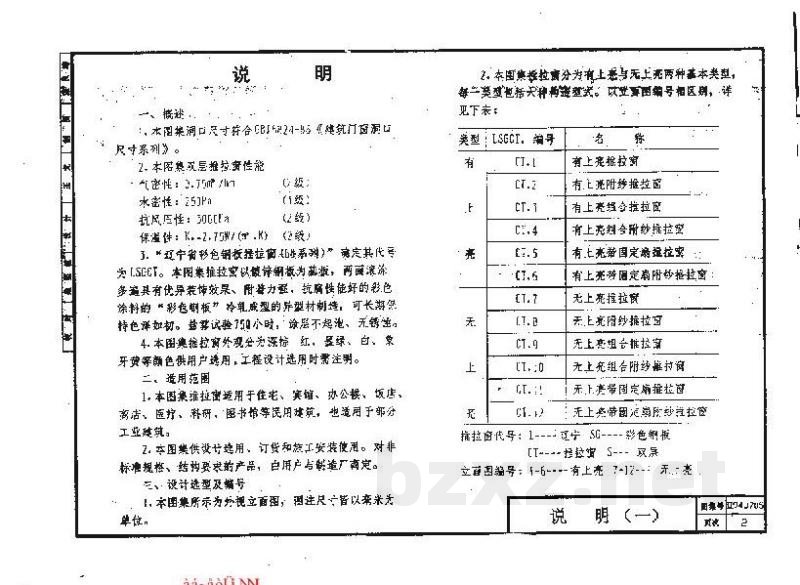

【一、说明（一）】
1. 本图集洞口尺寸符合 GB24-建筑门窗尺寸系列。
2. 性能参数：
- 气密性：2.5 Pa
- 水密性：250 Pa
- 抗风压性：500 Pa
- 保湿性：K-2.75%/F.K (2级)
3. 本图集“彩色钢板推拉窗系列”代号为 CT。本图集推拉窗以镀锌钢板为基板，两面涂膜，具有优异的装饰效果、附着力强、抗腐蚀性能好的特点。采用冷轧成型的彩色涂层板制造，可长期保持颜色如新，经受50小时盐雾试验，不起皮、无锈蚀。
4. 本图集推拉窗外观分为深红、草绿、白、常牙色等额色供用户选用，工程设计选用时需注明。

【二、适用范围】
1. 本图集产品适用于住宅、教学楼、办公楼、商店、医疗、科研、图书馆等民用建筑，也适用于部分工业建筑。
2. 本图集供设计、订货和施工安装使用。对非标准规格、结构要求的特殊产品，需由用户与制造商另行定制。

【三、设计选型及代号】
1. 本图集所示为立面图，标注尺寸均以毫米 (mm) 为单位。
2. 本图集推拉窗分为“有上框”与“无上框”两种基本类型。每一类型包含多种功能组合，具体如下：
- 有上框推拉窗 (CT.1)
- 有上框附纱推拉窗 (CT.2)
- 有上框组合推拉窗 (CT.3)
- 有上框组合附纱推拉窗 (CT.4)
- 有上框固定扇推拉窗 (CT.5)
- 有上框带固定扇附纱推拉窗 (CT.6)
- 有上框带形推拉窗 (CT.7)
- 有上框带形附纱推拉窗 (CT.8)
- 无上框推拉窗 (CT.9)
- 无上框附纱推拉窗 (CT.10)
- 无上框组合推拉窗 (CT.11)
- 无上框组合附纱推拉窗 (CT.12)
- 无上框带固定扇推拉窗 (CT.13)
- 无上框带形推拉窗 (CT.14)
- 无上框带形附纱推拉窗 (CT.15)

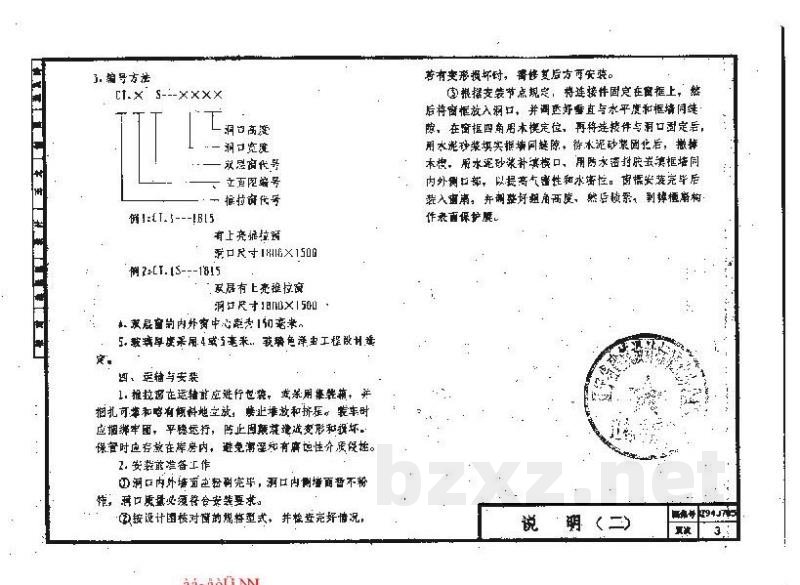

推拉窗代号表示方法：
代号结构：CT.x-XXXX（x为类型，XXXX为高度与宽度）
例如：CT.1-1500x1200 表示：有上框推拉窗，高度1500mm，宽度1200mm。
注：若采用双层窗，在单层代号后增加“S”标识（例如 CT.1S 表示有上框双层推拉窗）。

【四、运输与安装】
1. 运输：推拉窗在运输前应进行加固，防止受力损坏。装车时应捆绑牢固，平稳运行，防止因冲击导致变形或损坏。保管时应存放在干燥的库房内，避免潮湿或接触腐蚀性介质。
2. 安装：
(1) 准备工作：洞口内外表面应粉刷完毕，洞口内侧如需粉刷，必须符合安装要求。检查型材规格与设计是否一致，确保产品完好无损。
(2) 安装步骤：将连接件固定在洞口上，将窗框装入洞口，调正垂直度、水平度及框间缝隙。在窗四角使用定位工具固定后，使用防水密封胶填补缝隙。待密封胶固化后，进行表面修整，确保气密性和水密性。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
