03K202 离心式水泵安装

民用建筑中离心式水泵的安装。

离心式水泵安装

批准部门：中华人民共和国建设部
主编单位：中南建筑设计院
实行日期：二〇〇三年十二月一日
批准文号：建质［2003］211号
统一编号：GJBT-663
图集号：03K202

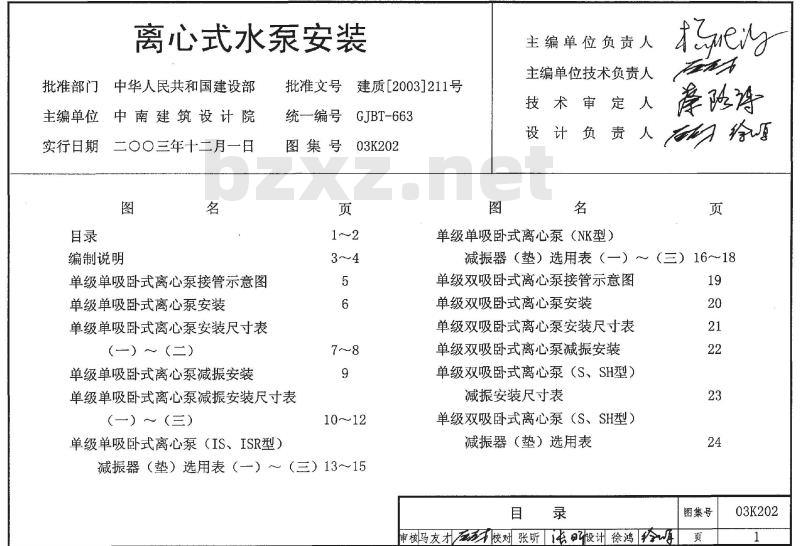

目录

一、编制说明
二、单级单吸卧式离心泵（IS、ISR型）
- 接管示意图
- 安装及安装尺寸表
- 减振安装及减振安装尺寸表
- 减振器（垫）选用表
三、单级双吸卧式离心泵（S、SH型）
- 接管示意图
- 安装及安装尺寸表
- 减振安装及减振安装尺寸表
- 减振器（垫）选用表
四、单级立式离心泵
- 接管示意图
- 安装（一、二、三）及安装尺寸
- 减振器（垫）安装详图及选用表
五、单级立式双头离心泵
- 安装及安装尺寸、减振器（垫）选用表
六、相关技术资料
- ZGT型弹簧减振器
- TSD型橡胶减振器
- SD型橡胶减振垫
- 弹性托架、弹性吊架、可曲挠橡胶接头

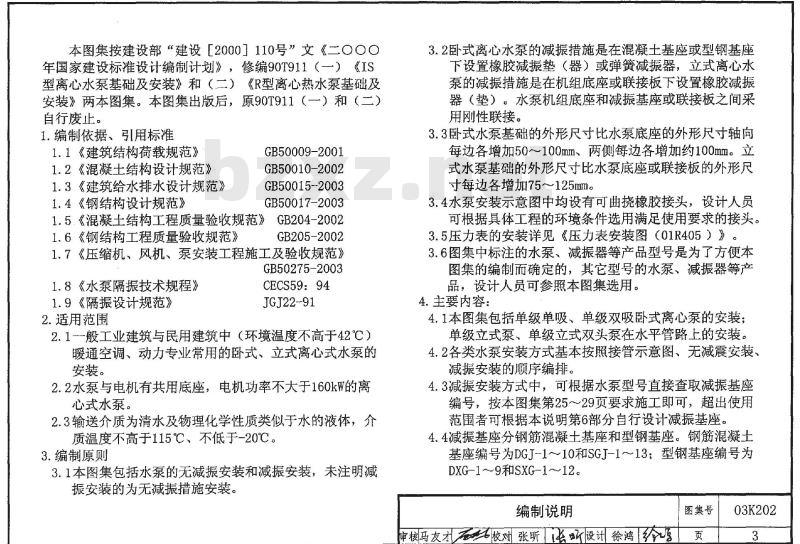

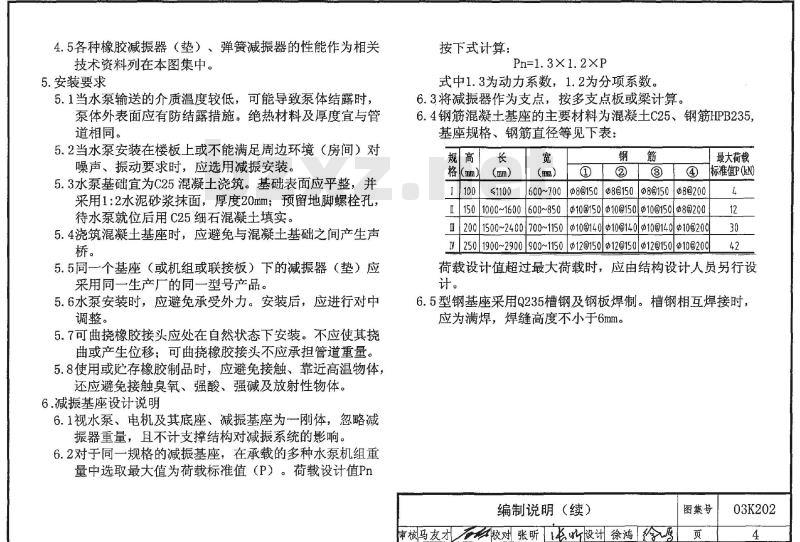

编制说明

本图集按建设部“建设2000110号”文《二〇〇〇年国家建设标准设计编制计划》，修编90T911（一）《IS型离心水泵基础及安装》和（一）《R型离心热水泵基础及安装》两本图集。本图集出版后，原90T911（一）和（二）自行废止。

1. 编制依据、引用标准
1.1 《建筑结构荷载规范》GB50009-2001
1.2 《混凝土结构设计规范》GB50010-2002
1.3 《建筑给水排水设计规范》GB50015-2003
1.4 《钢结构设计规范》GB50017-2003
1.5 《混凝土结构工程质量验收规范》GB204-2002
1.6 《钢结构工程质量验收规范》GB205-2002
1.7 《压缩机、风机、泵安装工程施工及验收规范》GB50275-2003
1.8 《水泵隔振技术规程》CECS59:94
1.9 《隔振设计规范》JGJ22-91

2. 适用范围
2.1 一般工业建筑与民用建筑中（环境温度不高于42℃）暖通空调、动力专业常用的卧式、立式离心式水泵的安装。
2.2 水泵与电机有共用底座，电机功率不大于160kW的离心式水泵。
2.3 输送介质为清水及物理化学性质类似于水的液体，介质温度不高于115℃、不低于-20℃。

3. 编制原则
3.1 本图集包括水泵的无减振安装和减振安装，未注明减振安装的为无减振措施安装。
3.2 卧式离心水泵的减振措施是在混凝土基座或型钢基座下设置橡胶减振垫（器）或弹簧减振器；立式离心水泵的减振措施是在机组底座或联接板下设置橡胶减振器（垫）。水泵机组底座和减振基座或联接板之间采用刚性联接。
3.3 卧式水泵基础的外形尺寸比水泵底座的外形尺寸轴向每边各增加50～100mm、两侧每边各增加约100mm。立式水泵基础的外形尺寸比水泵底座或联接板的外形尺寸每边各增加75～125mm。
3.4 水泵安装示意图中均设有可曲挠橡胶接头，设计人员可根据具体工程的环境条件选用满足使用要求的接头。
3.5 压力表的安装详见《压力表安装图（01R405）》。
3.6 图集中标注的水泵、减振器等产品型号是为了方便本图集的编制而确定的，其它型号的水泵、减振器等产品，设计人员可参照本图集选用。

4. 主要内容
4.1 本图集包括单级单吸、单级双吸卧式离心泵的安装；单级立式泵、单级立式双头泵在水平管路上的安装。
4.2 各类水泵安装方式基本按照接管示意图、无减震安装、
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

03K202：离心式水泵安装

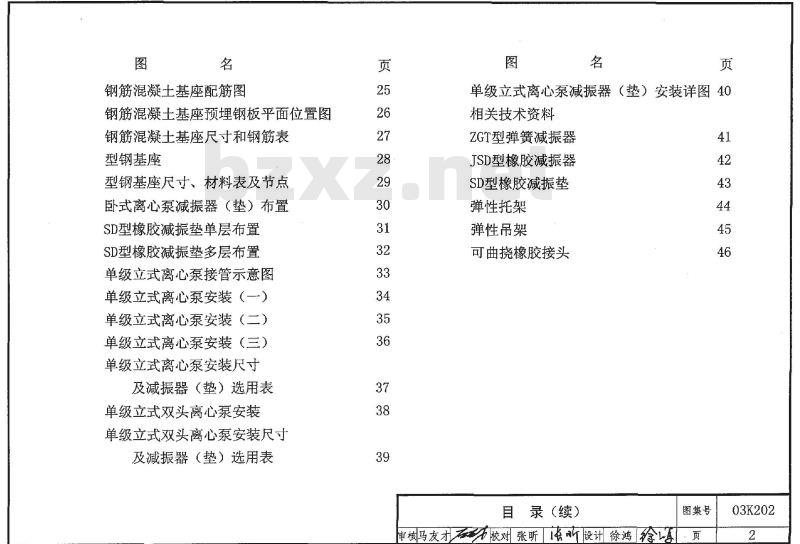

目录
编制说明

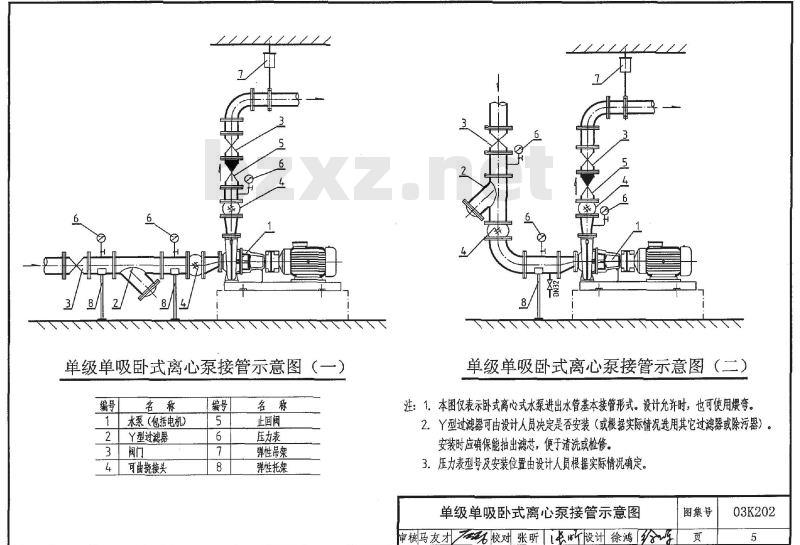

单级单吸卧式离心泵接管示意图
单级单吸卧式离心泵安装
单级单吸卧式离心泵安装尺寸表（一）～（二）
单级单吸卧式离心泵减振安装
单级单吸卧式离心泵减振安装尺寸表（一）～（三）
单级单吸卧式离心泵（IS、ISR型）减振器（垫）选用表（一）～（三）
单级单吸卧式离心泵（NK型）减振器（垫）选用表（一）～（三）
单级双吸卧式离心泵接管示意图
单级双吸卧式离心泵安装
单级双吸卧式离心泵安装尺寸表
单级双吸卧式离心泵减振安装
单级双吸卧式离心泵（S、SH型）减振安装尺寸表
单级双吸卧式离心泵（S、SH型）减振器（垫）选用表
钢筋混凝土基座配筋图
钢筋混凝土基座预埋钢板平面位置图
钢筋混凝土基座尺寸和钢筋表
型钢基座
型钢基座尺寸、材料表及节点
卧式离心泵减振器（垫）布置
SD型橡胶减振垫单层布置
SD型橡胶减振垫多层布置
单级立式离心泵接管示意图
单级立式离心泵安装（一）
单级立式离心泵安装（二）
单级立式离心泵安装（三）
单级立式离心泵安装尺寸及减振器（垫）选用表
单级立式双头离心泵安装
单级立式双头离心泵安装尺寸及减振器（垫）选用表
单级立式离心泵减振器（垫）安装详图
相关技术资料
ZGT型弹簧减振器
JSD型橡胶减振器
SD型橡胶减振垫
弹性托架
弹性吊架
可曲挠橡胶接头
