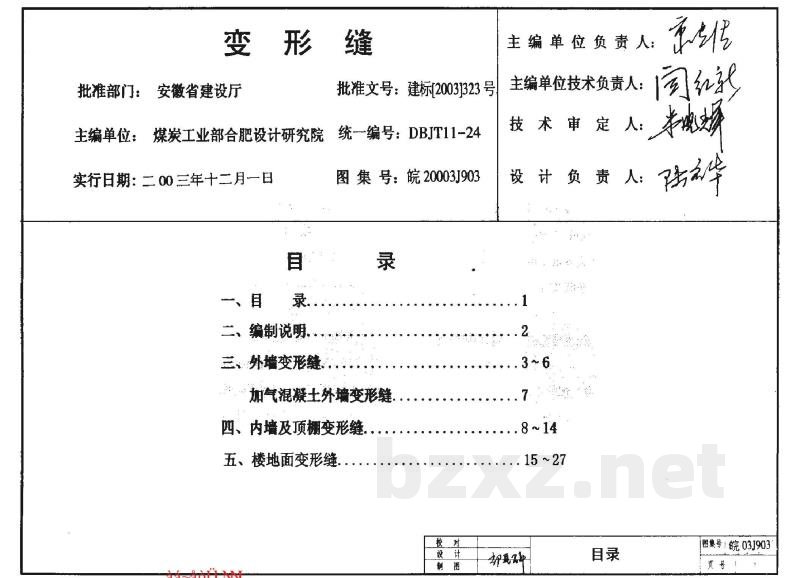

皖2003J903 变形缝

变形缝
批准部门：安徽省建设厅
批准文号：建标[2003]323号
主编单位：煤炭工业部合肥设计研究院
统一编号：DBJT11-24
实行日期：2003年12月1日

目录
一、编制说明
二、外墙变形缝（图集号：皖03J903）
三、内墙及顶棚变形缝
四、楼地面变形缝

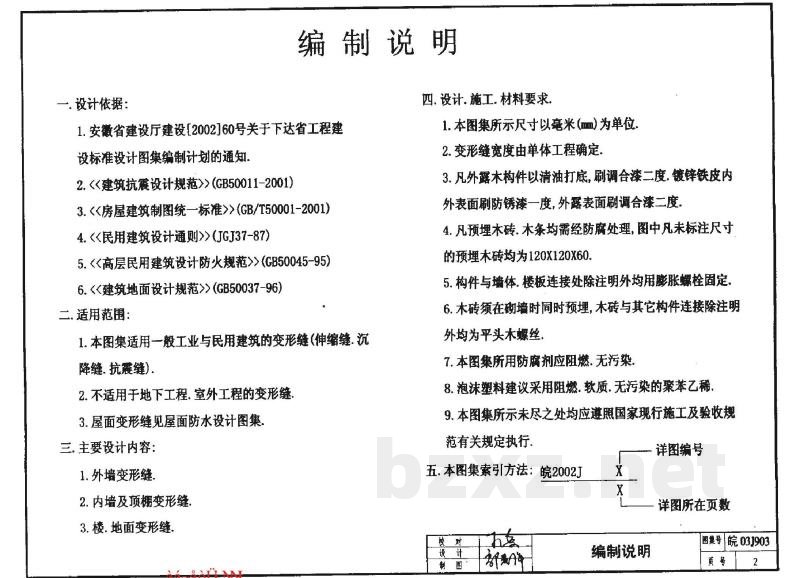

一、编制说明

（一）设计依据
1. 安徽省建设厅建设[2002]60号关于下达省工程建设标准设计图集编制计划的通知
2. 《建筑抗震设计规范》(GB50011-2001)
3. 《房屋建筑制图统一标准》(GB/T50001-2001)
4. 《民用建筑设计通则》(JGJ37-87)
5. 《高层民用建筑设计防火规范》(GB50045-95)
6. 《建筑地面设计规范》(GB50037-96)

（二）适用范围
1. 本图集适用于一般工业与民用建筑的变形缝（伸缩缝、沉降缝、抗震缝)。
2. 不适用于地下工程及室外工程的变形缝。
3. 屋面变形缝请参见屋面防水设计图集。

（三）主要设计内容
1. 外墙变形缝
2. 内墙及顶棚变形缝
3. 楼地面变形缝

（四）设计与施工要求
1. 本图集所示尺寸以毫米(mm)为单位。
2. 变形缝宽度由单体工程确定。
3. 凡外露木构件以清油打底，刷调合漆二度；镀锌铁皮内外表面刷防锈漆一度，外露表面刷调合漆二度。
4. 凡预埋木砖、木条均需经防腐处理；图中凡未标注尺寸的预埋木砖均为120×120×60mm。
5. 构件与墙体、楼板连接处除注明外均用膨胀螺栓固定。
6. 木砖须在砌墙时同时预埋，木砖与其它构件连接除注明外均为平头木螺丝。
7. 本图集所用防腐剂应具备阻燃、无污染特性。
8. 泡沫塑料建议采用阻燃、软质、无污染的聚苯乙烯材料。
9. 本图集所示未尽之处均应遵照国家现行施工及验收规范有关规定执行。

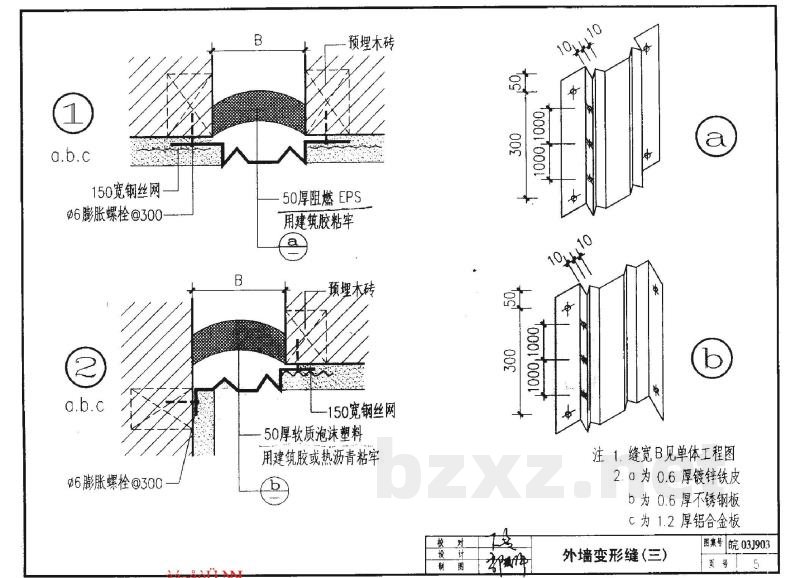

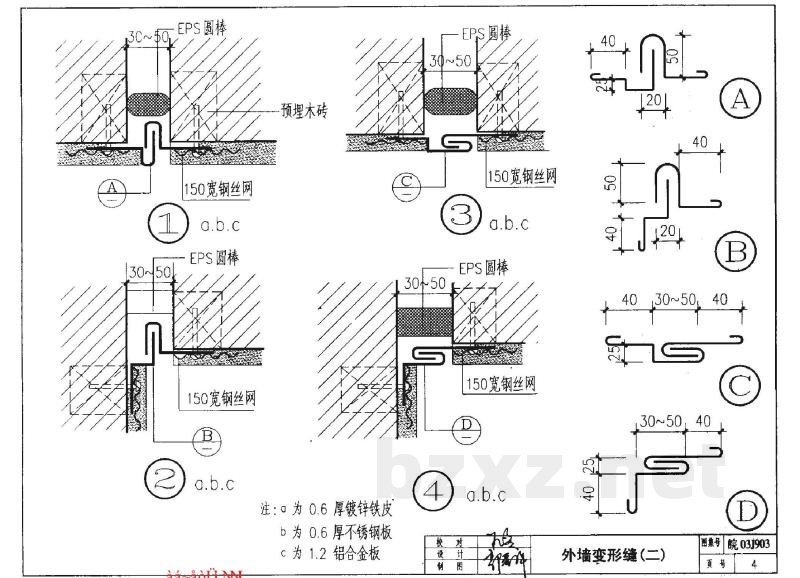

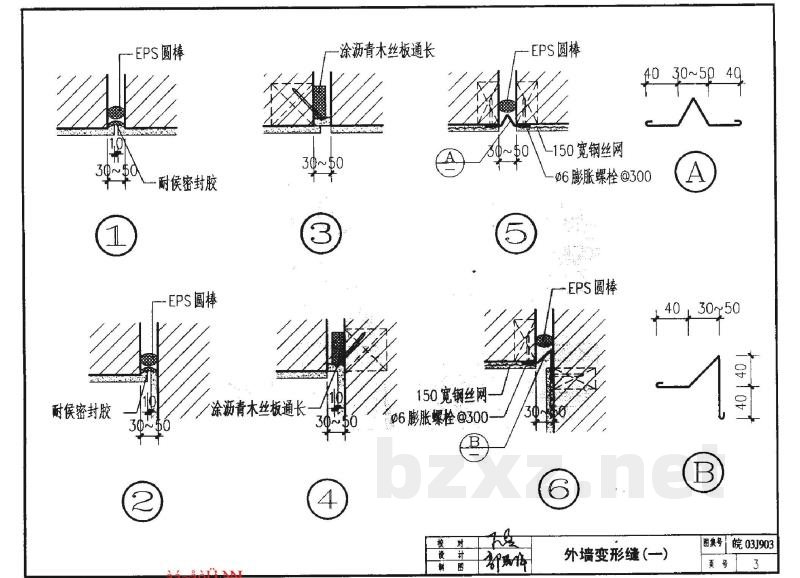

（五）外墙变形缝构造详图要点（图集号：皖03J903）
构造组件包括：
- EPS圆棒、耐候密封胶
- 涂沥青木丝板
- 150宽钢丝网
- 0.6厚镀锌铁皮 (标注为0)
- 0.6厚不锈钢板 (标注为a)
- 1.2厚铝合金板 (标注为c)
- 预埋木砖、膨胀螺栓

注：
1. 缝宽B见单体工程图。
2. 0为0.6厚镀锌铁皮；a为0.6厚不锈钢板；c为1.2厚铝合金板。
