皖98J001 城市道路

安徽省工程建设标准设计：城市道路
统一编号：DBJT11-95
图集号：皖98J001
批准单位：安徽省建设厅
批准文号：皖建设字〔1998〕18号
主编单位：合肥市市政设计院
协编单位：安徽省市政工程协会
实行日期：1998年3月1日

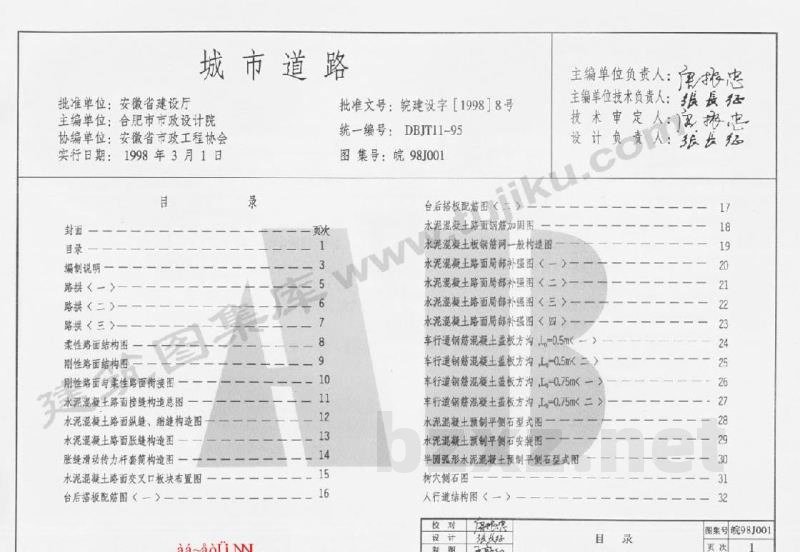

【目录】
1. 编制说明
2. 路拱（一）至（三）
3. 路面结构（柔性路面、刚性路面、衔接图）
4. 水泥混凝土路面构造（接缝构造、胀缝构造、交叉口板块布置、台后搭板配筋等）
5. 路面加固与补强（钢筋加固、钢筋网一般构造、局部补强图）
6. 盖板与方沟（车行道/人行道盖板方沟、预制平侧石）
7. 人行道构造（人行道结构图、铺装图、道口坡道图）
8. 雨水口与检查井加固（雨水口周围加固、雨污检查井周圈加固）

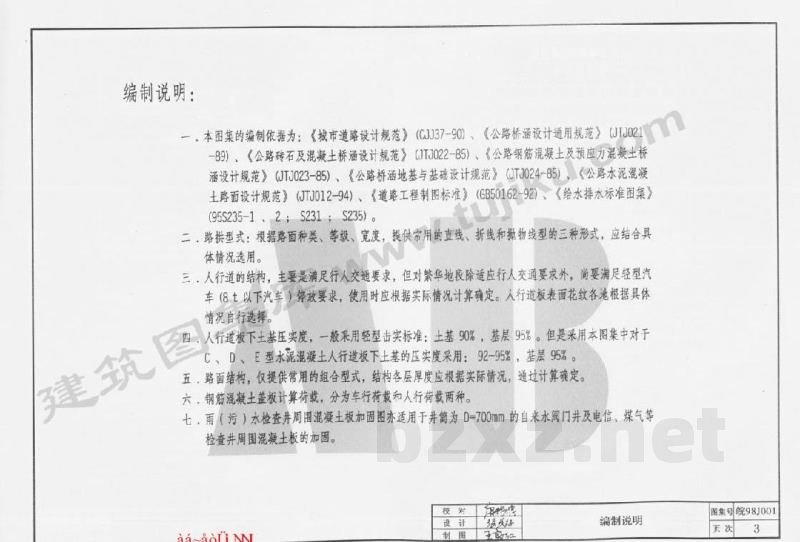

【编制说明】
一、编制依据
本图集的编制依据包括：《城市道路设计规范》（CJJ37-90）、《公路桥涵设计通用规范》（JGJ021-89）、《公路砖石及混凝土桥涵设计规范》（JTJ022-85）、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）、《公路桥梁地基与基础设计规范》（JTJ024-85）、《公路水泥混凝土路面设计规范》（JTJ012-94）、《道路工程制图标准》（GB50162-92）、《给水排水标准图集》（95S235-12S231S235）。

二、路拱型式
根据路面种类、等级、宽度，提供常用的直线、折线和抛物线型的三种形式，应结合具体建筑体情况选用。

三、人行道结构
人行道结构主要满足行人交通要求。在繁华地段，除适应行人交通外，还应满足轻型汽车（8t以下汽车）的停放要求。具体使用应根据实际情况计算确定。人行道板表面花纹可根据具体情况自行选择。

四、压实度要求
水泥混凝土人行道板下土基的压实度应为92%-95%，基层压实度应为95%。

五、路面结构
仅提供常用的组合型式，各层厚度应根据实际情况通过计算确定。

六、盖板荷载
钢筋混凝土盖板的计算荷载分为车行荷载和人行荷载两种。

七、加固构造
雨（污）水检查井周圈混凝土板加固图，亦适用于井筒为D-700mm的自来水、电信、煤气等检查井周围混凝土板的加固。

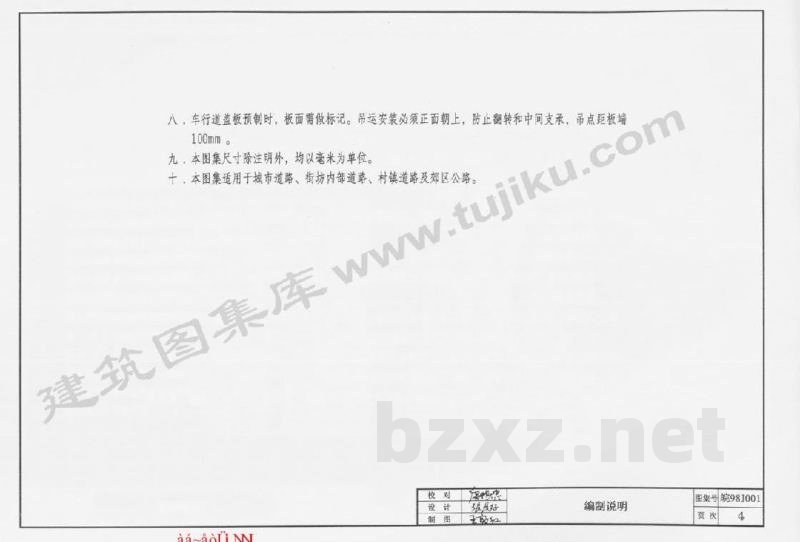

八、车行道盖板预制
车行道盖板预制时，板面需做标记。吊运安装必须正面朝上，防止翻转和中间支承，吊点距板端100mm。

九、尺寸说明
本图集尺寸除注明外，均以毫米（mm）为单位。

十、适用范围
本图集适用于城市道路、街坊内部道路、村镇道路及郊区公路。

【技术说明：抛物线型路拱】
本图集包含的抛物线型路拱及曲线表，系指一次、二次半抛物线型路拱，适用于中低等级路面。其计算需结合车行道宽度、距车行道中心线的距离及车行道坡度等参数进行计算确定。
