闽2004G106 钢筋混凝土预制桩

图集类别：其它

标准状态：现行

下载格式：pdf zip

关联标准

图集简介

标准内容

福建省建筑标准设计

DBJT13-62

闽2004G106

2004

主编单位负责人：
杨伟中

主编单位技术负责人：
陈义侃

技术审定人：
陈义侃

设计负责人：
张依金

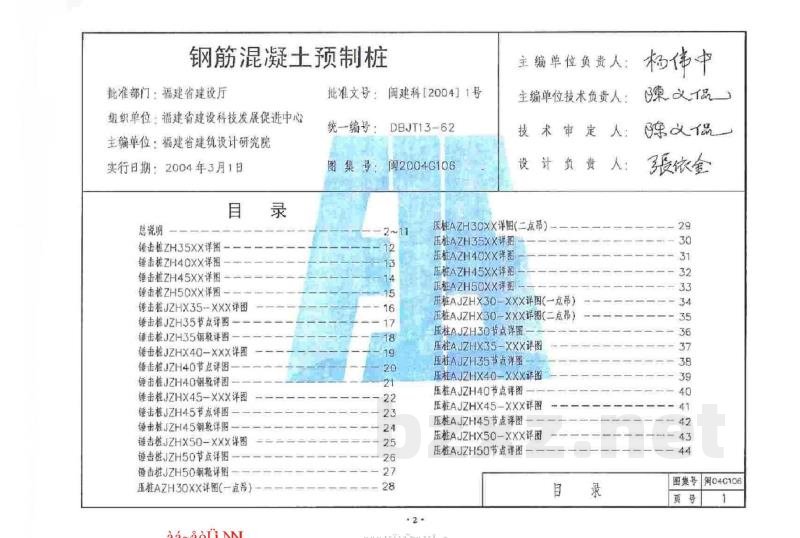

目录	图集号	闽2004G106
		页号	1

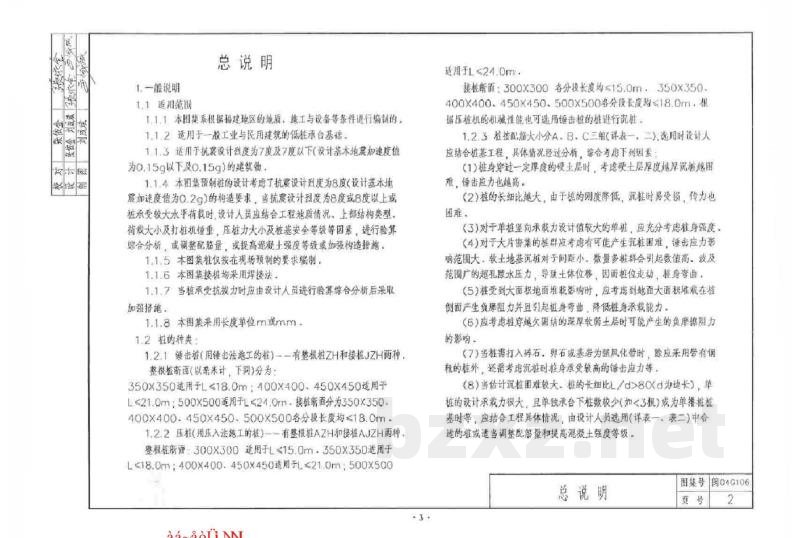

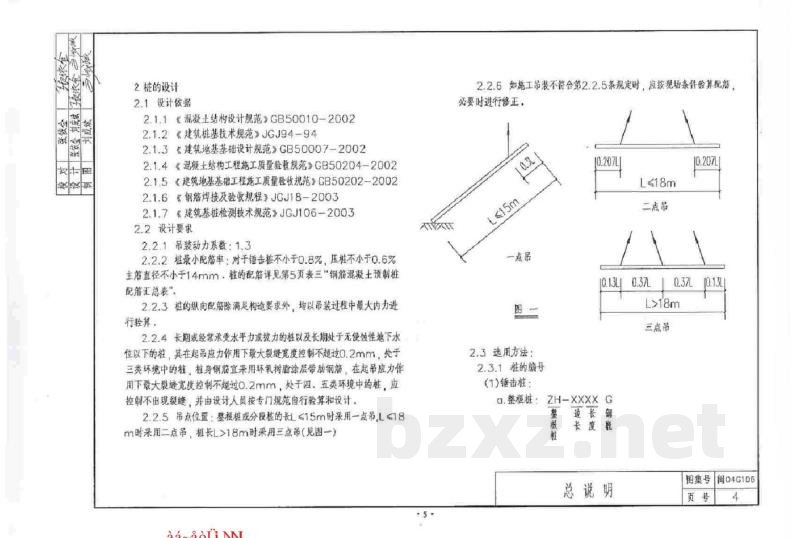

1. 一般说明

1.1 适用范围

本图集系根据强场地区的地质、施工与设备等条件进行编制的。
适用于一般工业与民用建筑的锤击桩台基础。
适用于抗震设计烈度为7及7度以下（设计基本地震加速度值为0.15g及以下）的建筑群。
本图集预制桩的设计考虑了抗震设计烈度为8度（设计基本地震加速度值为0.2g）的构造要求，当抗震设计烈度为8度或8度以上或桩承受较大水平荷载时，设计人员应结合工程地质情况、上部结构类型、荷载大小及打桩机重量、压桩力大小及安全等级等因素，进行验算综合分析，或调整配筋量，或提高混凝土强度等级或加强构造措施。
本图集仅按在现场预制的要求编制。
本图接头均采用焊接法。
当桩承受抗拔力时应由设计人员进行验算综合分析后采取加强措施。
本图集用长度单位m或mm。

1.2 桩的种类：

整根桩断面（以毫米计，下同）分为：

350x350适用于L≤18.0m；400X400、450X450适用于L≤21.0m；500X500适用于L_d≥24.0m。接桩断面分为350x350、400X400、450X450、500X500各分长度均为≤18.0m。

1.2.2 压桩（用压入法施工的桩）——有整根桩AZH和接桩AJZH两种。

整根桩断面：300x300适用于L≤15.0m；350X350适用于L≤21.0m；

接桩断面：300X300各分长度均为≤15.0m， 350X350、400X400、450X450、500X500各分长度均≤18.0m。根据压桩机的机械性能也可选用锤击桩的桩进行沉桩。

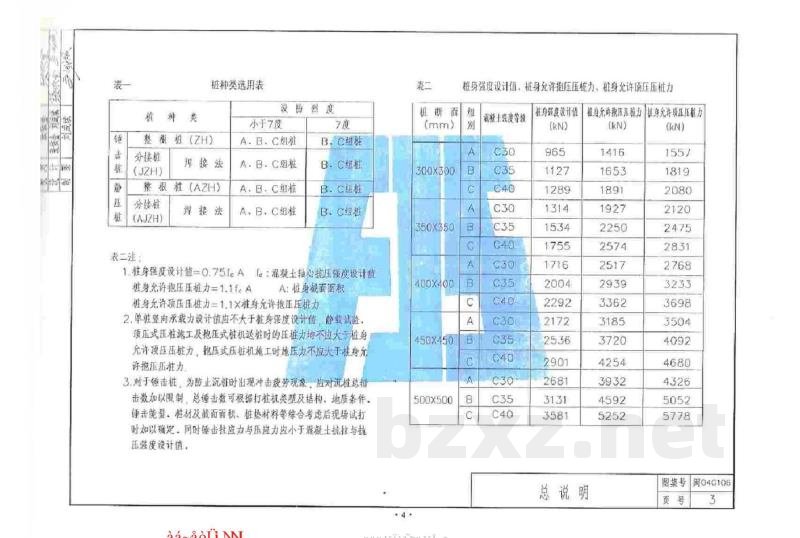

1.2.3 桩按配筋大小分A、B、C三级（详表一、二）。选用时应结合桩综合验算，具体增加配筋分析，综合考虑下列因素：

桩身穿过一定厚度的硬土层时，考虑使上层厚度越厚沉阻越大，锤击应力也越高。
桩的长径比越大，由于桩的刚度降低，沉桩时易受损，传力也困难。
对于单桩竖向承载力设计值较大的单桩，应充分考虑桩身强度。
对于大片密实的砂层应考虑有可能产生孔隙水压力，锤击应力影响范围大。软土地基沉桩相对于刚小、数量多群桩会引起数值高，波及范围广的超孔隙水压力，导致土体位移，因面桩位走动，桩身弯曲。
桩受到大面积地面堆载影响时，应考虑地面大面积荷载在桩侧面产生负摩阻力并且引起桩身弯曲，降低桩身承载能力。
应考虑桩穿越欠固结的深厚软粘土层时可能产生的负摩擦阻力的影响。
当桩基打入砾石、卵石或遇岩为强风化带时，除应来用带有钢靴的桩外，还应考虑沉桩后桩身承受较重的锤击应力等。
当设计桩径值增大、桩的长边比L/d≥80（d为边长），单桩的设计承载力很大，且单桩承台下桩数较少（如<3根）或为单排桩基础时，应结合工程具体情况，由设计人员选用（详表一、表二）中合适的桩或适当调整配筋量并提高混凝土强度等级。
