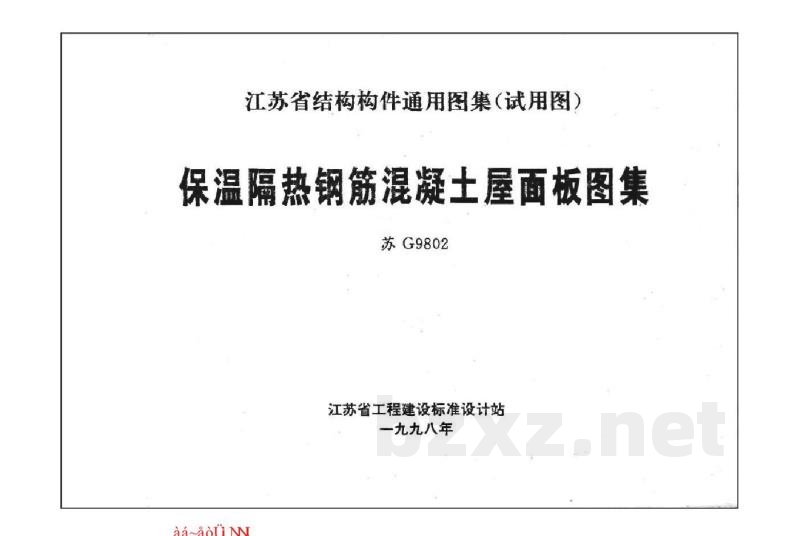

苏G9802 保温隔热钢筋混凝土屋面板

江苏省结构构件通用图集（试用图）

保温隔热钢筋混凝土屋面板图集

苏 G9802

江苏省工程建设标准设计站
一九九八年

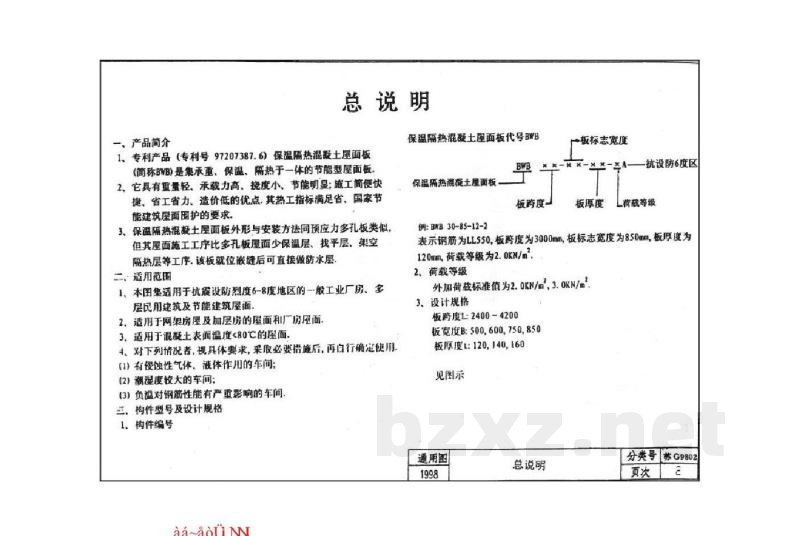

总 说 明

一、产品简介

1. 专利产品（专利号97207387.6）保温隔热混凝土屋面板
   （简称BWB）是集承重、保温、隔热于一体的节能型屋面板。
2. 它具有重量轻，承载高，挠度小、节能明显；施工简便快捷，省工省力，造价低的优点。其热工指标满足省、国家节能建筑屋面围护的要求。
3. 保温隔热混凝土屋面板外形与安装方法同预应力多孔板类似，但其屋面施工工序比多孔板屋面少保温层、找平层、架空隔热层等工序。该板就位嵌缝后可直接做防水屋

二、适用范围

1. 本图集适用于抗震设防烈度6-8度地区的一般工业厂房，多层民用建筑及节能建筑屋面。
2. 适用于钢架房屋及加层房屋的楼面（和）厂房屋面.
3. 适用于混凝土上表面温度<80℃的屋面.
4. 对下列情况者，提具体要求，采取必要措施后，再自行确定使用.
   (1) 有侵蚀性气体、液体作用的车间；
   (2) 潮湿度较大的车间；
   (3) 负温对钢筋性能有严重影响的车间.

三、构件型号及设计规格

1. 构件编号
   [图片]
   例: BWB 30-85-12-2
   表示钢筋为LL550,板跨度为3000mm，板标志宽度为850mm，板厚度为120mm，荷载等级为2. OKM/m².



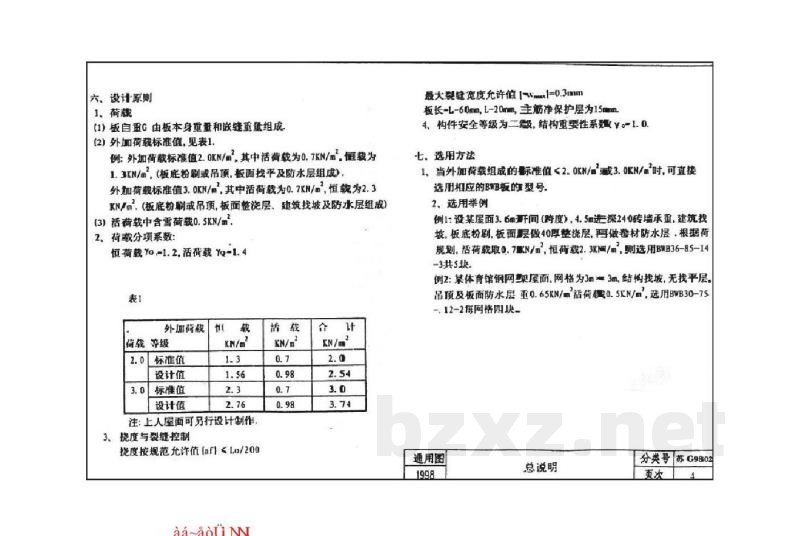

2. 荷载等级
   外加荷载标准值为2. OKM/m²,3. OKM/m².
3. 设计规格
   板跨度L: 2400~4200
   板宽度B: 500, 600, 750, 850
   板厚度t: 120, 140, 160

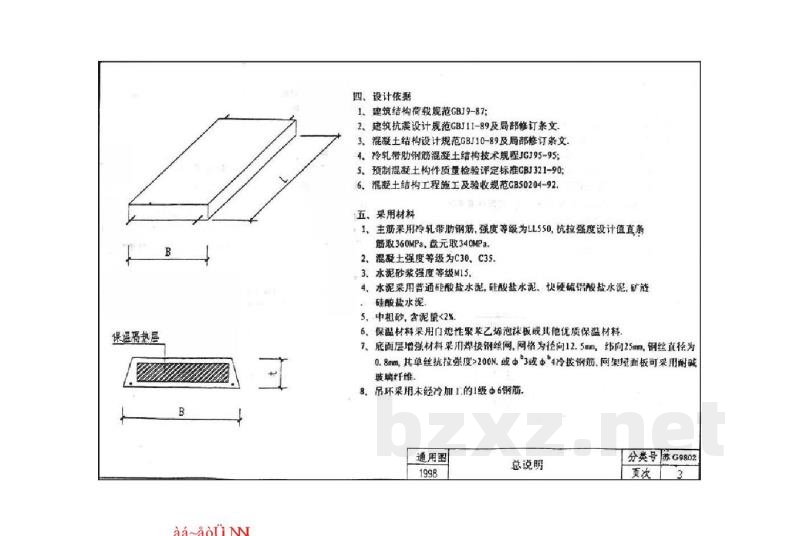

4. 见图示
