内装修(四)变形缝、窗台及窗帘配件

青 02J04-4

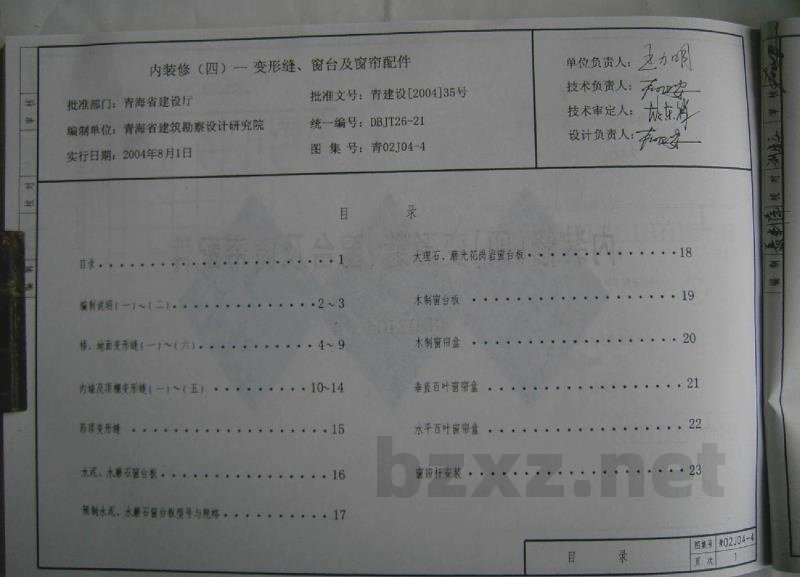

目 录

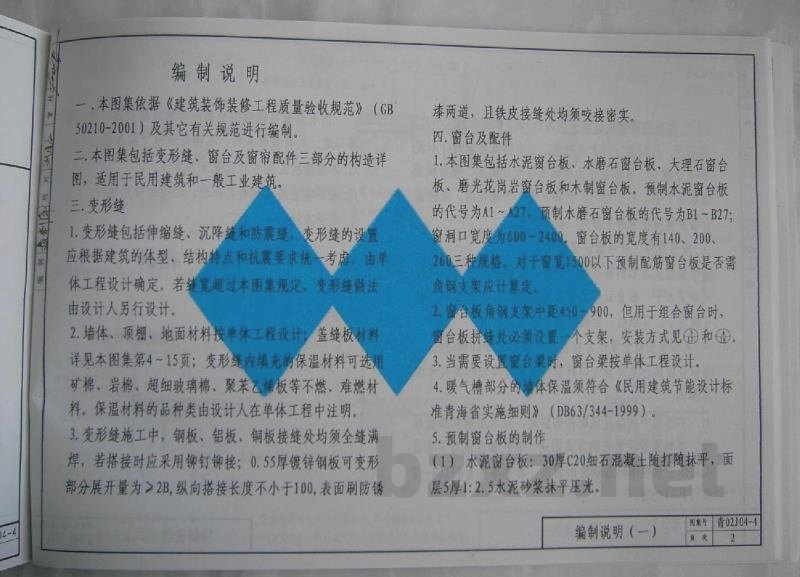

编制说明

一. 本图集依据《建筑装饰装修工程质量验收规范》（GB50210-2001）及其它有关规范进行编制。

二. 本图集包括变形缝、窗台及窗帘配件三部分的构造详图，适用于民用建筑和一般工业建筑。

三. 变形缝

1. 1. 变形缝包括伸缩缝、沉降缝和防震缝，变形缝的设置应根据建筑的体型、结构特点和抗震要求统一考虑，由单体工程设计确定。若缝宽超过本图集规定，变形缝做法由设计人另行设计。
2. 2. 墙体、顶棚、地面材料按单体工程设计；盖缝板材料详见本图集第4~15页；变形缝内填充的保温材料可选用矿棉、岩棉、超细玻璃棉、聚苯乙烯板等不燃、难燃材料。保温材料的品种类由设计人在单体工程中注明。
3. 3. 变形缝施工中，钢板、铝板、铜板接缝处均须全缝满焊；若搭接时应采用铆钉铆接；0.55厚镀锌钢板可变形部分展开量为≥2B, 纵向搭接长度不小于100，表面刷防锈漆两道，且铁皮接缝处均须咬接密实。

四. 窗台及配件

1. 1. 本图集包括水泥窗台板、水磨石窗台板、大理石窗台板、磨光花岗岩窗台板和木制窗台板。预制水泥窗台板的代号为A1~A27，预制水磨石窗台板的代号为B1~B27；窗洞口宽度为600~2400，窗台板的宽度有140、200、260三种规格。对于窗宽1500以下预制配筋窗台板是否需角钢支架应计算定。
2. 2. 窗台板角钢支架中距450~900，但用于组合窗台时，窗台板拼缝处必须设置一个支架，安装方式见①和④。
3. 3. 当需要设置窗台梁时，窗台梁按单体工程设计。
4. 4. 暖气槽部分的墙体保温须符合《民用建筑节能设计标准青海省实施细则》（DB63/344-1999）。
5. 5. 预制窗台板的制作
   (1) 水泥窗台板：30厚C20细石混凝土随打随抹平，面层5厚1:2.5水泥砂浆抹平压光。

图号 青02J04-4
页次 2

编制说明（一）
