西南04J412 阳台外廊楼梯栏杆

阳台、外廊、楼梯栏杆

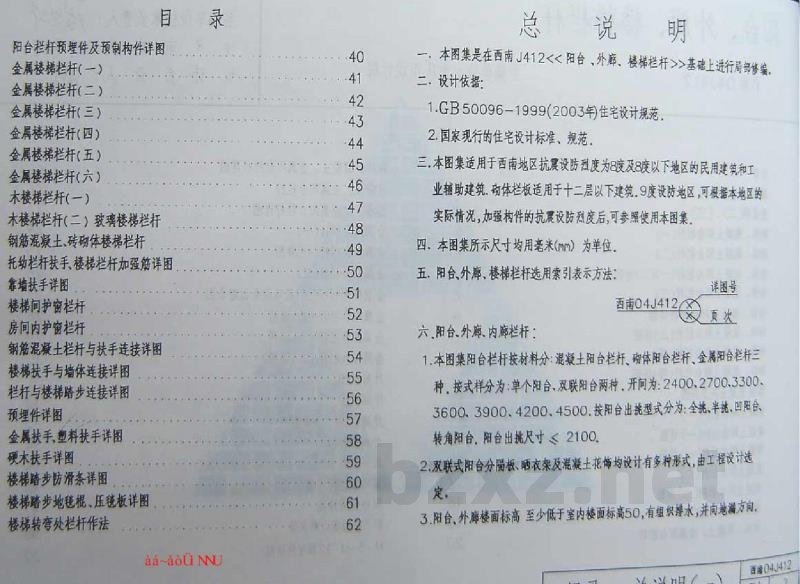

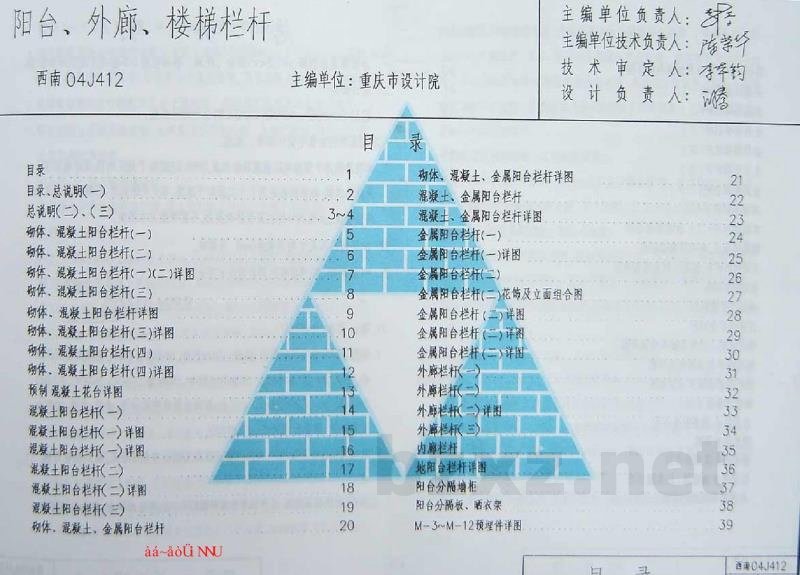

目 录

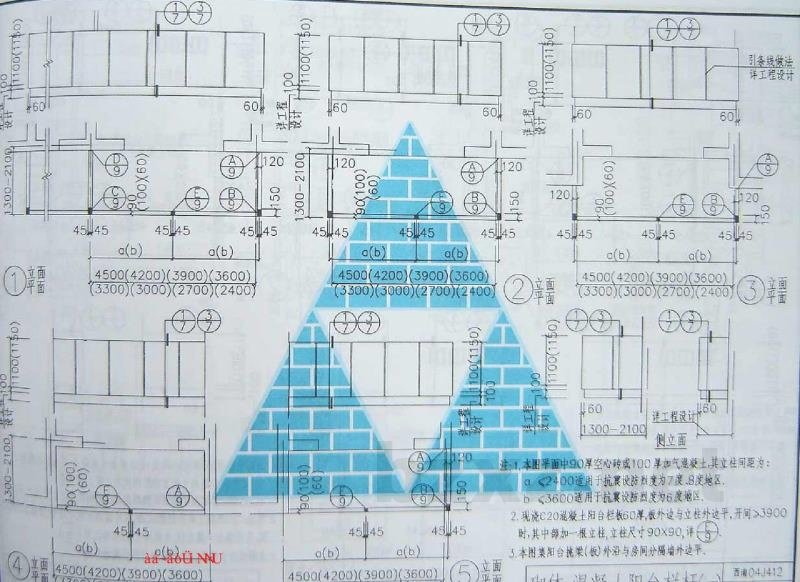

àa-àoü NNU

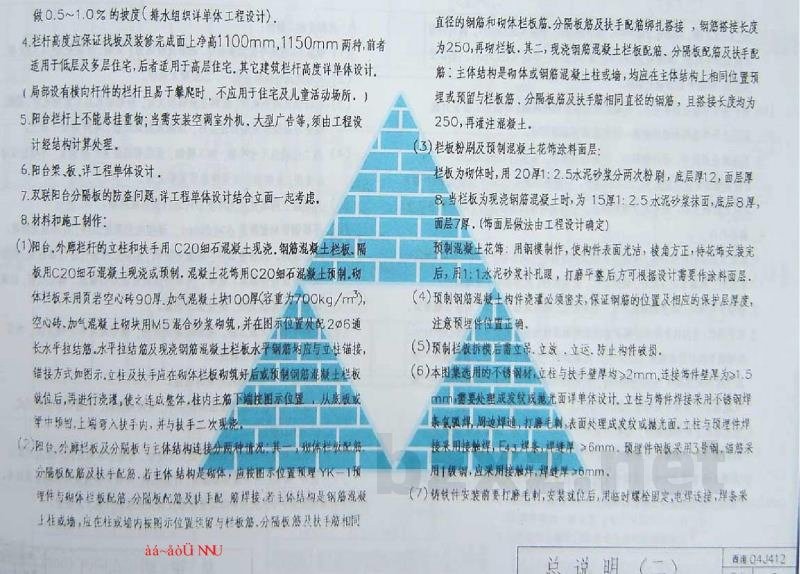

做0.5~1.0%的坡度（排水组织详单体工程设计）。

4. 栏杆高度应保证找坡及装修完成面上净高1100mm, 1150mm两种，前者适用于低层及多层住宅；后者适用于高层住宅。其它建筑栏杆高度详单体设计。（局部设有横向构件的栏杆且易于攀爬时，不应用于住宅及儿童活动场所。）

5. 阳台栏杆上不能悬挂重物；当需安装空调室外机、大型广告等，须由工程设计经结构计算处理。

6. 阳台梁、板、详工程单体设计。

7. 双联阳台分隔板的防坠问题，详工程单体设计结合立面一起考虑。

8. 材料和施工制作：

1. (1) 阳台、外廊栏杆的立柱和扶手用C20细石混凝土现浇。钢筋混凝土栏板、隔板用C20细石混凝土现浇或预制，混凝土花饰用C20细石混凝土预制。砌体栏板采用页岩空心砖90厚、加气混凝土块100厚（容重为700kg/m³），空心砖、加气混凝土块用M5混合砂浆砌筑，并在图示位置配Φ6通长水平拉结筋。水平拉结筋及现浇钢筋混凝土栏板水平钢筋均应与立柱锚接，锚接方式如图示。立柱及扶手应在砌体栏板砌筑好后或预制钢筋混凝土栏板就位后，再进行浇筑，使之连成整体。柱内主筋下端按图示位置从底板或梁中预留，上端弯入扶手里，并与扶手二次现浇。
2. (2) 阳台、外廊栏板及分隔板与主体结构连接分两种情况：其一，砌体栏板配筋、分隔板配筋及扶手配筋。若主体结构是砌体，应按图示位置预埋YK-1预埋件与砌体栏板配筋、分隔板配筋及扶手配筋搭接；若主体结构是钢筋混凝土柱或墙，应在柱或墙内按图示位置预留与栏板筋、分隔板筋及扶手筋相同直径的钢筋和砌体栏板筋、分隔板筋及扶手配筋绑扎搭接，钢筋搭接长度为250，再砌栏板。其二：现浇钢筋混凝土栏板配筋、分隔板配筋及扶手配筋；主体结构是砌体或钢筋混凝土柱或墙，均应在主体结构上相同位置预埋或预留与栏板筋、分隔板筋及扶手筋相同直径的钢筋，且搭接长度均为250，再灌注混凝土。
3. (3) 栏板粉刷及预制混凝土花饰涂料面层：

栏板为砌体时：用20厚1:2.5水泥砂浆分两次粉刷，底层厚12，面层厚8。当栏板为现浇钢筋混凝土时：为15厚1:2.5水泥砂浆抹面，底层8厚，面层7厚。（饰面层做法由工程设计确定）

预制混凝土花饰：用钢模制作，使构件表面光洁、棱角方正；待花饰安装完后，用1:1水泥砂桨补孔眼，打磨平整后方可根据设计要求作涂料面层。

1. (4) 预制钢筋混凝土构什浇灌必须密实，保证钢筋的位置及相应的保护层厚度。注意预埋件位置正确。
2. (5) 预制栏板拆模后需立放、立放、防止构件破损。

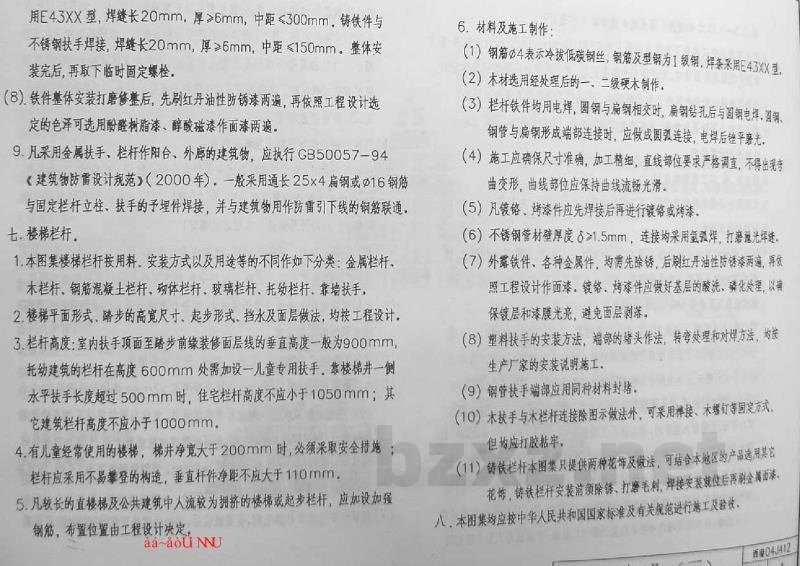

3. (6) 本图集选用的不锈钢材：立柱与扶手壁厚均≥2mm，连接件件壁厚为≥1.5 mm。需要处理成发纹或抛光面详单体设计。立柱与管件焊接采用不锈钢焊条氩弧焊，周边焊缝、打磨毛利，表面处理成发纹或抛光面；立柱与预埋件焊接采用接触焊，E43焊条，焊缝厚＞6mm。预塑料钢板采用3号铆钉，钢筋采用1级钢，应采用接触焊，焊缝厚≥8mm。
4. (7) 铸铁件安装前要打磨毛利，安装就位后，用临时螺栓固定，电焊连接，焊条米

总说明（二）
