辽2003J115 ZL胶粉聚苯颗粒外保温墙体构造

图集类别：其它

标准状态：现行

下载格式：pdf zip

关联标准

图集简介

标准内容

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页
第 7 页
第 8 页

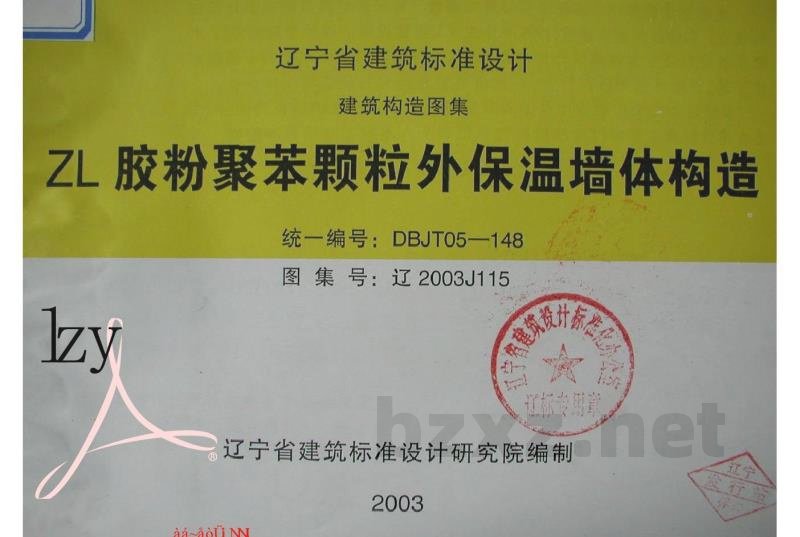

辽宁省建筑标准设计

建筑构造图集

ZL 胶粉聚苯颗粒外保温墙体构造

统一编号：DBJT05—148

图集号：辽 2003J115

辽宁省建筑标准设计研究院编制

2003

图名	页次	图名	页次
目录	1
说明（一）～（六）	2-7	聚苯颗粒外保温分格缝
施工要点（一）～（六）	8-13	雨水管卡、空调机搁板节点构造	26
质量验收标准	14	聚苯颗粒外保温外墙变形缝节点构造	27
聚苯颗粒外保温基本做法（一）	15	聚苯颗粒外保温外墙干挂石材节点构造	28
聚苯颗粒外保温基本做法（二）	16	无网架复合聚苯颗粒外保温基本做法	29
聚苯颗粒外保温外墙转角做法	17	无网架复合聚苯颗粒外保温塑料锚固件详图	30
聚苯颗粒外保温门窗洞口网格布加强构造	18	无网架复合聚苯颗粒外保温门窗洞口节点构造	31
聚苯颗粒外保温门窗洞口节点构造（一）	19	无网架复合聚苯颗粒外保温勒脚、檐口节点构造	32
聚苯颗粒外保温门窗洞口节点构造（二）	20	有网架复合聚苯颗粒外保温基本做法	33
聚苯颗粒外保温凸窗节点构造	21	有网架复合聚苯颗粒外保温门窗洞口节点构造	34
聚苯颗粒外保温檐口节点构造	22	有网架复合聚苯颗粒外保温勒脚、檐口节点构造	35
聚苯颗粒外保温勒脚节点构造	23	有网架复合聚苯颗粒外保温外墙变形缝节点构造	36
聚苯颗粒外保温阳台节点构造	24	聚苯板复合聚苯颗粒外保温防火隔离带做法	37
聚苯颗粒楼板下保温节点构造	25	附表（一）～（四）	38-41

说明

一、适用范围

本图集适用于我省新建、扩建和改建节能建筑墙体的外保温：阳台保温；楼梯间墙、分户隔墙及过街楼处楼板保温。

二、编制依据

《民用建筑热工设计规范》 GB50176-93
《民用建筑节能设计标准》（采暖居住建筑部分） JGJ26-95
《硅酸盐水泥、普通硅酸盐水泥》 GB175-1999
《耐碱玻璃纤维网格布》 JC/T841-1999
辽宁省地方标准《民用建筑节能设计标准实施细则》（采暖居住建筑部分） DB21/1007-1998。
北京保利高新技术公司提供的技术资料。

三、ZL胶粉聚苯颗粒保温系统特点及其组成

ZL胶粉聚苯颗粒保温系统具有保温隔热、耐候、抗裂、憎水性能好、防火标准高、现场施工操作方便等特点。
本图集编辑以下三种保温体系：
- (1) ZL胶粉聚苯颗粒保温浆料外保温体系；（以下简称聚苯颗粒浆料外保温体系）该体系由界面层、保温层、抗裂防护层和饰面层组成。保温层由ZL胶粉料和聚苯颗粒轻骨料加水搅拌成浆料，抹于墙体表面，形成无空腔保温层；抗裂防护层由抗裂砂浆复合耐碱玻纤网布组成，增强了面层柔性变形、抗裂及防水性能；饰面层可以刷涂料，也可以贴面砖。该体系适用于建筑高度100m以下的节能建筑及有节能要求的改造工程。该体系性能指标见第4页表1。
- (2) 现浇钢筋混凝土聚苯板复合ZL胶粉聚苯颗粒保温浆料外保温体系；（以下简称无网聚苯板外保温体系）该体系采用带燕尾槽聚苯板与混凝土一次浇筑成形，其配套使用的ZL界面层避免了聚苯板表面的粉化降解，提高了粘接效果。聚苯颗粒浆料作为聚苯板整体找平材料，可弥补聚苯板施工出现的孔洞及边角破损缺陷，提高保温效果。该体系性能指标见第5页表2。
- (3) 现浇钢筋混凝土钢丝网架聚苯板复合ZL胶粉聚苯颗粒保温浆料外保温体系；（以下简称有网聚苯板外保温体系）该体系采用有网聚苯板与混凝土一次浇筑成形，配套使用聚苯颗粒浆料，阻断聚苯板斜插钢丝所引起的热桥，提高有网架板的保温效果。面层用抗裂砂浆网格布做法，提高装饰面层的抗裂性能和抗震能力。该体系性能指标见第5页表3。
