辽2004G701 轻质节能保温屋面板

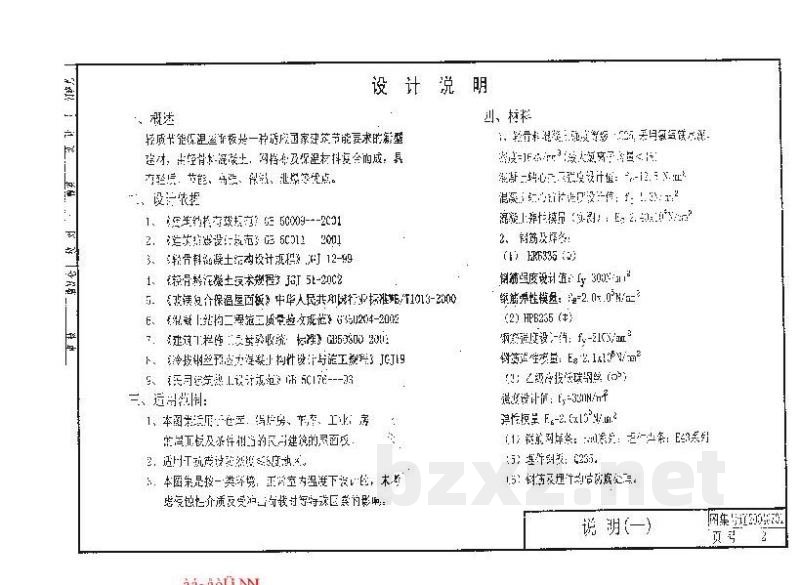

设计说明

一、概述：

轻质节能保温屋面板是一种适应国家建筑节能要求的新型建材。它经材料配伍，用轻骨料混凝土和保温颗粒复合而成，具有强度、功能、热工、隔声、抗震等性能。

二、设计依据

1. 《建筑结构荷载规范》 GB50009—2001
2. 《建筑抗震设计规范》 GB50011-2001
3. 《轻骨料混凝土结构设计规程》 JGJ12-99
4. 《轻骨料混凝土技术规程》 JGJ51-2002
5. 《玻镁复合保温屋面板》中华人民共和国行业标准 JC/T638—2006
6. 《混凝土结构工程施工质量验收规范》 GB50204-2002
7. 《建筑工业制品运输、储存和安装规程》 GB/T191-2008
8. 《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ85—95

三、适用范围：

1. 本图集适用于仓库、车间厂房、车库、工业厂房等民用或公共建筑中采用混凝土屋面板的建筑。
2. 适用于抗震设防烈度8度及以下的地区。
3. 本图集中板按一般环境，正常室内温度下设计。未考虑特殊介质和受冲击荷载时各种因素的影响。

四、材料：

1. 轻骨料混凝土强度等级C30，采用氯氧镁水泥，密度：850kg/m³；抗冻性能F15。

混凝土的抗压强度设计值：

混凝土的轴心抗拉强度设计值：

混凝土弹性模量（实测）：

2. 钢筋及焊接：
   • (1) HRB400 (Ⅲ级)

     钢筋强度设计值：

     f_y=360N/mm²

     钢筋弹性模量：

     E_s=2.0×10⁵N/mm²
   • (2) HPB300 (Ⅰ级)

     钢筋强度设计值：

     f_y=270N/mm²

     钢筋弹性模量：

     E_s=2.1×10⁵N/mm²
   • (3) 冷拉Ⅱ级钢筋 (Ⅰ级)

     强度设计值：

     f_y=410N/mm²

     弹性模量：

     E_s=2.0×10⁵N/mm²
3. (4) 钢丝网架板：E30系列、E50系列。
4. (5) 焊钉规格：φ8.2.

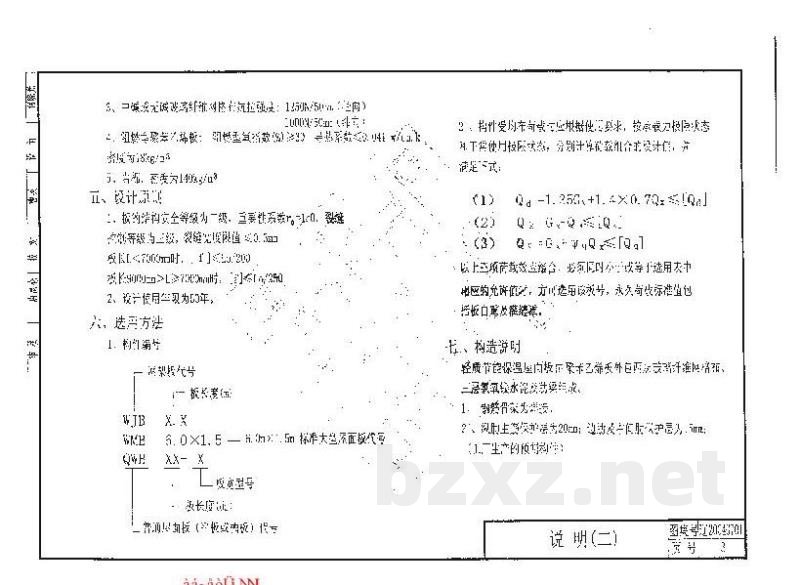

5. (6) 砂浆及填缝均用1:2水泥砂浆。
