皖2001J105 非承重粘土陶粒混凝土小型空心砌块砌体构造

安徽省工程建设标准设计：非承重粘土陶粒混凝土小型空心砌块砌体构造
统一编号：DBJ11-71
图集号：皖2001J105
批准部门：安徽省建设厅
主编单位：安徽省工程建设标准设计研究院
实行日期：2001年5月1日
批准文号：建标（2001）129号

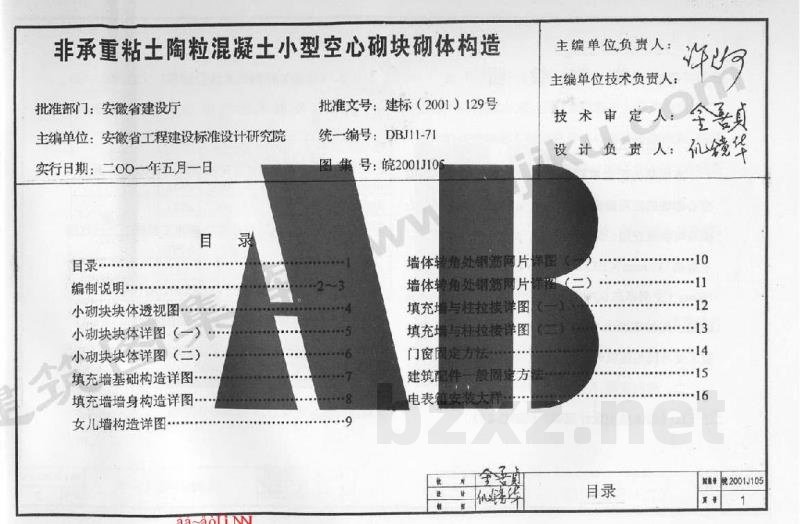

【目录】
1. 编制说明
2. 小砌块块体透视图
3. 小砌块块体详图（一）
4. 小砌块块体详图（二）
5. 填充墙基础构造详图
6. 填充墙墙身构造详图
7. 女儿墙构造详图
8. 墙体转角处钢筋网片详图
9. 填充墙与柱拉接详图
10. 门窗固定方法

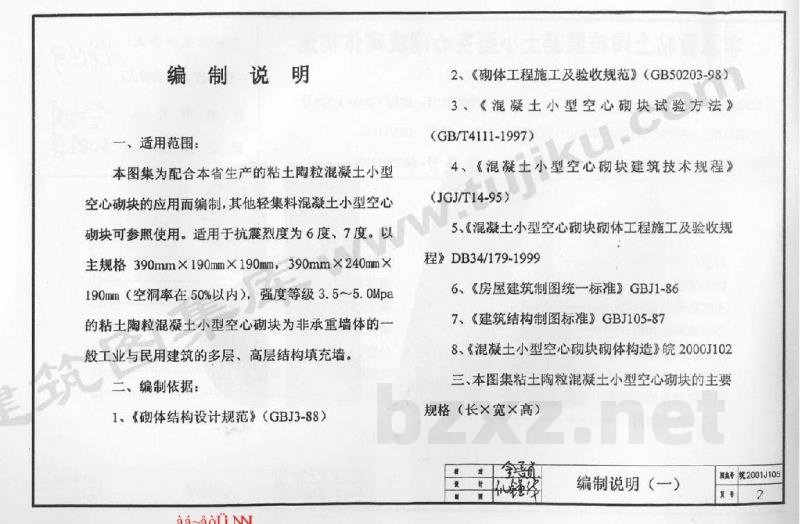

【编制说明】
一、适用范围
本图集为配合本省生产的粘土陶粒混凝土小型空心砌块的应用而编制，其他轻集料混凝土小型空心砌块可参照使用。适用于抗震烈度为6度、7度的多层、高层结构填充墙。以主规格 390mm×190mm×190mm、390mm×240mm×190mm（空洞率在50%以内）、强度等级3.5~5.0Mpa的粘土陶粒混凝土小型空心砌块为非承重墙体的一般工业与民用建筑。

二、编制依据
1. 《砌体结构设计规范》（GBJ3-88）
2. 《砌体工程施工及验收规范》（GB50203-98）
3. 《混凝土小型空心砌块试验方法》（GB/T4111-1997）
4. 《混凝土小型空心砌块建筑技术规程》（JGJ/T14-95）
5. 《混凝土小型空心砌块砌体工程施工及验收规程》（DB34/179-1999）
6. 《房屋建筑制图统一标准》（GBJ1-86）
7. 《建筑结构制图标准》（GBJ105-87）
8. 《混凝土小型空心砌块砌体构造》（皖2000J102）

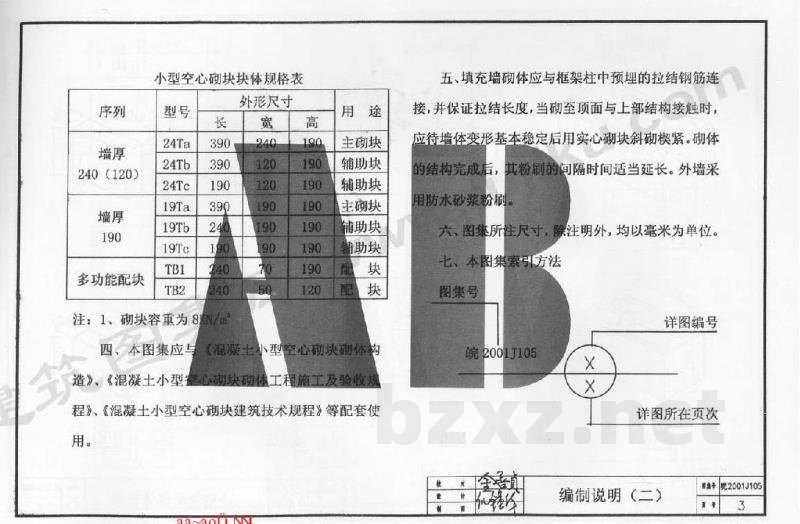

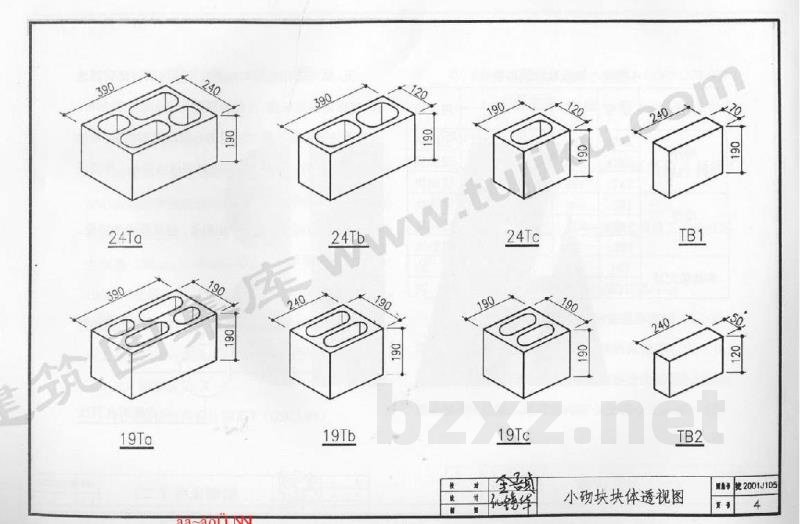

三、本图集粘土陶粒混凝土小型空心砌块的主要规格（长×宽×高）
- 24Ta：390×240×190 (主砌块)
- 24Tb：390×120×190 (辅助块)
- 24Tc：190×120×190 (辅助块)
- 19Ta：390×190×190 (主砌块)
- 19Tb：240×190×190 (辅助块)
- 19Tc：190×190×190 (辅助块)
- TB1：240×70×120 (辅助块)
- TB2：240×50×120 (辅助块)

四、本图集应与《混凝土小型空心砌块砌体构造》、《混凝土小型空心砌块砌体工程施工及验收规程》、《混凝土小型空心砌块建筑技术规程》等配套使用。

五、填充墙砌体应与框架柱中预埋的拉结钢筋连接，并保证拉结长度。当砌至顶面与上部结构接触时，应待墙体变形基本稳定后用实心砌块斜楔紧。砌体结构完成后，其粉刷的间隔时间适当延长。外墙采用防水砂浆粉刷。

六、本图集所注尺寸，除注明外，均以毫米为单位。

七、图集索引方法
详图编号：皖2001J105
