辽91D401 住宅电气照明安装图

辽宁省建筑标准设计

电气装置标准图集

住宅电气照明安装图

统一编号 DBJT05-98

图集号 辽91D401

中国建筑东北设计研究院编制
1991

住宅电气照明安装图

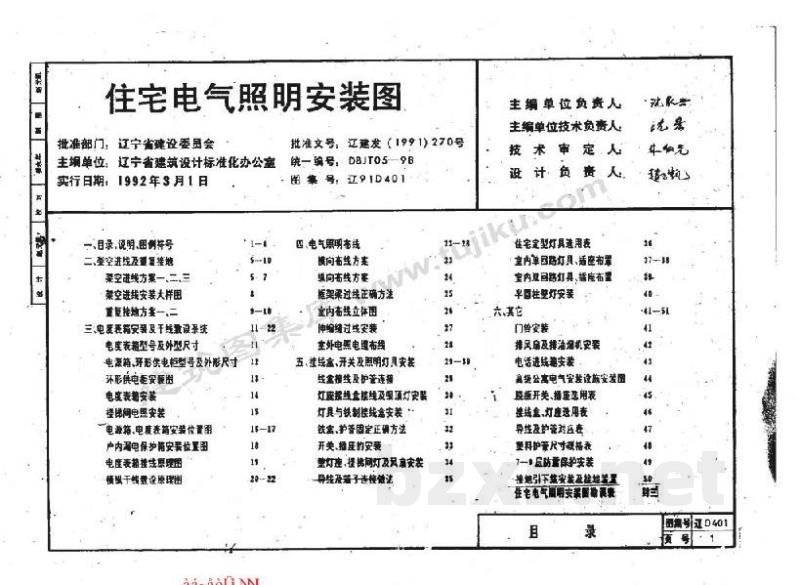

目录

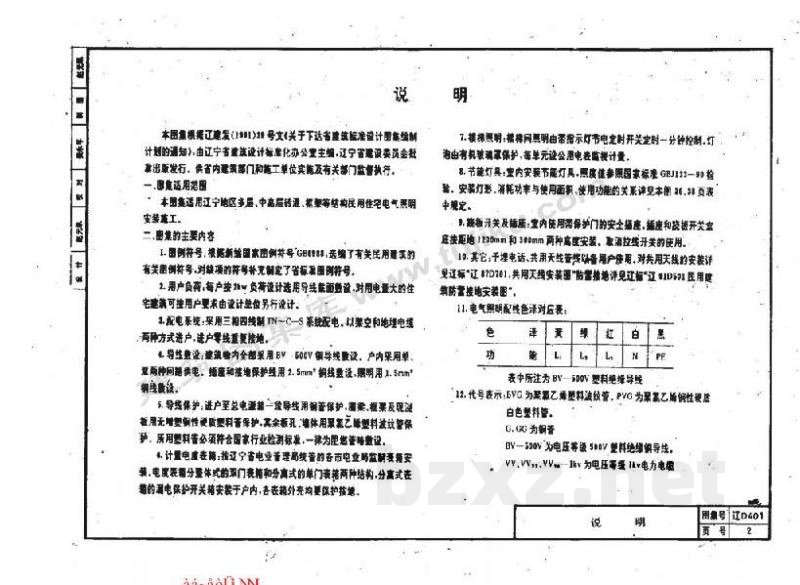

说 明

本图集根据辽建发[1994]38号文《关于下达省建筑标准设计图集编制计划的通知》，由辽宁省建筑设计标准化办公室主编，辽宁省建设委员会批准出版发行。凡省内建筑部门和施工单位及安装及有关部门监督执行。

一、图集适用范围

本图集适用辽宁地区多层、中、高层民房，低层等结构民用住宅电气照明安装施工。

二、图集中的主要内容

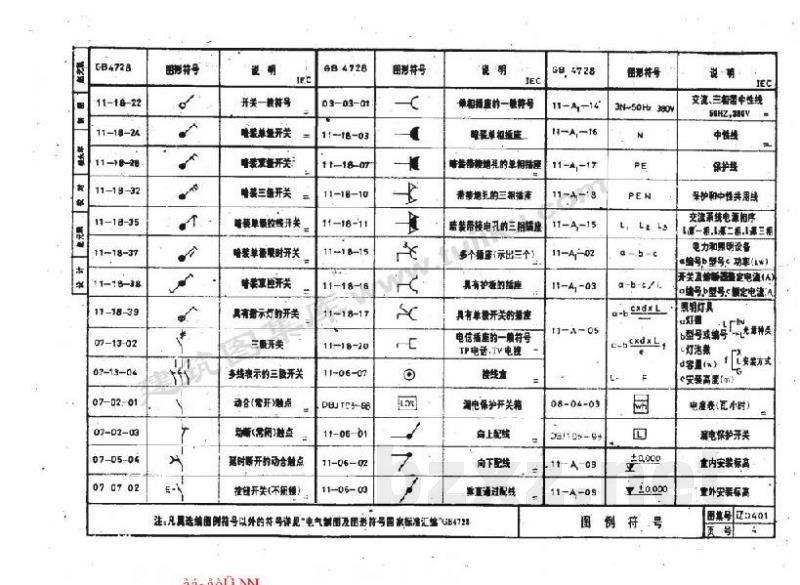

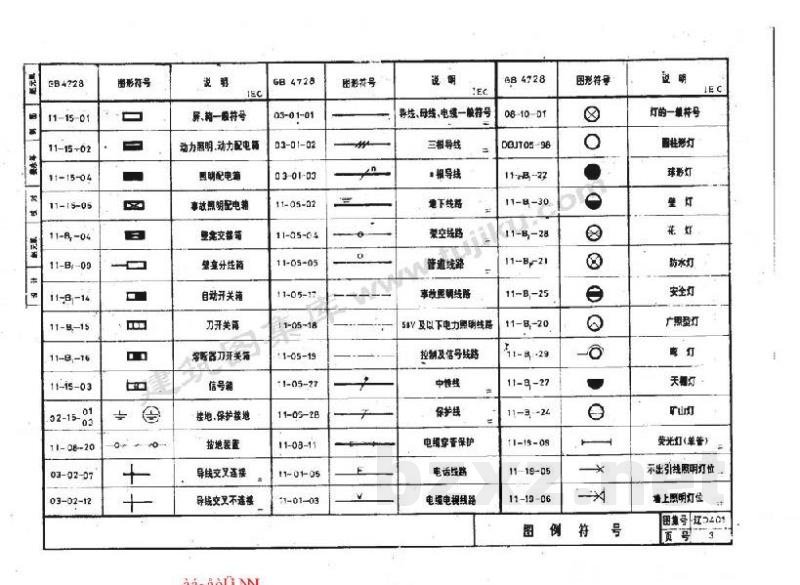

1. 图例符号：根据新颁国家图例符号 GB6883，选编了有关民用建筑的有关图例符号。对缺项的符号补充制定了省标准图例符号。
2. 用户负荷：每户按 2kW 负荷设计选用导线截面敷设，对用电量大的住宅建筑可按用户要求由设计单位另行设计。
3. 配电系统：采用三相四线制 TN-C-S 系统配电。以架空和地埋电缆两种方式进户，进户零线重复接地。
4. 导线敷设：建筑物内全部采用 BV-500V 铜导线敷设。户内采用单、双两种回路供电，插座和接地保护线用 2.5mm² 铜线敷设；照明用 1.5mm² 铜线敷设。
5. 导线保护：进户至总电源箱一段导线用钢管保护，管架、框架及混凝采用无地钢性硬塑料套管保护。其余楼层墙体用聚氯乙烯塑料波纹管护套。所用塑料必须符合国家标准检测标准，一律为阻燃型等规格。
6. 计量电度表箱：按辽宁省电力管理总局批准的各市电业局监制电表安装。电度表箱分壁挂式的单门表和封闭高式的单门表两种结构。分离式表箱的盒保护开关箱安装于户外，各表的封壳均要保护接地。
7. 楼梯照明：根据图例明由常指示灯光节光电时开光定时一分钟控制、灯泡白有机械罩保护。每单元设公用电表监视计量。
8. 节能灯具：室内安装节能灯具，照度值参照国家标准 GB133-93 检验。安装灯形、消耗功率与使用面积、使用功能的关系详见本图 K6.38 页表中规定。
9. 脱扳开关及插座：室内使用带保护门的安全插座，插座和脱扳开关盒应按标准 120mm 和 300mm 两种高度安装。取消拉线开关的使用。
10. 其它：干线电话、共用天线等线路设备用户移用，对共用天线的安装详见辽标“辽 J7D781, 共用天线安装图”防雷接地详见辽标“JH10501 民用建筑防雷接地安装图”。

11. 电气照明配色表对应关系：

表中所示为 BV-500V 塑料绝缘导线

12. 代号表示：BVG 为聚氯乙烯塑料波纹管，PYO 为聚乙烯乙烯性质白色塑料管。

G.GG 为钢管

BV-500V 为电压等级 500V 塑料绝缘铜导线。

VV, VY21, VY32-1kv 为电压等级 1kV 电力电缆
