闽93J19 住宅厨房

福建省建筑标准设计：住宅厨房 (DBJT13-19 / 闽93J19 / 1993)

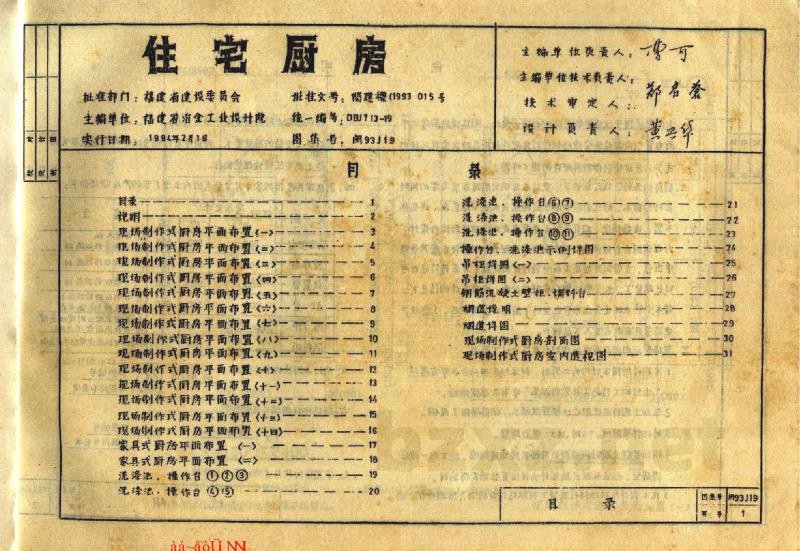

批准部门：福建省建设委员会
主编单位：南京建工集团工业设计院
实行日期：1994年2月1日

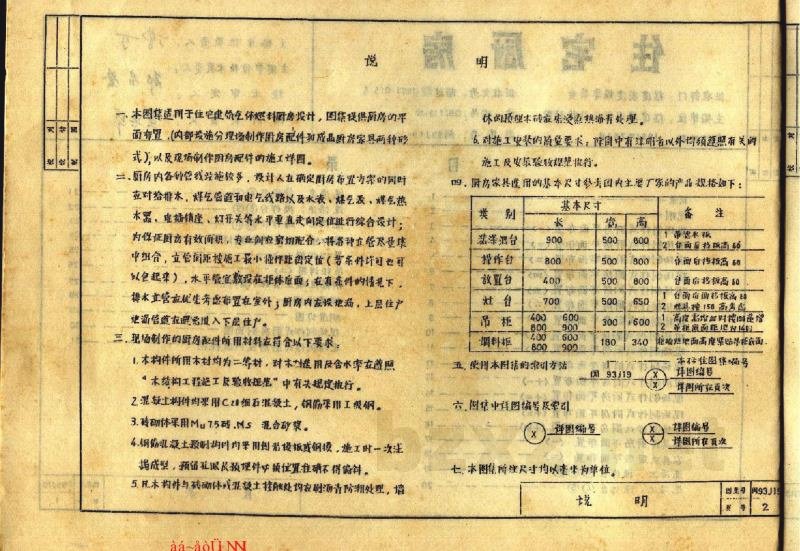

一、设计范围

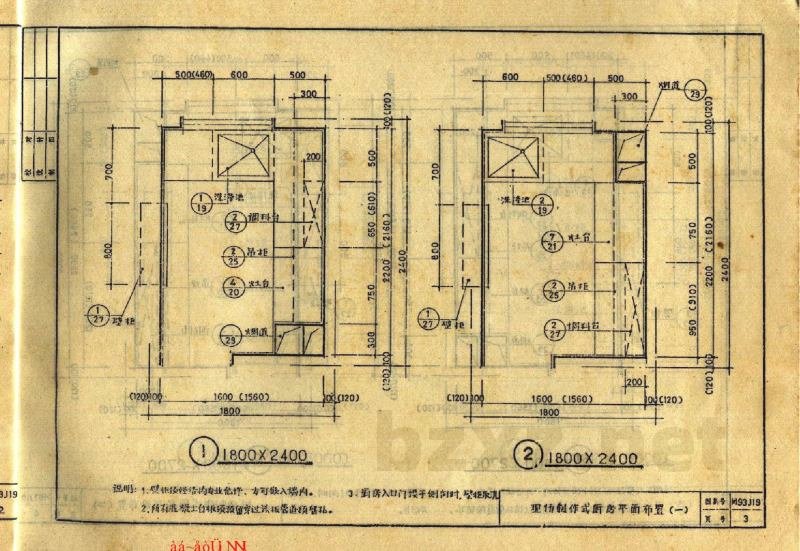

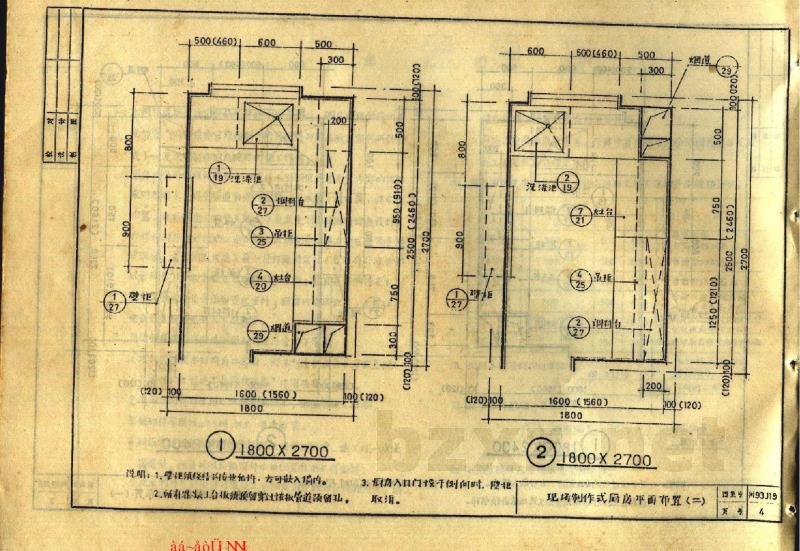

本图集适用于住宅建筑气体燃料厨房设计，提供厨房的平面布置（包括现场制作式厨房配件及成品厨房家具式厨房）以及现场制作式厨房配件的施工详图。

二、设计要求
厨房内设施较多，设计人在确定厨房布置方案时，应将给排水、煤气管道和电气线路以及水表、煤气表、煤气热水器、电插销座、灯开关等进行水平与垂直走向的综合设计。为保证厨房有效面积及专业间距配合，应将各种管件尽量组合，立管间距应符合施工最小净距要求，水平管宜设在柜体后面。排气管应优先布置在室外，厨房内应避免管道布置影响居住。

三、施工材料要求
1. 木构件所用材料应符合《木结构工程施工验收规范》中关于含水率的规定。
2. 混凝土构件均采用C20细石混凝土，钢筋用工程级钢。
3. 砖砌体采用Mu75砖及M5混合砂浆。
4. 钢筋混凝土预制构件均应采用钢筋连接或钢套，施工时一次浇筑成型，预留位置应准确。
5. 木构件与砖砌体、混凝土连接处均应进行防潮处理。
6. 厨房安装应符合有关的施工设计、安装验收规范。

四、厨房家具基本尺寸
厨房家具连用基准尺寸参考国内主要厂家产品规格如下：
- 洗涤台/操作台：长 900mm，宽 500mm，高 800mm
- 灶台：长 800mm，宽 600mm，高 800mm
- 吊柜：长 700mm，宽 300mm，高 600mm-900mm
- 调料柜：长 400mm，宽 300mm，高 600mm

五、使用说明与备注
1. 本图集所注尺寸均以毫米(mm)为单位。
2. 厨房内部分设施须经相关专业设计核准后方可实施。
3. 厨柜入口门应根据实际情况设置。
4. 所有的厨柜台面应预留好给排水管道的预留孔位置。
