苏J19-2006 住宅烟气集中排放系统

苏J19-2006 江苏省工程建设标准设计图集：住宅烟气集中排放系统
编制单位：江苏省工程建设标准站
出版单位：中国建筑工业出版社

【文件批复】

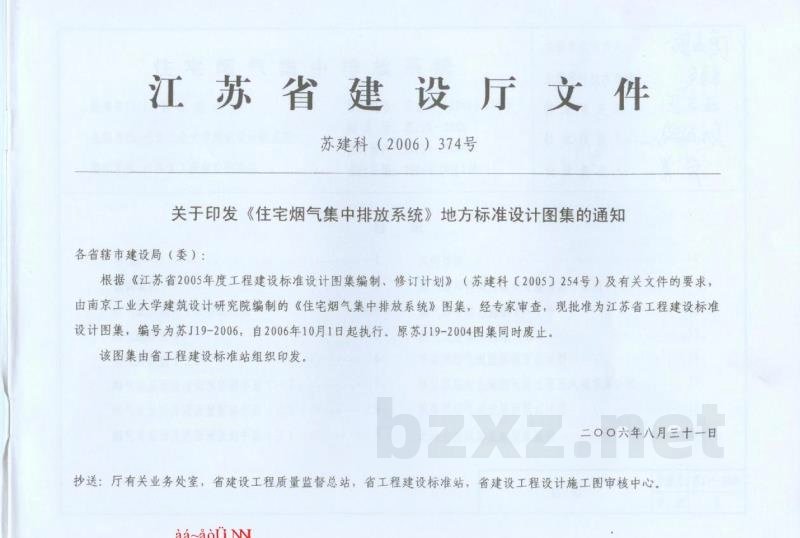

江苏省建设厅文件 苏建科（2006）374号
关于印发《住宅烟气集中排放系统》地方标准设计图集的通知

各省辖市建设局（委）：
根据《江苏省2005年度工程建设标准设计图集编制、修订计划》（苏建科【2005】254号）及有关文件的要求，由南京工业大学建筑设计研究院编制的《住宅烟气集中排放系统》图集，经专家审查，现批准为江苏省工程建设标准设计图集，编号为苏J19-2006，自2006年10月1日起执行。原苏J19-2004图集同时废止。
该图集由省工程建设标准站组织印发。
二〇〇六年八月三十一日

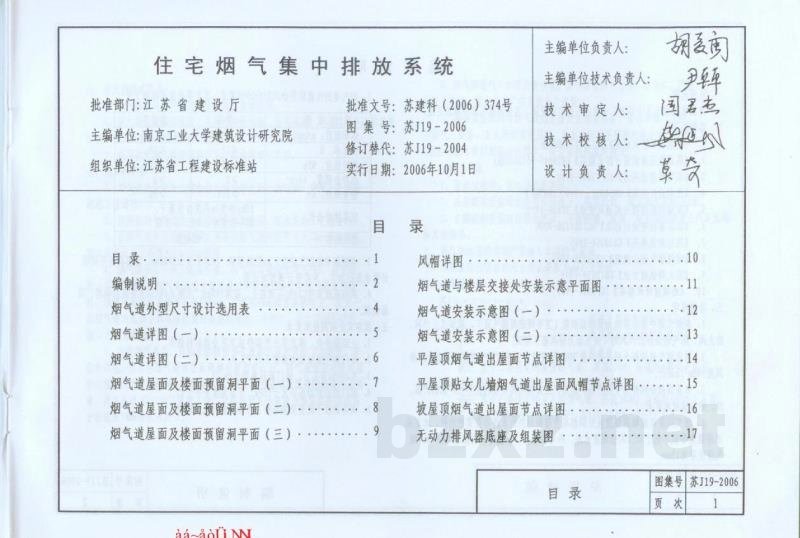

【目录】
1. 编制说明
2. 适用范围
3. 编制依据
4. 系统说明
5. 烟气道技术要求
6. 脱卸式止回阀技术要求

一、适用范围
本图集适用于三十层及三十层以下住宅的厨房、卫生间烟气集中排放系统。

二、编制依据
1. 《建筑设计防火规范》GBJ16-87（2001版）
2. 《高层民用建筑设计防火规范》CB50045-95(2005版）
3. 《住宅厨房排风道》JG/T3044-1998
4. 《住宅设计规范》GB50096-1999（2003版）
5. 《玻璃纤维增强水泥通风管道》JC854-1999
6. 《江苏省住宅设计标准》DGJ32/J26-2006
7. 《住宅建筑规范》CB50368-2005
8. 《城镇燃气设计规范》GB50028-1993
9. 《防火试验方法》CB15930-1995
10. 《耐碱玻纤网格布》JG/T841-1999

三、系统说明
1. 本烟气集中排放系统由脱排油烟机（卫生间使用排气扇）、脱卸式止回阀、防火阀、烟气道及防回风风帽（或无动力排排风器）组成。
2. 厨房烟气道按每个厨房排风量300m³/h设计；卫生间烟气道按每个卫生间排风量100m³/h设计。
3. 本系统部分构件为专利产品，请用户注意选用具有专利使用权厂家的产品。

四、烟气道技术要求
1. 烟气道是以耐碱高强度玻纤网格布为增强材料的水泥砂浆薄壁构件。水泥应采用强度等级不低于32.5的低碱度水泥，砂采用中砂，水泥与砂的配比为1：3。烟气道壁厚为15mm。

【烟气道性能指标检验项目】
项目 | 一等品 | 合格品
---|---|---
体积密度 (g/cm³) | >13 | ≤18
吸水率 (%) | >8 | >10
抗弯强度 (MPa) | >110 | >6
抗冲击强度 (kJ/m) | 1.7-2.1 | 90
垂直承载 (kN) | 10kg砂袋1m高度自由落下，同一位置冲击5次，不开裂 | -
燃烧性能 | 不燃烧体 | -

2. 本图集中的烟气道按2.8m层高预制，标志长度为2800mm。非标构件可按设计要求另行加工，并在设计选型时注明。
3. 风帽底座采用C20细石混凝土，壁厚100mm，内配60*150双层双向钢筋，现场浇筑。

五、脱卸式止回阀技术要求
1. 止回阀外壳、阀芯等主要部件应采用金属材料制作。
2. 阀门烟气流动阻力系数不大于2.0。
3. 在200Pa背压下，阀门漏风量小于2m³/h。
4. 阀门的开启动压不大于10Pa，开启角度不小于45°。
5. 阀芯能在不改变安装条件下方便自如地脱卸清洗。
