苏G9801 预应力混凝土挂瓦板

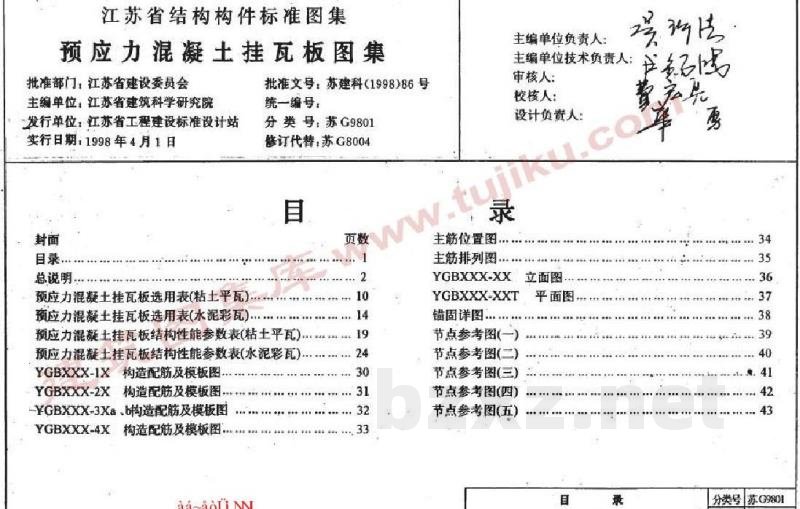

江苏省结构构件标准图集：预应力混凝土挂瓦板图集

批准部门：江苏省建设委员会
主编单位：江苏省建筑科学研究院
发行单位：江苏省工程建设标准设计站
实行日期：1998年4月1日

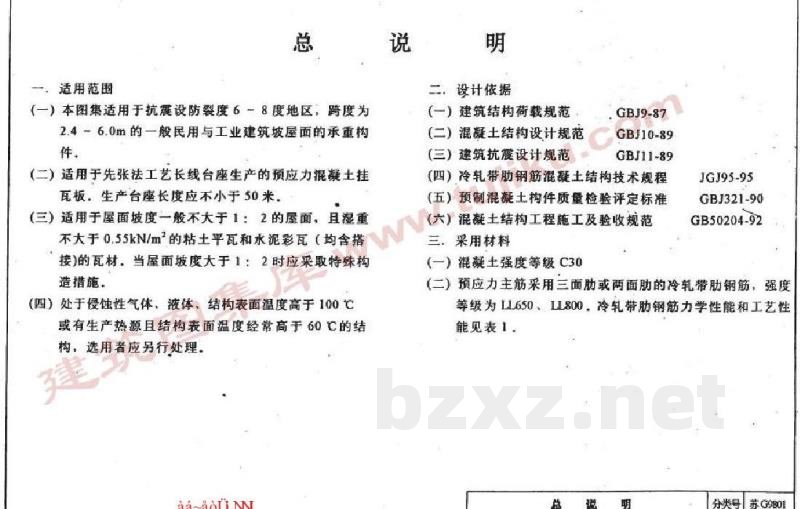

一、总说明

（一）适用范围
1. 本图集适用于抗震设防烈度6～8度地区，跨度为2.4~6.0m的一般民用与工业建筑坡屋面的承重构件。
2. 适用于先张法工艺长线台座生产的预应力混凝土挂瓦板。生产台座长度应不小于50米。
3. 适用于屋面坡度一般不大于1:2的屋面，且湿重不大于0.55kN/m²的粘土平瓦和水泥彩瓦（均含搭接材料）。当屋面坡度大于1:2时应采取特殊构造措施。
4. 处于侵蚀性气体、液体、结构表面温度高于100℃或有生产热源且结构表面温度经常高于60℃的结构，选用者应另行处理。

（二）设计依据
1. 《建筑结构荷载规范》
2. 《混凝土结构设计规范》
3. 《建筑抗震设计规范》 GBJ9-87
4. 《冷轧带肋钢筋混凝土结构技术规程》 GBJ10-89
5. 《预制混凝土构件质量检验评定标准》 GBJ11-89

（三）材料要求
1. 混凝土强度等级：C30。

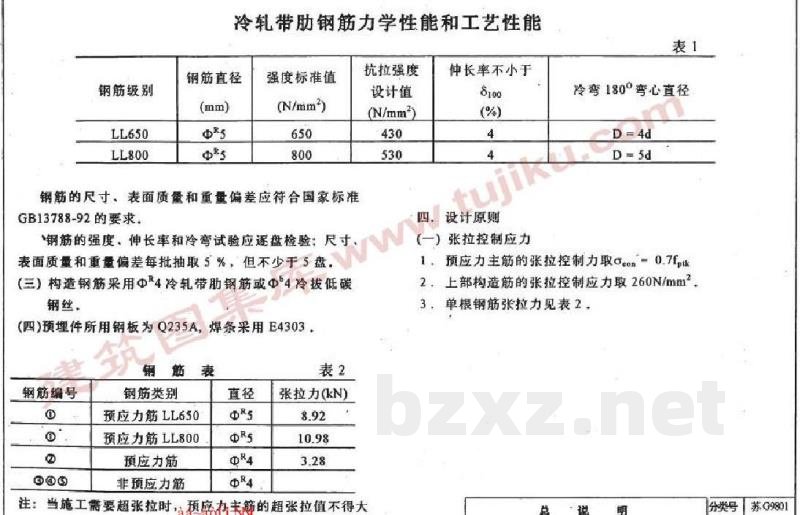

2. 预应力主筋采用三面肋或两面肋的冷轧带肋钢筋，强度等级为LL650、LL800。钢筋的尺寸、表面质量和重量偏差应符合国家标准 GB13788-92 的要求。
3. 构造钢筋采用$Phi$4冷轧带肋钢筋或$Phi$4冷拔低碳钢丝。
4. 预埋件所用钢板为Q235A，焊条采用E4303。

（四）设计原则
1. 张拉控制：预应力主筋的张拉控制力取 $lpha=0.7f_{pk}$，上部构造筋的张拉控制应力取 $260 ext{N/mm}^2$。单根钢筋张拉力见选用表。注：当施工需要超张拉时，预应力筋的超张拉值不得大于0.05$f_{pk}$。

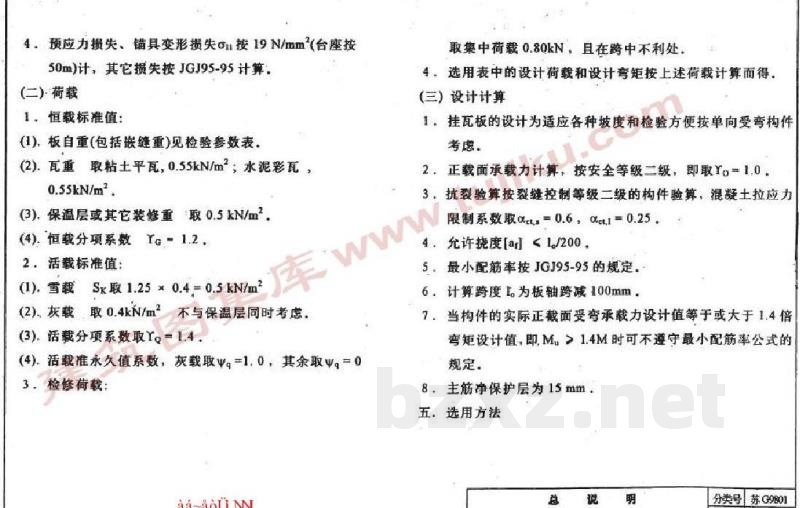

2. 预应力损失：按 $19 ext{N/mm}^2$（台座按50m计）计算，其它损失按 JGJ95-95 计算。

（五）荷载标准值
1. 恒载：
(1) 板自重（包括嵌缝重）见检验参数表。
(2) 瓦重：粘土平瓦、水泥彩瓦取 $0.55 ext{kN/m}^2$；集中荷载取 $0.80 ext{kN}$，且在跨中不利位置。
(3) 保温层或其它装修重取 $0.5 ext{kN/m}^2$。
2. 活载：
(1) 雪载 $S_k$ 取 $1.25 imes 0.4 = 0.5 ext{kN/m}^2$。
(2) 雨载取 $0.4 ext{kN/m}^2$，不与保温层同时考虑。
(3) 检修荷载取 $0.4 ext{kN/m}^2$。

（六）设计计算
1. 挂瓦板的设计按单向受弯构件考虑。
2. 受压面承载力计算按安全等级二级（$gamma=1.0$）。
3. 抗裂验算按裂缝控制等级二级的构件验算。
4. 允许挠度 $[a] < L/200$。
5. 最小配筋率按 JGJ95-95 的规定。
6. 当构件的实际受压面承载力设计值等于或大于 1.4 倍弯矩设计值（即 $M_u > 1.4M$）时，可不遵守最小配筋率规定。
7. 主筋净保护层为 15mm。

二、选用方法

（一）板的编号
YGB XXX N：
- YGB：预应力挂瓦板
- XXX：板的跨度
- N：瓦材类型（N：粘土平瓦，C：水泥瓦）

（二）板的尺寸
1. 板的宽度 $b$：见相应剖面图。
2. 板的高度 $h$：跨度 2.4~4.5m 的板，主肋高 130mm；跨度 6.0m 的板，主肋高 180mm。

（三）截面类型
1. 双肋板
2. 单肋板（嵌板）
3. 背板
4. 槽口板（排水）

（四）板的长度
1. 板长为板轴跨减去 40mm。
2. 出山墙板的板长在相应轴跨板长基础上增加 450mm。

（五）选用原则
1. 选用时不考虑屋面坡度（即选用时的荷载不乘以 $coslpha$）。
2. 当板上的恒载、活载值和检修荷载值与本图集设定的数值相符时，可按荷载级别和断面选用。
