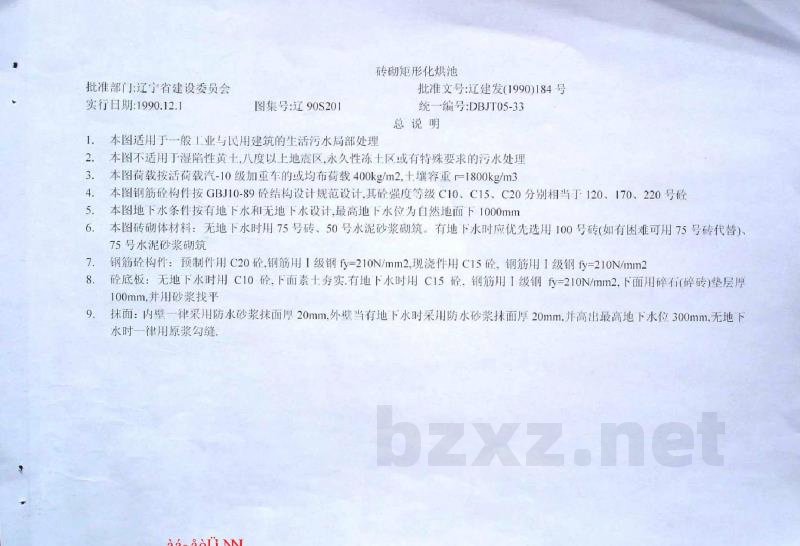

砖砌矩形化粪池

批准部门:辽宁省建设委员会	批准文号:辽建发(1990)184号
实行日期:1990.12.1	图集号:辽 90S201	统一编号:DBJT05-33

总说明

本图适用于一般工业与民用建筑的生活污水局部处理
本图不适用于湿陷性黄土,八度以上地震区,永久性冻土区或有特殊要求的污水处理
本图荷载按活荷载汽-10级加重车的或均布荷载400kg/m2,土壤容重γ=1800kg/m3
本图钢筋砼构件按GBJ10-89砼结构设计规范设计,其砼强度等级C10、C15、C20分别相当于120、170、220号砼
本图地下水条件按有地下水和无地下水设计,最高地下水位为自然地面下1000mm
本图砖砌体材料:无地下水时用75号砖、50号水泥砂浆砌筑。有地下水时应优先选用100号砖(如有困难可用75号砖代替)、75号水泥砂浆砌筑
钢筋砼构件:预制件用C20砼,钢筋用I级钢fy=210N/mm2;现浇件用C15砼,钢筋用I级钢fy=210N/mm2
砼底板:无地下水时用C10砼,下面素土夯实。有地下水时用C15砼,钢筋用I级钢fy=210N/mm2,下面用碎石(碎砖)垫层厚100mm,并用砂浆找平
抹面:内壁一律采用防水水泥浆抹面厚20mm。外壁当有地下水时采用防水砂浆抹面厚20mm,并高出最高地下水位300mm;无地下水时一律用原浆勾缝。

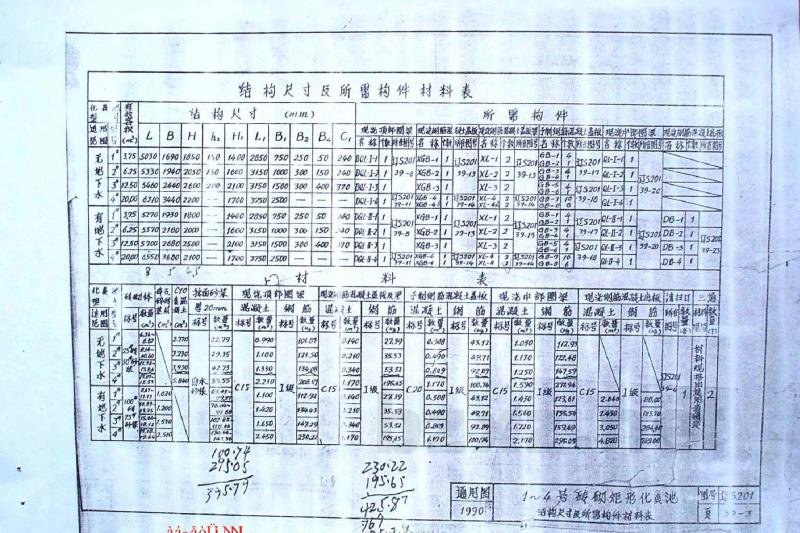

结构尺寸 (mm)								所需构件
位置 (m)^①	层号	L	B	H	_h₁	_h₂	L₁	B₁	B₂	B₃	C₁	现浇顶板图号 (名称)		现浇钢模板(基础)图号 (规格)		现浇混凝土盖板及护墙钢筋配置			预制钢筋混凝土盖板		现浇中部圈梁		现浇钢模板顶板 (规格)		其他(备注)
位置 (m)^①	层号									名称	图号	规格	数量	图号	规格	数量	图号	规格	数量	图号	规格	数量

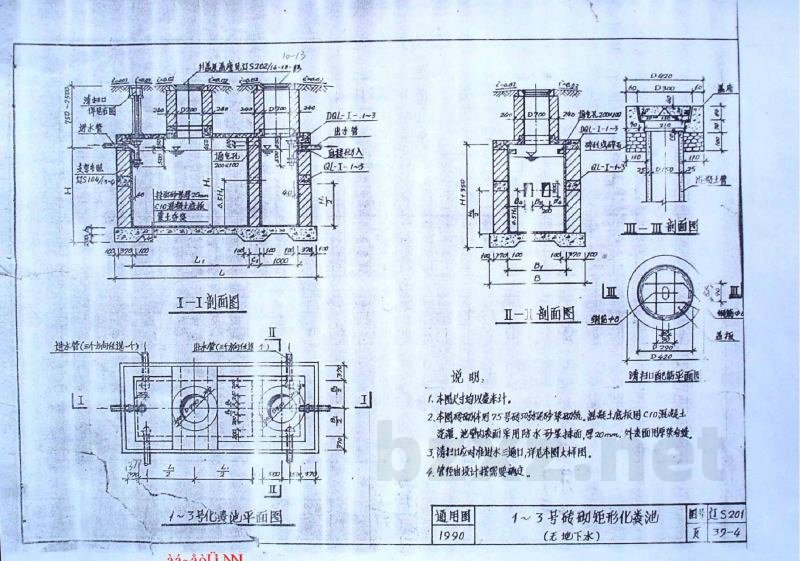

无地下水	I^a	3.75	5030	1690	1850	- -	4600	2850	950	250	50	240	DG-1-1	I^a	JL-S207	XQ8-1-1	39-a	- -	XL-I-2	4.5m	6B-1^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-3	4.5m	6B-2^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4
	I^b	6.25	5330	1940	2050	- -	1600	3150	1000	300	150	240	DG-1-2^a	I^b	JL-S207	XQ8-1-3	39-a	- -	XL-I-5	4.5m	6B-3^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-6	4.5m	6B-4^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4
	I^c	12.50	5680	2440	2600	- -	2100	3750	1500	300	600	390	DG-1-3^a	I^c	JL-S207	XQ8-1-5	39-a	- -	XL-I-7	4.5m	6B-5^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-8	4.5m	6B-6^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4

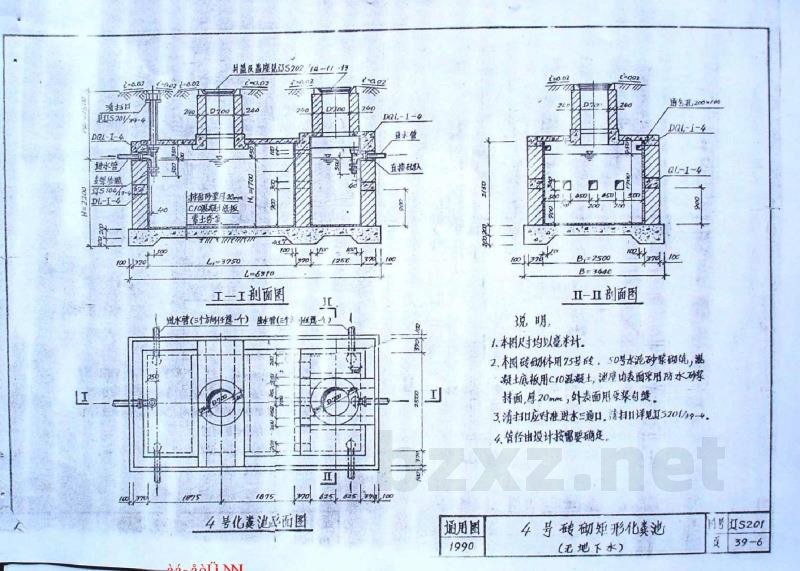

	I^d	20.00	6370	3440	2200	- -	1700	3750	2500	- -	- -	- -	DG-1-4^a	I^d	JL-S207	XQ8-1-6	39-a	- -	XL-I-9	4.5m	6B-7^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-10	4.5m	6B-8^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4

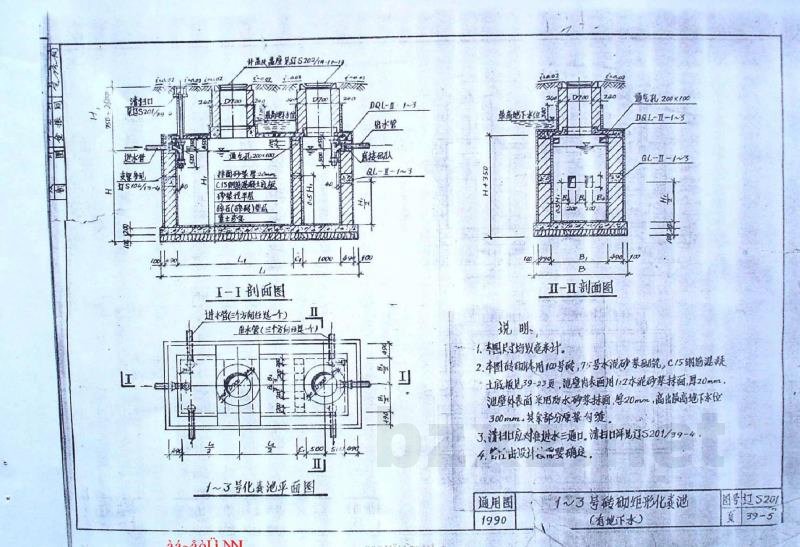

有地下水	I^a	- -	- -	- -	- -	- -	- -	- -	- -	- -	- -	- -	DG-2-1^a	I^a	JL-S207	XQ8-3-1	39-a	- -	XL-I-2	4.5m	6B-1^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-3	4.5m	6B-2^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4
	I^b	6.25	5370	2180	2000	- -	1600	3450	1000	300	150	- -	DG-2-2^a	I^b	JL-S207	XQ8-3-3	39-a	- -	XL-I-5	4.5m	6B-3^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-6	4.5m	6B-4^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4
	I^c	25.00	6390	2680	2500	- -	2100	3750	1500	300	400	390	DG-2-3^a	I^c	JL-S207	XQ8-3-5	39-a	- -	XL-I-7	4.5m	6B-5^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-8	4.5m	6B-6^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4
	I^d	20.00	6350	7490	2100	- -	1700	3750	2500	- -	- -	- -	DG-2-4^a	I^d	JL-S207	XQ8-3-6	39-a	- -	XL-I-9	4.5m	6B-7^a	JL-S207	XQ8-2-1	39-b	- -	XL-I-10	4.5m	6B-8^a	JL-S207	XQ8-1-1	39-c	- -	XL-I-4
