辽92J702 常用木窗

辽宁省建筑标准设计 建筑配件图集 常用木窗
统一编号：DBJT05-51 | 图集号：辽92J702
主编单位：辽宁省建筑设计研究院
批准部门：辽宁省建设委员会
批准文号：辽建发（1993）157号
实行日期：1993年7月1日

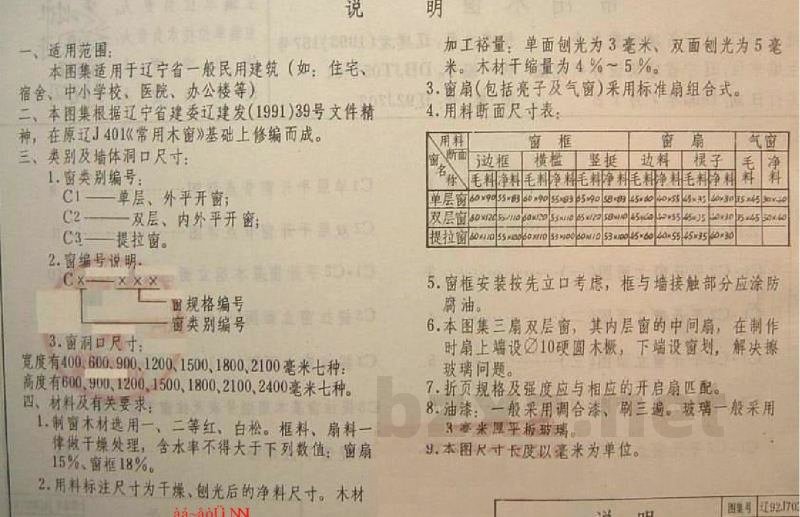

一、说明
1. 加工余量：单面刨光为3mm，双面刨光为5mm。
2. 适用范围：本图集适用于辽宁省一般民用建筑（如：住宅、宿舍、中小学校、医院、办公楼等）。
3. 修订说明：本图集根据辽宁省建委辽建发（1991）39号文件精神，在原辽J401《常用木窗》基础上修编而成。

二、类别及墙体洞口尺寸
1. 窗类别编号：
C1：单层外平开窗
C2：双层内外平开窗
C3：提拉窗
2. 窗编号说明：CXXXX
3. 窗洞口尺寸：
宽度：400、600、900、1200、1500、1800、2100毫米
高度：600、900、1200、1500、1800、2100、2400毫米

三、材料及有关要求
1. 材料要求：制窗木材采用一、二等红、白松。框料、扇料应经干窑处理，含水率要求：窗扇≤15%，窗框≤18%。
2. 尺寸规定：用料标注尺寸为干刨后的净料尺寸。木材干缩量为4%~5%。
3. 窗扇构造：窗扇（包括亮子及气窗）采用标准扇组合式。
4. 安装要求：窗框安装应按先立口考虑，框与墙接触部分应涂防腐油。
5. 双层窗构造：对于三扇双层窗，其内层窗在制作时，扇上端设空10mm，下端设窗槛，以解决玻璃安装问题。
6. 折页要求：折页规格及强度应与相应的开启扇匹配。
7. 油漆要求：一般采用调合漆，需刷三遍。
8. 玻璃要求：一般采用3mm厚平板玻璃。
9. 单位说明：本图集长度单位以毫米(mm)为单位。

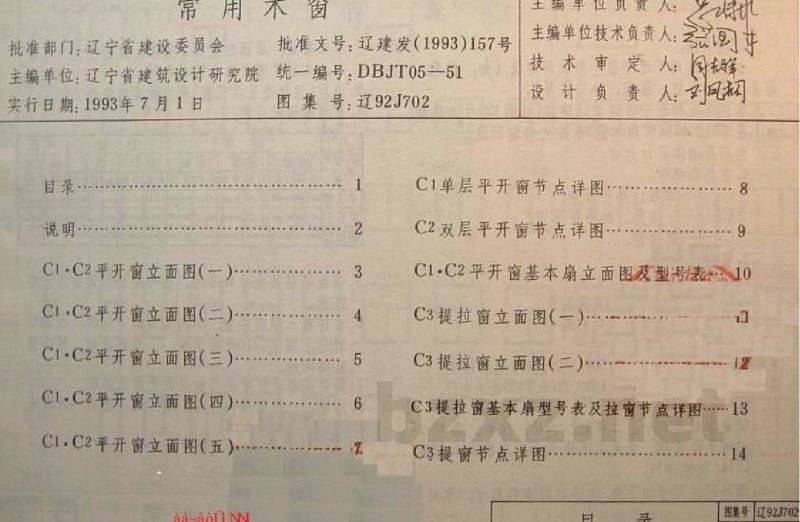

四、图集内容清单

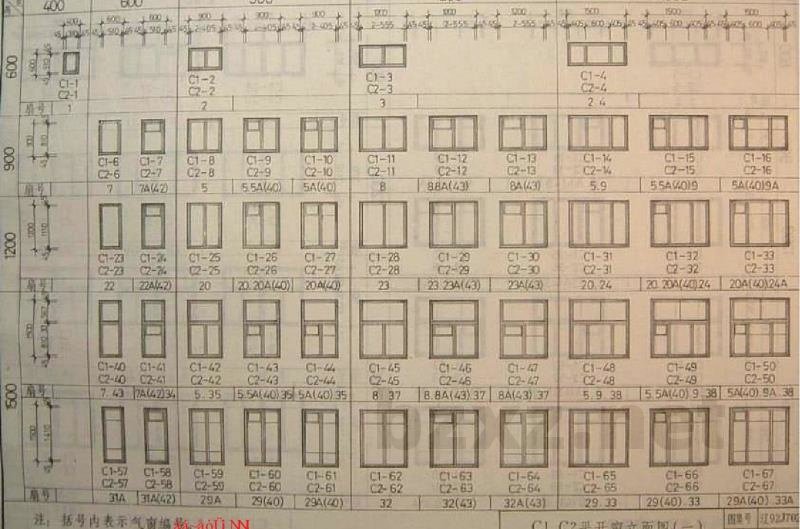

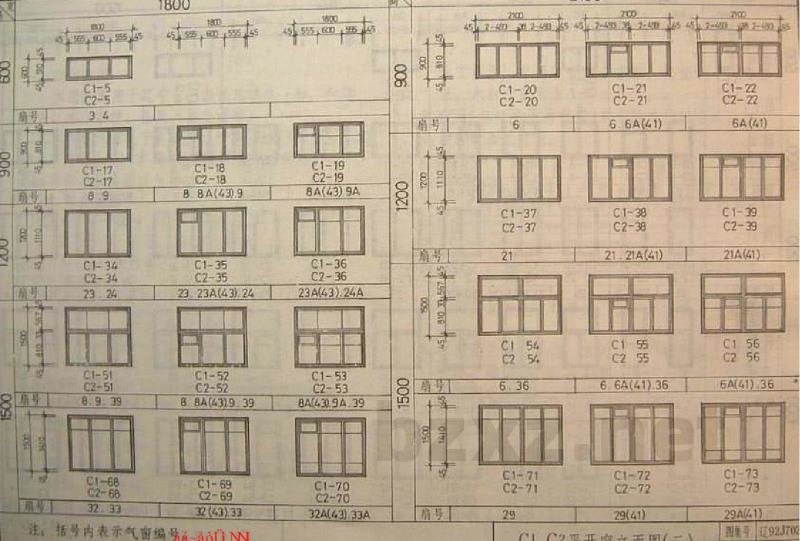

- C1-C2 平开窗立面图（一至五）
- C1 单层平开窗节点详图
- C2 双层平开窗节点详图
- C1-C2 平开窗基本扇立面图及型号表
- C3 提拉窗立面图（一至三）
- C3 提拉窗基本扇型号表及节点详图
