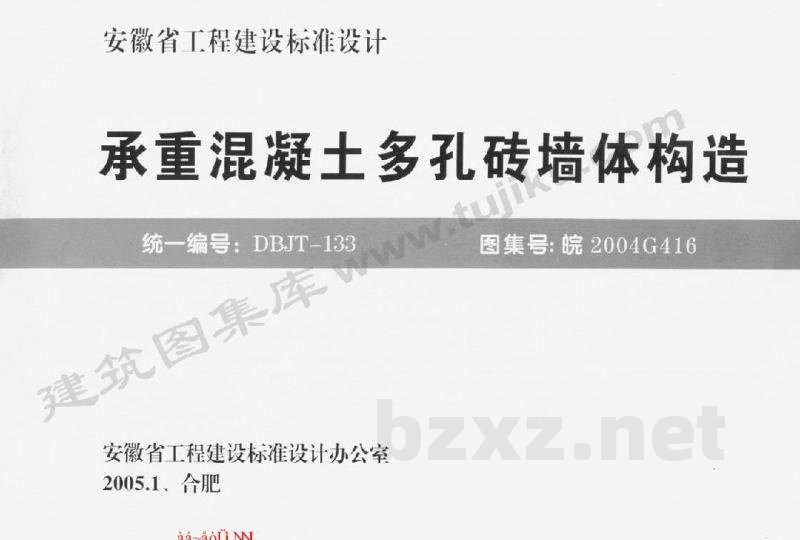

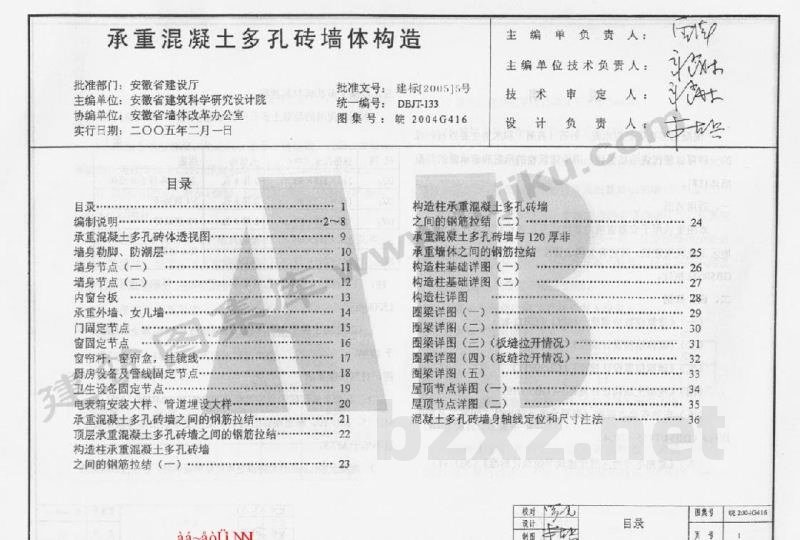

皖2004G416 承重混凝土多孔砖墙体构造

安徽省工程建设标准设计：承重混凝土多孔砖墙体构造
统一编号：DBJT-133
图集号：皖2004G416

批准部门：安徽省建设厅
主编单位：安徽省建筑科学研究设计院
协编单位：安徽省墙体改革办公室
实行日期：二〇〇五年二月一日

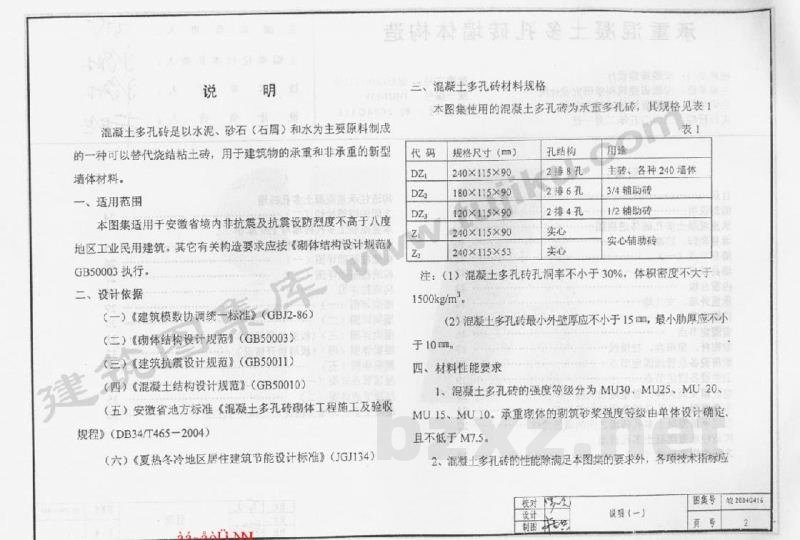

一、适用范围
本图集适用于安徽省境内非抗震及抗震设防烈度不高于八度地区的工业、民用建筑。其他有关构造要求应按《砌体结构设计规范》（GB50003）执行。

二、设计依据
（一）《建筑模数协调统一标准》（GBJ2-86）
（二）《砌体结构设计规范》（GB50003）
（三）《建筑抗震设计规范》（GB50011）
（四）《混凝土结构设计规范》（GB50010）
（五）安徽省地方标准《混凝土多孔砖砌体工程施工及验收规程》（DB34/T465-2004）
（六）《夏热冬冷地区居住建筑节能设计标准》（JGJ134）

三、混凝土多孔砖材料规格
本图集使用的混凝土多孔砖为承重多孔砖，其规格见下表：

| 规格尺寸(mm) | 孔结构 | 用途 |
| :--- | :--- | :--- |
| 240×115×90 | 2排8孔 | 主砖、各种240墙体 |
| 180×115×90 | 2排6孔 | 3/4辅助砖 |
| 120×115×90 | 2排4孔 | 1/2辅助砖 |
| 240×115×90 | 实心 | 实心辅助砖 |
| 240×115×53 | 实心 | -

注：
1. 混凝土多孔砖孔洞率不小于30%，体积密度不大于1500kg/m³。
2. 混凝土多孔砖最小外壁厚应不小于15mm，最小肋厚应不小于10mm。

四、材料性能要求
1. 混凝土多孔砖的强度等级分为MU30、MU25、MU20、MU15、MU10。承重砌体的砌筑砂浆强度等级由单体设计确定且不低于M7.5。
2. 混凝土多孔砖的性能除满足本图集的要求外，各项技术指标应符合《混凝土多孔砖》（JC943-2004）标准及国家现行有关标准、规范规定。
3. 混凝土强度等级：构造柱、圈梁、现浇梁、过梁、混凝土现浇带，强度等级 $\ge$ C20；预制板缝隙应用C20细石混凝土。
4. 钢筋：HPB335表示Ⅱ级钢；HPB235表示Ⅰ级钢。
5. 混凝土多孔砖仅用于建筑标高0.000m以上（或防潮层以上）的墙体。地面以下（或防潮层以下）的墙身和基础不得用混凝土多孔砖砌筑，应应用混凝土实心砖。

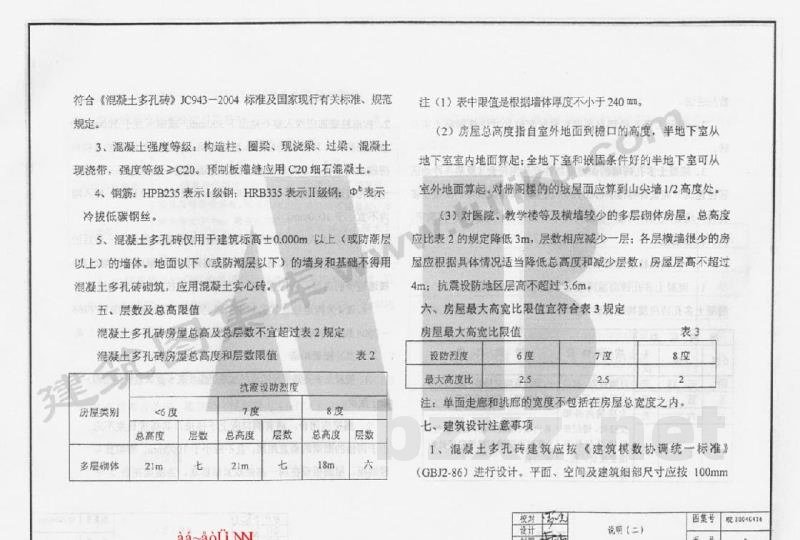

五、层数及总高限值
混凝土多孔砖房屋总高度和层数限值（基于墙体厚度不小于240mm）：

| 抗震设防烈度 | 房屋类别 | 总高度 | 层数 |
| :--- | :--- | :--- | :--- |
| 6度 | 多层砌体 | $\le$ 21m | $\le$ 7层 |
| 7度 | 多层砌体 | $\le$ 21m | $\le$ 7层 |
| 8度 | 多层砌体 | $\le$ 18m | $\le$ 6层 |

注：
1. 房屋总高度指自室外地坪到屋脊的高度；半地下室从地下室室内地面算起；全地下室和嵌固条件好的半地下室可从室外地面算起。对带阁楼的坡屋面应算到山尖墙1/2高度处。
2. 对于医院、教学楼等横墙较少的多层砌体房屋，总高度应比规定降低3m，层数相应减少一层；房屋层高不超过4m，抗震设防地区层高不超过3.6m。

六、房屋最大高宽比限值
| 设防烈度 | 最大高度比 |
| :--- | :--- |
| 6度 | 2.5 |
| 7度 | 2.5 |
| 8度 | 2.0 |

七、建筑设计注意事项
1. 混凝土多孔砖建筑应按《建筑模数协调统一标准》（GBJ2-86）进行设计。平面、空间及建筑细部尺寸应按100mm模数进级。
2. 混凝土多孔砖墙身厚度和轴线定位尺寸方法同粘土实心砖。
3. 混凝土多孔砖墙的保温隔热性设计应符合《夏热冬冷地区居住建筑节能设计标准》（JGJ134）的要求及相关规定。混凝土多孔砖外墙宜采用外保温，保温材料厚度应根据保温隔热计算确定。

八、构造措施
（一）构造柱设置要求

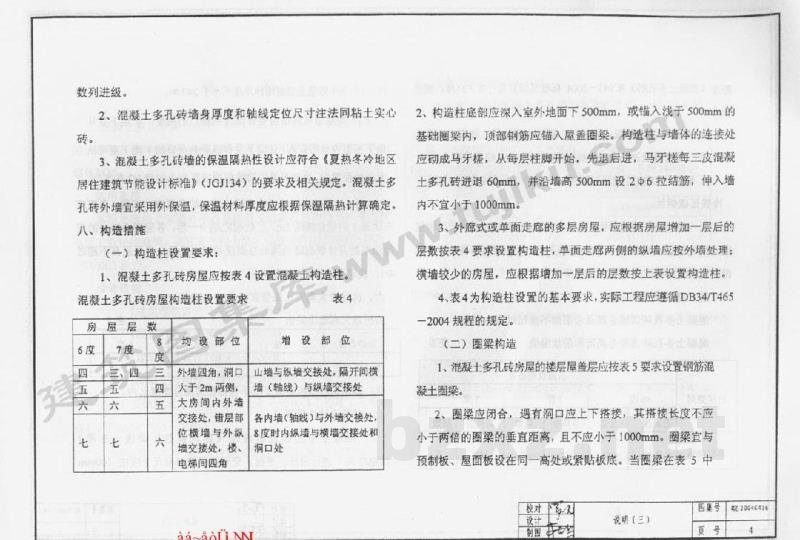

1. 混凝土多孔砖房屋应按要求设置构造柱。设置部位包括：外墙四角、洞口两侧、大房间内外墙交接处、错层部位、横墙与外纵墙交接处、楼/电梯间四角、山墙与级墙交接处、隔开间横墙（轴线）与纵墙交接处、各内墙（轴线）与外墙交接处等。8度设防时，内纵墙与横墙交接处和洞口处也应设置。
2. 构造柱底部应深入室外地面下500mm，或铺入浅于500mm的基础圈梁内，顶部钢筋应锚入屋盖圈梁。构造柱与墙体的连接处应砌成马牙槎，从每层柱脚开始，先退后进，每三层混凝土多孔砖进退60mm，并沿墙高每500mm设2根拉结筋，伸入墙内不宜小于1000mm。
3. 外廊式或单面走廊的多层房屋，应根据房屋增加一层后的层数按要求设置构造柱，单面走廊两侧的纵墙应按外墙处理。

（二）圈梁构造
1. 混凝土多孔砖房屋的楼层屋盖层应按要求设置钢筋混凝土圈梁。
2. 圈梁应闭合，遇有洞口应上下搭接，搭接长度不应小于两倍圈梁的垂直距离，且不应小于1000mm。圈梁宜与预制板、屋面板设在同一高处或紧贴板底。当圈梁在要求间距内无横墙时，可利用梁或板缝中配筋替代圈梁。
3. 多层房屋比较空旷的单层房屋遇软弱或不均匀地基时，应在基础部位设置一道现浇地固梁；对于软弱土地基或极不均匀地基上的基础，圈梁刚度应适当加强。
4. 圈梁截面高度不应小于200mm。非抗震设防及6度、7度设防时，圈梁最小纵筋为$\phi 10$，箍筋最大间距为 $\phi 6@250\text{mm}$；8度设防时，圈梁最小纵筋为 $\phi 12$，箍筋最大间距为 $\phi 6@200\text{mm}$。

（三）防裂措施
为了防止墙体因温差和收缩徐变引起的裂缝，宜采取下列构造措施：
1. 混凝土多孔砖房屋温度伸缩缝最大间距（m）：
- 整体或装配整体式混凝土结构：
- 有保温层或隔热层：屋盖 50m，楼盖 40m
- 无保温层或隔热层：屋盖 60m，楼盖 50m
- 装配式混凝土结构：
- 有保温层或隔热层：屋盖 75m，楼盖 60m
- 无保温层或隔热层：屋盖 75m，楼盖 60m
- 粘土瓦、石棉水泥瓦、木屋盖或板式屋盖：屋盖 50m，楼盖 40m
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
