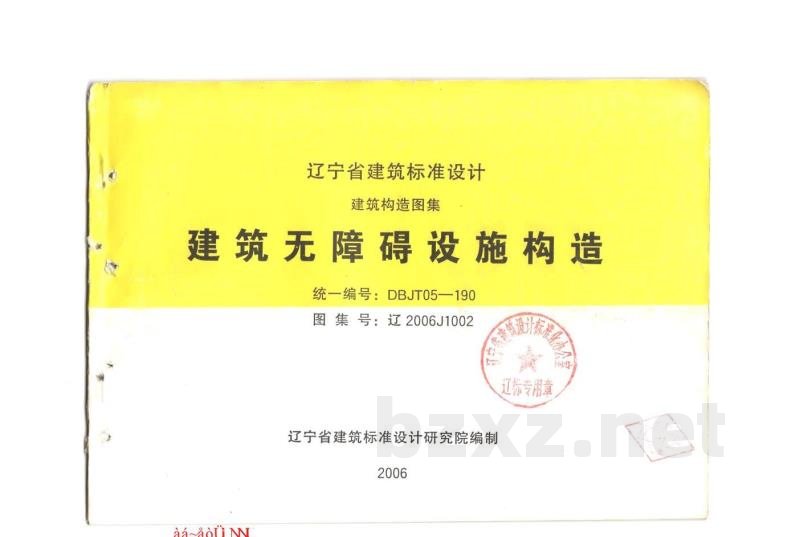

辽2006J1002 建筑无障碍设施构造

辽宁省建筑标准设计

建筑构造图集

建筑无障碍设施构造

统一编号：DBJT05—190

图 集 号：辽 2006J1002

辽宁省建筑标准设计研究院编制

2006

[图片]

aa~àoÜ NL

承载力应≥0.8KN。制作安全抓杆的钢管、不锈钢管焊接采用不锈钢焊条, 焊接要满焊牢固, 表面应光滑无毛刺。金属构件应进行防锈处理。入墙木转要作防腐处理。

4.5

在墙面、地面应有用于固定支架、配件等的固定件，凡有条件的宜采用钢制膨胀螺栓、塑料胀管螺丝等安全材料，打在混凝土、砖墙中预埋铁件或木砖等做法，但承载力应满足要求。

4.6

无障碍客房的通道和门扇开启的净宽，应符合有关标准的规定。各种用房应有明显的标志，电梯厅内应设置盲道式、各类用房宜留电话插座；安装高度均低于1.2m，并设消防保护设施。

4.7 无障碍电梯

4.7.1 候梯厅无障碍设备与设计要求应清楚显示轿厢上下运行方向和层数位置及电梯抵达音响。每层电梯口处安装楼层标志。电门口应设提示盲道。侯梯厅深度≥1.80m，按钮高度0.90~1.10m、电梯门洞净宽≥0.90m。

4.7.2 电轿厢内无障碍设备与设计要求轿厢侧面应设高0.90~1.10m带盲文的选层按钮。轿厢正面高0.90m处至顶棚应安装镜子，轿厢上、下运行及到达应有清晰显示和报层音响。电梯门开启净宽≥0.80m，轿厢深度≥1.40m，轿厢宽度≥1.10m。

4.7.3 本图集按不同标准和需求给出了无障碍设施不同形式和做法。当与地方传统或条件不适应时，可因地制宜采用适合的型式和做法，但要符合国家有关的规范、标准。

5. 其他

5.1 本图集的选用及施工方法

5.2 本图集未尽事宜应严格遵照国家和地规范执行。
