苏J73-2 木门窗图集（清晰度差）

江苏省革命委员会基本建设局批准

江苏省建筑配件通用图集

木门窗图集

苏J 73—2

江苏省建筑设计院编制

江苏省建筑标准设计协作组发行

1973

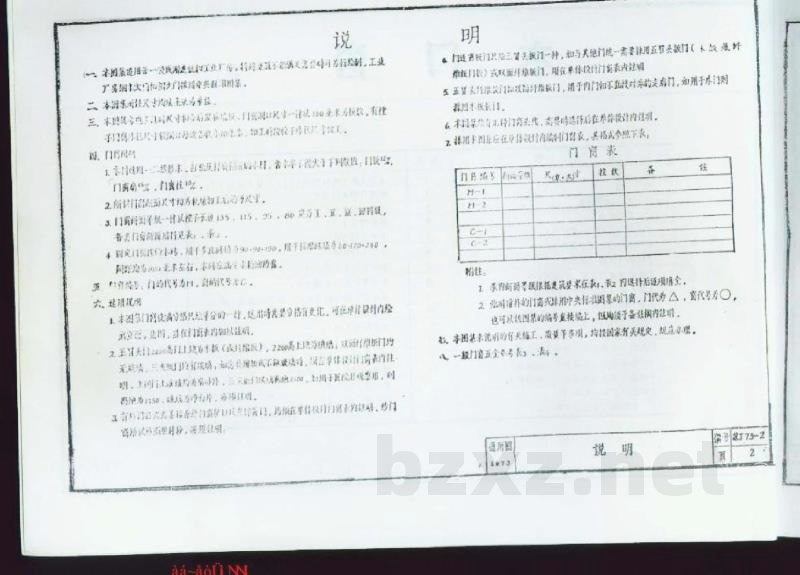

说 明

1. 本图集适用于一般民用建筑及工业厂房。特殊要求下必须满足规范方可采用时，工业厂房屋面大门和检修门按相应系列选用。
2. 本图集中所有尺寸均以毫米为单位。
3. 未注明者均于混凝土墙或砌体墙体中预留洞口，门窗洞口尺寸一般为100毫米左右，有埋件的门窗其尺寸见洞口及构造详图。如工程的楼板下吊已予加工。

四、门扇材料

1. 木门框和一门整木，白松或杉木均可制作；金属门窗大样下列依据，门宽1.5m，门高有2m，门扇在平开。
2. 钢制门框及门扇材料厚度均按0.8mm以上选用。
3. 门扇的封板统一采用胶合板 135、145、29-400 宽分米。木、铝、玻璃等，各类门窗的面层见第 一 节。
4. 钢制门的框和扇料，用于外门时应为60×60~70×70，用于内门时宜为50×50~60×60。洞口的宽高比应大于或等于1.2，否则应在洞口中部加立柱。

五、门窗编号

门的代号M，窗的代号Cm，自左向右为 1、2...

六、选用规则

1. 本图集中门的标准高度尺寸均为900mm，如工程要求有特别变更，可在原有基础上加减。选用时，应在门窗表中注明说明。
2. 当洞口大于1200×2400时，应选用推拉门（或双开门）。2400以上为双扇，双面开启的均为双扇门。三、四联门的有顶板，如需要则加设不带玻璃窗。仅在室外侧的门扇装活动上亮子，其材料应与门窗框相同，上下高度宜取600~750mm。门扇下缝应严密合缝，同时使用12mm×40mm方木压条或铝合金压条，保证密封。
3. 当洞口尺寸大于表中所列门窗尺寸时，应以最大者配以门洞的补强措施，如门框加强或加设钢骨等，详见详图。

4. 门扇底板应至少与基层面平齐。如有其他情况，需要按第五页说明（A、5.4）处理。外窗的洞口尺寸应根据外墙厚度，确定具体设计时参照系列详图。
5. 当室外门窗框上下或左右两侧高差较大，且于内门扇不能达到完全关闭时，如用于平开门则采用本说明11。

4. 木料含水率与木材的防腐、防虫处理均按相关规范执行。

5. 对于洞口尺寸在表中所列门窗规格范围以外者，需结合具体工程实际确定。

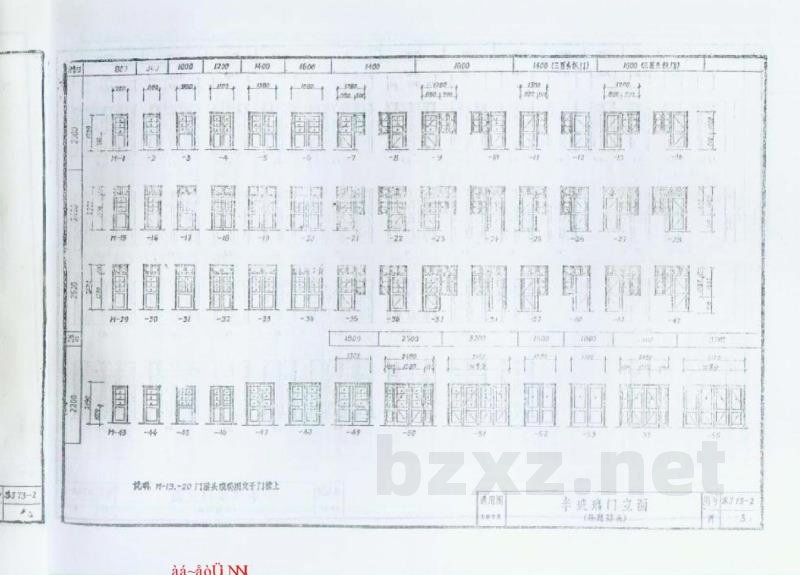

门 窗 参 数

附注：

1. 木门窗框型材规格及连接节点见第 三 节。门扇制作应选用烘干木材。
2. 如钢制推拉门的窗采用铝合金系列，则符号为△，塑料为○。也可根据工程的实际需要选择。但均应在备注栏内注明。

45. 各图集中所列的门窗施工、安装等要求，均应按照国家有关规范及规定办理。

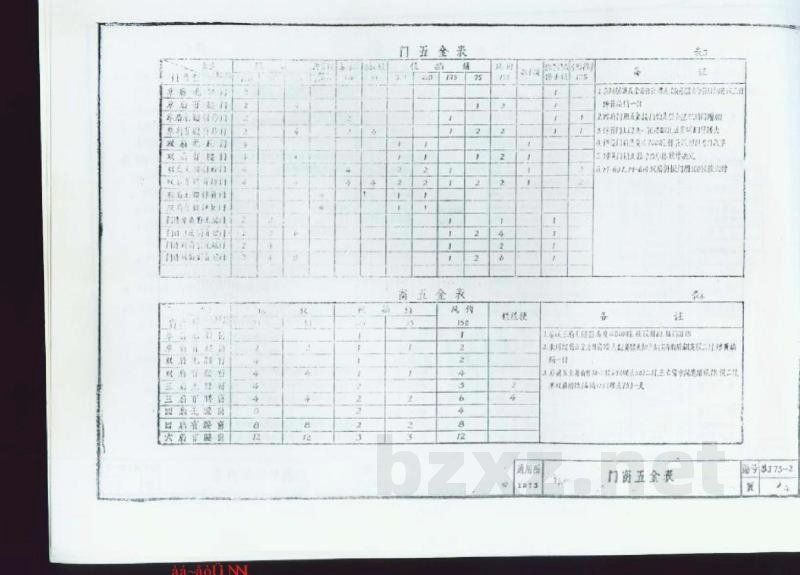

八、一般门扇五金配件见第 三 节。

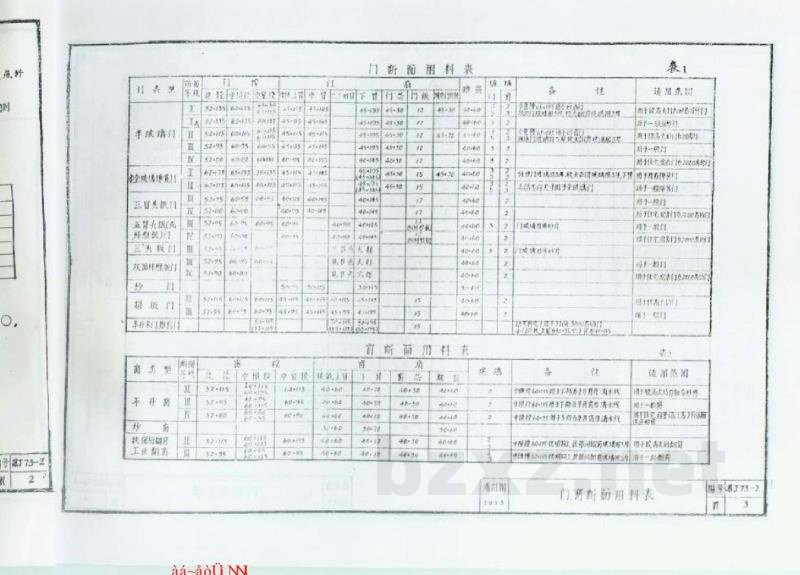

门窗扇用料表

表1

门窗扇用料表

表2
