辽94J704 单框双玻保温推拉钢窗

辽宁省建筑标准设计

建筑配件图集

单框双玻保温推拉钢窗

统一编号：DBJT05-53

图集号：辽 94J704

辽宁省建筑标准设计研究院编制

1995

97-332

单框双玻保温推拉钢窗

目 录

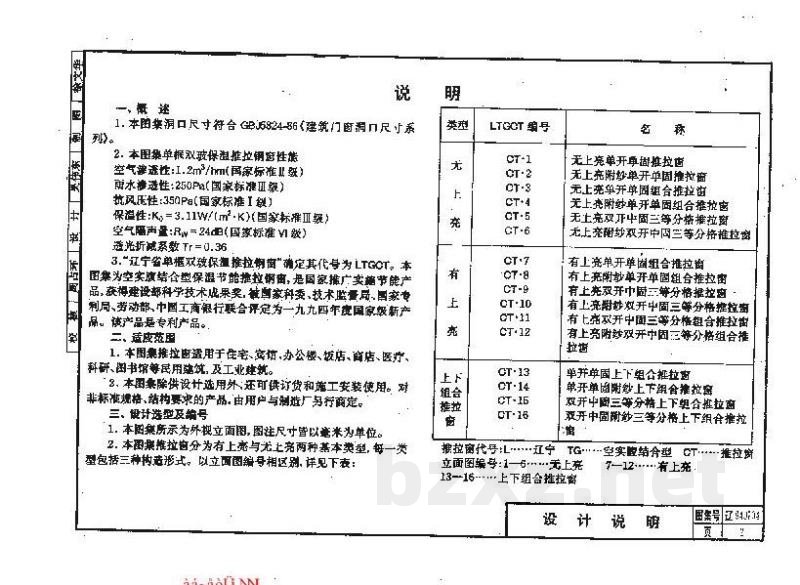

说明

一、概述

1. 本图集洞口尺寸符合 GB50824-86《建筑门窗洞口尺寸系列》。
2. 本图集单框双玻保温推拉窗性能：

空气渗透性：1.2m³/hm(国家标准Ⅱ级)
雨水渗透性：250Pa(国家标准Ⅲ级)
抗风压性：350Pa(国家标准Ⅰ级)
保温性：K_w=3.11W/(m²·K)(国家标准Ⅱ级)
空气隔声量：R_w=24dB(国家标准VI 级)
透光折减系数 T_T=0.36

3. "辽宁单框双玻保温推拉窗"确定其代号为 LTGCT。本图集为中空玻璃组合型保温节能推拉门窗，是国家推广实施节能产品，获得建设部科学技术成果奖、被国家科委、技术监督局、国家专利局、劳动部、中国工商银行联合评定为一九九四年度国家级新产品。该产品是专利产品。

二、适用范围

1. 本图集推拉窗适用于住宅、宾馆、办公楼、饭店、商店、医疗、科研、图书馆等民用建筑，及工业建筑。
2. 本图集除供设计选用外，还可订货和施工安装使用。对非标准规格、结构要求的产品，由用户与制造厂另行商定。

三、设计选型及编号

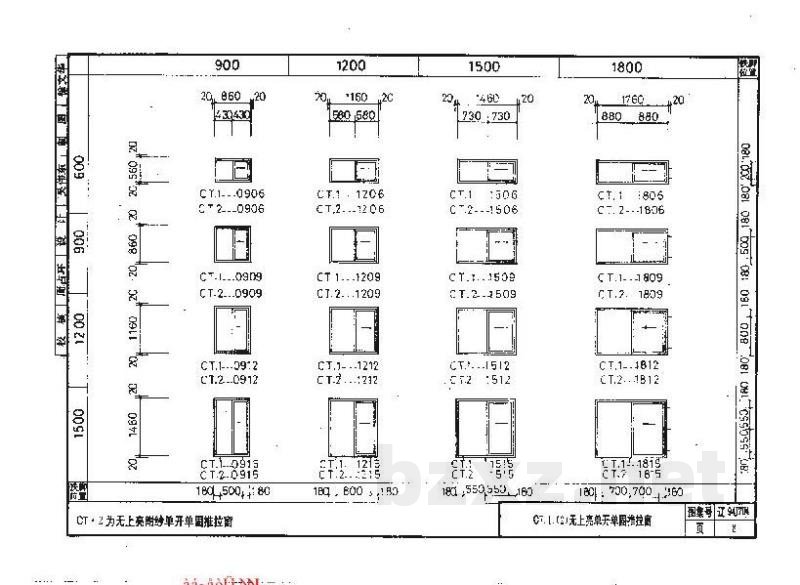

1. 本图集所示为外立面图，图注尺寸皆以毫米为单位。
2. 本图集推拉窗分为有上亮与无上亮两种基本类型，每一类包括三种构造形式。以立面图编号相区别，详见下表：

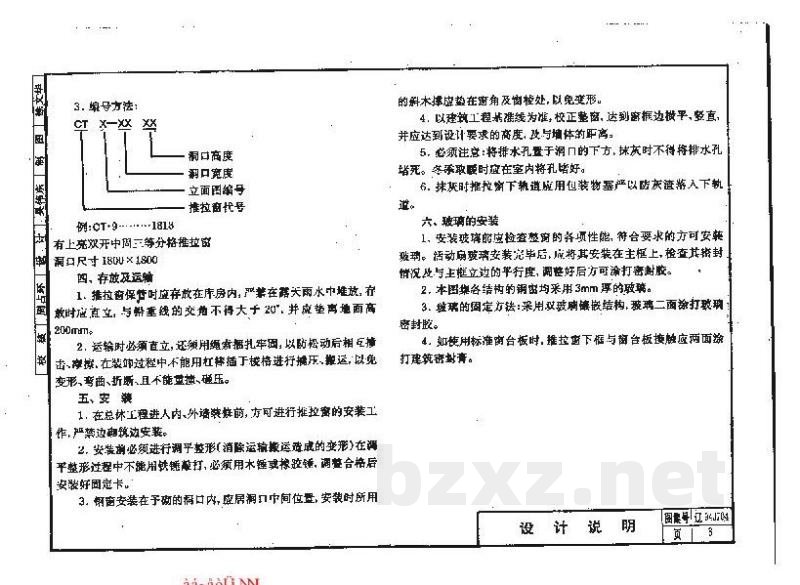

推拉窗代号：L——辽宁 TG——中空玻璃组合型 QT——推拉窗
立面图编号：1—6……无上亮 7—12……有上亮
13—16……上下组合推拉窗
