西南11J812 室外附属工程

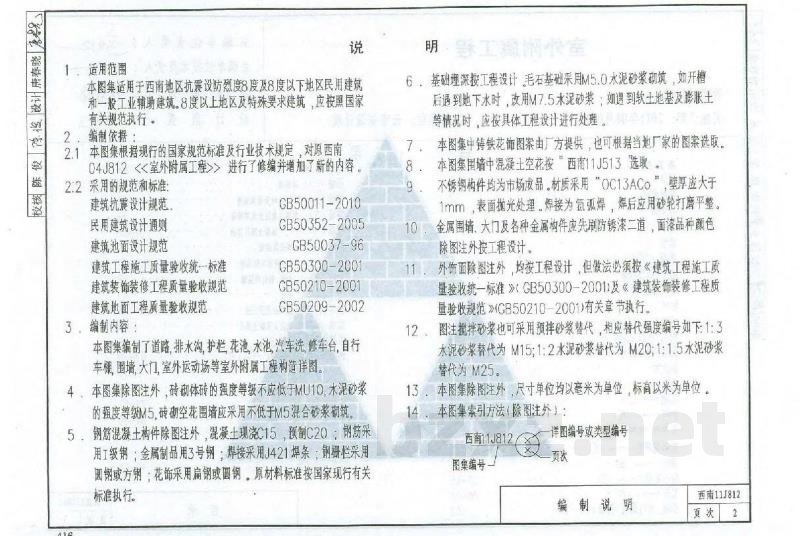

1. 适用范围

本图集适用于西南地区抗震设防烈度8度及8度以下地区民用建筑和一般工业辅助建筑。8度以上地区及特殊要求建筑，应按照国家有关规范执行。

2. 编制依据：

1. 本图集根据现行的国家规范标准及行业技术规定，对原西南04J812《室外附属工程》进行了修编并增加了新的内容。

2.2 采用的规范和标准：

3. 编制内容：

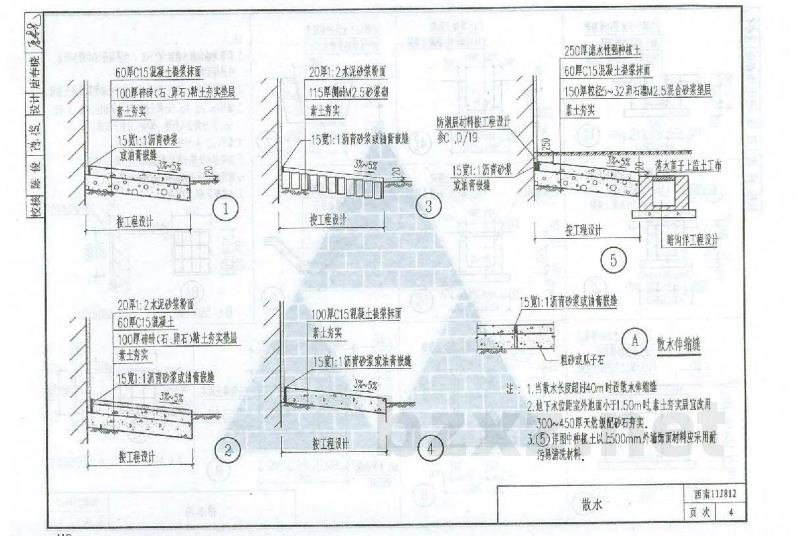

本图集编制了道路、排水沟、护栏、花池、水池、汽车洗、修车台、自行车棚、围墙、大门、室外运动场等室附附属工程构造详图。

4. 本图集除图注外，砖砌体砖的强度等级不应低于MU10，水泥砂浆的强度等级M5，砖砌空心花墙立采用不低于M5混合砂浆砌筑。

5. 钢筋混凝土构件除图注外，混凝土浇筑C15，预购C20；钢筋采用I类钢；金属制品用3号钢；焊接采用J421焊条；钢栅栏采用圆钢或方钢；花饰采用扁钢或圆钢。原材料标准按国家现行有关标准执行。

6. 基础埋深按工程设计，毛石基础采用M5.0水泥砂浆砌筑，如开槽后遇到地下水时，改用M7.5水泥砂浆；如遇软土地基及膨胀土等情况时，应按具体工程设计进行处理。

7. 本图集中铸铁花饰图案由厂方提供，也可根据当地厂家的图案选取。

8. 本图集围墙中混凝土空芯板按“西南11J513”选取。

9. 不锈钢构件均为市场成品。材质采用“0Cr13ACo”，壁厚应大于1mm，表面抛光处理，焊接为氩弧焊，焊后应用砂轮打磨平整。

10. 金属围墙、大门及各种金属构件应先刷防锈漆二道，面涂品种颜色除图注外按工程设计。

11. 外观面除图注外，均按工程设计，但做法必须按《建筑工程施工质量验收统一标准》GB50300-2001及《建筑装饰装修工程质量验收规范》GB50210-2001有关章节执行。

12. 图注注明砂浆也可采用预拌砂浆替代，相代替标强度编号如下：1:3水泥砂浆替代为M15；1:2水泥砂浆替代为M20；1:1.5水泥砂浆替代为M25。

13. 本图集除图注外，尺寸单位均以毫米为单位，标高以米为单位。

14. 本图集索引方法（除图注外）：
