闽99S206 常用室外排水构筑物图集（检查井、明暗沟、雨水口）

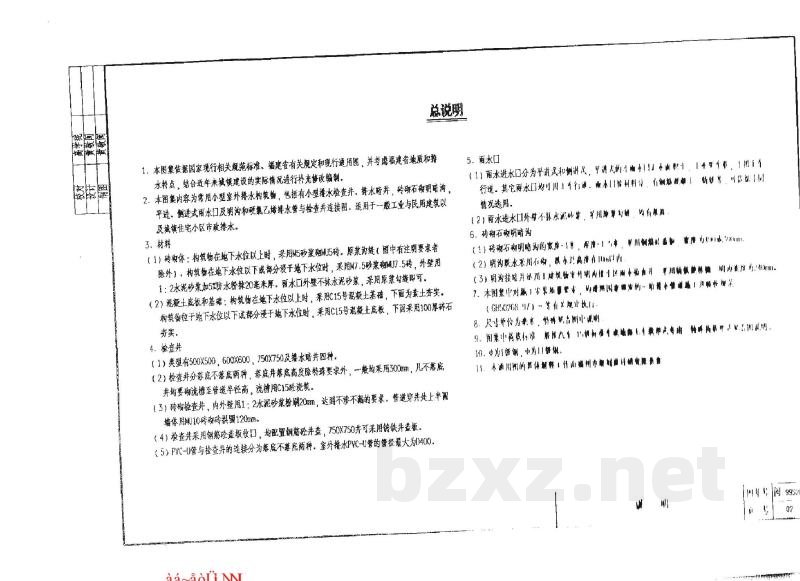

总说明
1. 本图集依据国家现行相关规范标准、福建省有关规定和现行通用图，并考虑福建省地质和排水特点，结合近年来城镇建设的实际情况进行补充修改编制。
2. 本图集内容为常用小型室外排水构筑物，包括小型排水检查井、持水暗井、砖石暗沟、平进式与侧进式雨水口及明沟，以及PVC-U排水管与检查井的连接图。适用于工业与民用建筑以及城镇住宅小区的市政排水。
3. 材料
(1) 砖砌体：构筑物在地下水位以上时，采用M5砂浆及M5砖。砌筑缝隙（图中有注明要求者除外），采用原浆勾缝。构筑物在地下水位以下或部分浸于地下水位时，采用M7.5砂浆及M7.5砖，外壁用1:2水泥砂浆加5%防水粉抹20mm厚。雨水口外壁不抹水泥砂浆，改用原浆勾缝即可。
(2) 混凝土底板和基底：构筑物在地下水位以上时，采用C15号混凝土基层，下面为素土夯实。构筑物在地下水位以下或部分浸于地下水位时，采用C15号混凝土底板，下面采用100mm厚碎石夯实。
4. 检查井
(1) 类型：包括500x500、600x600、750x750及排水暗井四种。
(2) 形式：分为落底和不落底两种。落底高度除特殊要求外，一般均采用300mm；凡不落底检查井均要设流槽至管道处，流槽用C15混凝土浇筑。
(3) 转颈：检查井内外壁用1:2水泥砂浆抹20mm厚，达到不渗不漏的要求。管壁穿孔处，上半部分用M10砖砌筑120mm。
(4) 盖板：检查井采用钢筋混凝土盖板，并配置钢筋。750x750检查井可采用铸铁井盖板。
(5) 连接：PVC-U管与检查井的连接分为落底和不落底两种。室外排水PVC-U管的管径最大为D400。
5. 雨水口
(1) 雨水进水口分为平进式和侧进式。
(2) 砖石暗沟：砖石暗沟为单排或双排砌筑，厚度按设计要求。明沟使用石材或砖砌筑。

图集说明（图集号：闽99S206）：
1. 本图尺寸单位为：毫米。

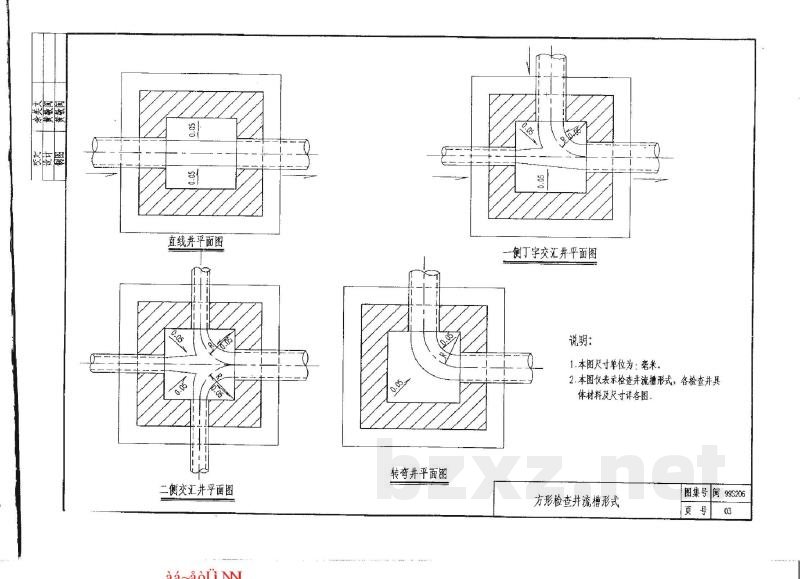

2. 本图仅表示检查井流槽形式，各检查井具体材料及尺寸详见各图。

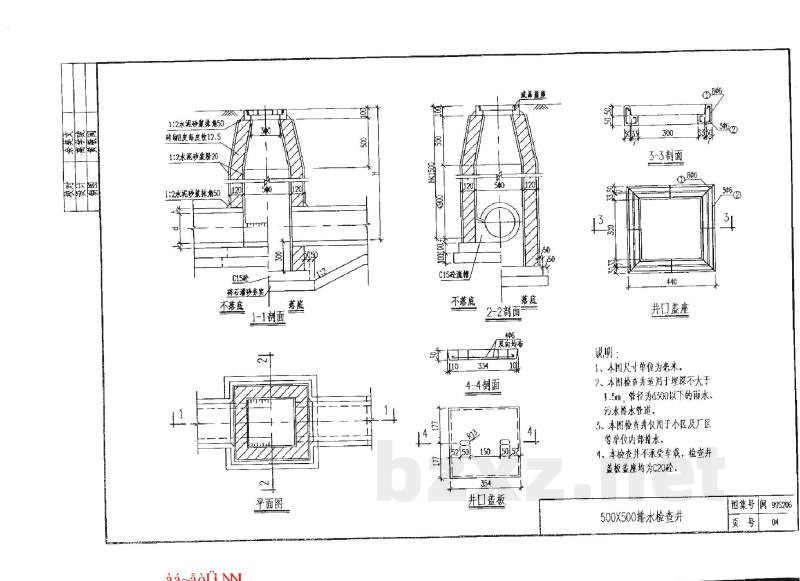

3. 500x500排水检查井：适用于埋深不大于1.5m，管径d300以下的雨水、污水排水；检查井盖板盖座为C20混凝土。

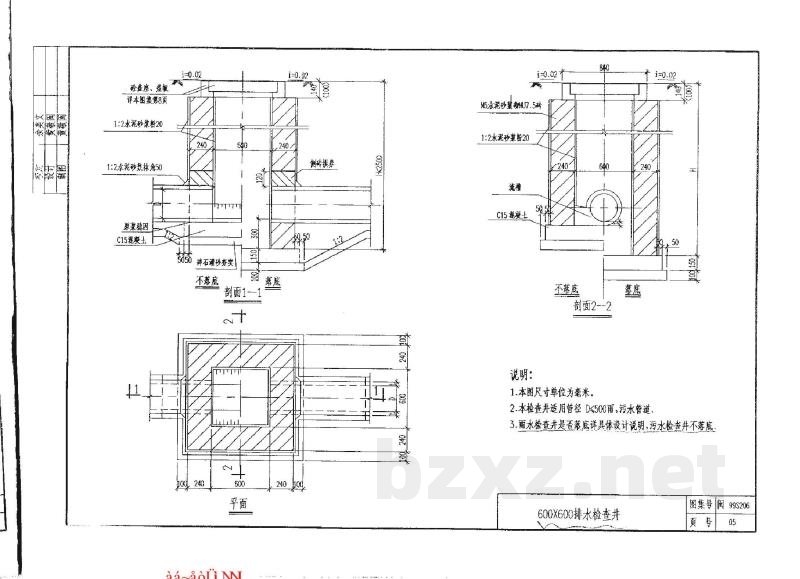

4. 600x600排水检查井：适用于管径D≤600的雨、污水管道。

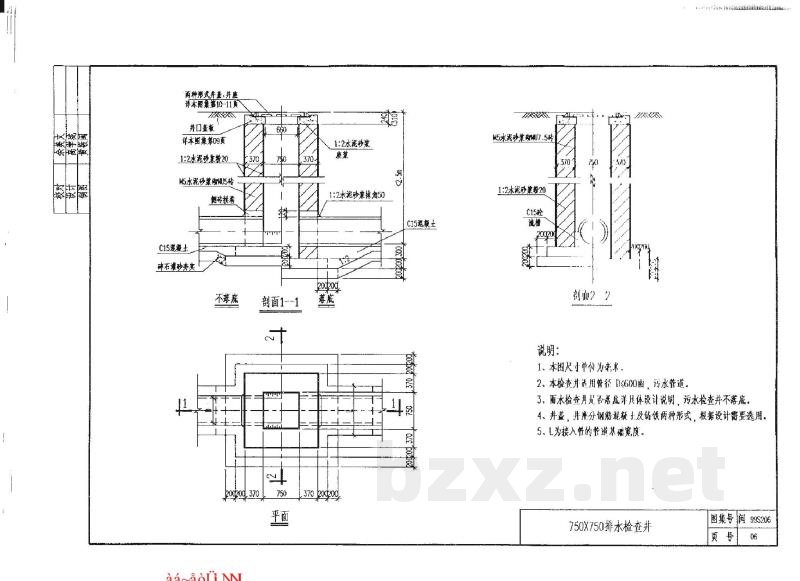

5. 750x750排水检查井：适用于管径D≤600的雨、污水管道。
6. 排水暗井：适用于d600及以下的管道，不落底。
