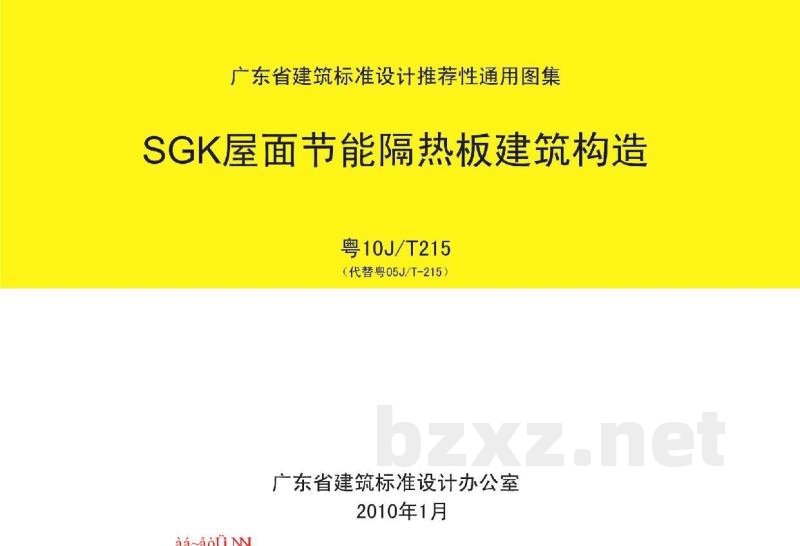

粤10JT215 SGK屋面节能隔热板建筑构造

广东省建筑标准设计推荐性通用图集
SGK屋面节能隔热板建筑构造
图号：粤10J/T215 （代替粤05J/T-215）

广东省建筑标准设计办公室
2010年1月

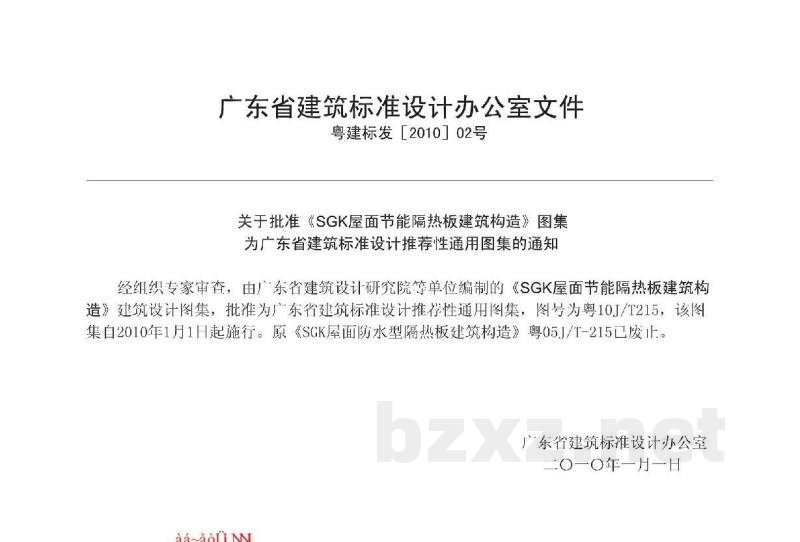

关于批准《SGK屋面节能隔热板建筑构造》图集为广东省建筑标准设计推荐性通用图集的通知

经组织专家审查，由广东省建筑设计研究院等单位编制的《SGK屋面节能隔热板建筑构造》建筑设计图集，批准为广东省建筑标准设计推荐性通用图集，图号为粤10J/T215，该图集自2010年1月1日起施行。原《SGK屋面防水型隔热板建筑构造》粤05J/T-215已废止。

广东省建筑标准设计办公室
2010年1月1日

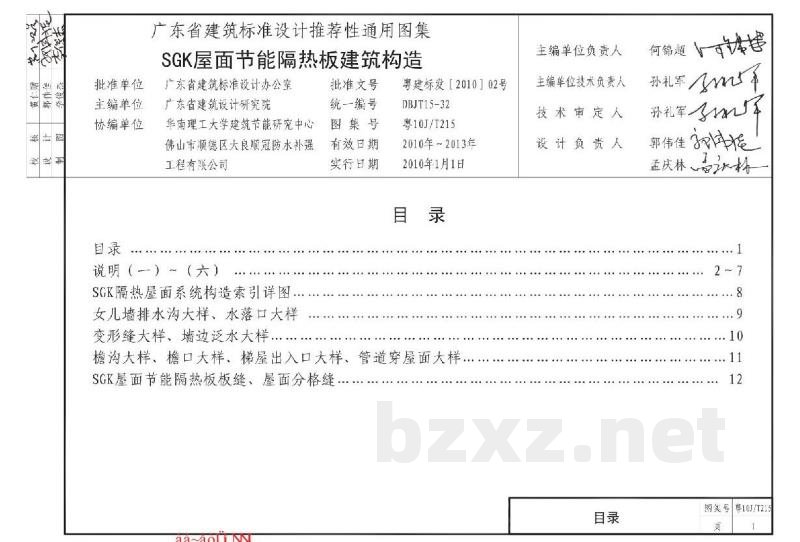

【图集编制单位】
批准单位：广东省建筑标准设计办公室
主编单位：广东省建筑设计研究院
协编单位：华南理工大学建筑节能研究中心、佛山市顺德区大良顺冠防水补强工程有限公司

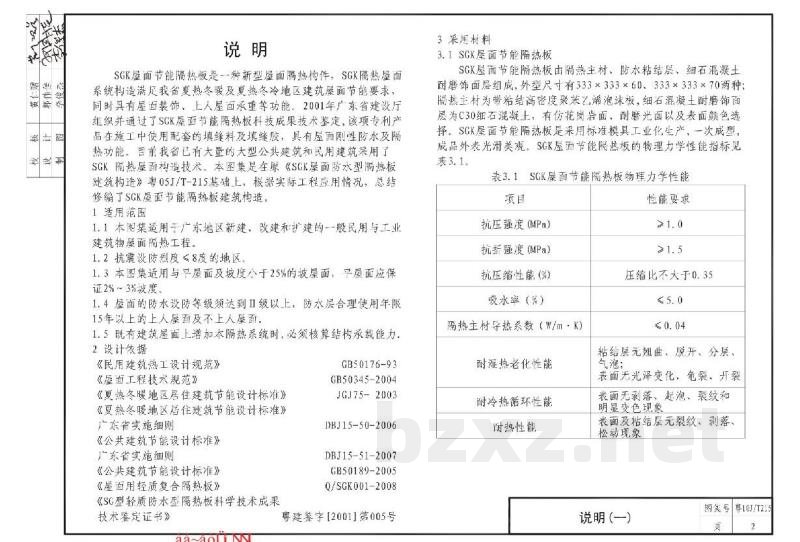

【产品说明】
SGK屋面节能隔热板是一种新型屋面隔热构件，SGK隔热屋面系统构造满足我国夏热冬暖及夏热冬冷地区建筑屋面节能要求，同时具有屋面装饰、上人屋面承重等功能。该项专利产品在施工中使用配套的填缝料及填缝胶，具有屋面刚性防水及隔热功能。目前已有大量大型公共建筑和民用建筑采用了SGK隔热屋面构造技术。本图集是在原《SGK屋面防水型隔热板建筑构造》粤05J/T-215基础上，根据实际工程应用情况总结修编而成。

1 适用范围
1.1 本图集适用于广东地区新建、改建和扩建的一般民用与工业建筑物屋面隔热工程。
1.2 适用于抗震设防烈度≤8度的地区。
1.3 本图集适用于平屋面及坡度$leq$25%的坡屋面。平屋面应保证2%~3%的坡度。
1.4 屋面的防水设防等级须达到Ⅱ级以上，防水层合理使用年限15年以上的上人屋面及不上人屋面。
1.5 既有建筑屋面上增加本隔热系统时，必须核算结构承载能力。

2 设计依据
《民用建筑热工设计规范》GB50176-93
《屋面工程技术规范》GB50345-2004
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003
《公共建筑节能设计标准》GB50189-2005
《屋面用轻质复合隔热板》Q/SGK001-2008
《SGK型轻质防水型隔热板科学技术成果技术鉴定证书》粤建鉴字[2001]第005号
及广东省实施细则（DBJ15-50-2006, DBJ15-51-2007）。

3 采用材料
3.1 SGK屋面节能隔热板
SGK屋面节能隔热板由隔热主材、防水粘结层、细石混凝土地面耐磨饰面层组成。外型尺寸有333×333×60mm、333×333×70mm两种。隔热主材为带粘结高密度聚苯乙烯泡沫板，耐磨饰面层为C30细石混凝土（可选仿花岗岩面、耐磨光面及特定颜色）。该产品采用标准模具工业化生产，一次成型，外表光滑美观。

表3.1 SGK屋面节能隔热板物理力学性能
- 抗压强度：$ge$ 1.0 MPa
- 抗折强度：$ge$ 1.5 MPa
- 压缩性能：压缩比不大于0.35
- 吸水率：$leq$ 5.0%
- 热主材导热系数：$leq$ 0.04 W/(m·K)
- 耐湿热老化性能：粘结层无翘曲、脱开、分层、气泡；表面无光泽变化、龟裂、开裂
- 耐冷热循环性能：表面无剥落、起泡、裂纹和明显变色现象
- 耐热性能：表面及粘结层无裂纹、剥落、松动现象

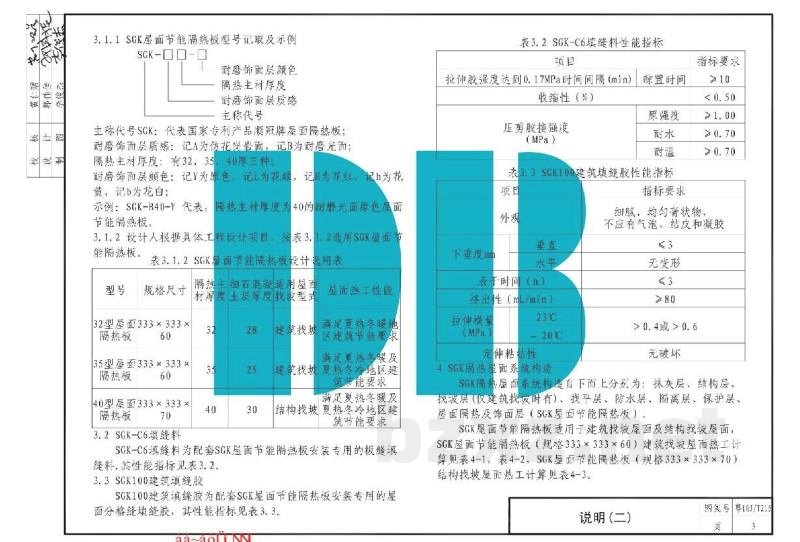

3.1.1 SGK屋面节能隔热板型号标记及示例
型号规则：SGK- [质感] [厚度] - [颜色]
- SGK：代表国家专利产品
- 质感：A为仿花岗岩面，B为耐磨光面
- 厚度：32、35、40
- 颜色：Y为原色，L为花绿，目为花红，h为花黄，b为花白
示例：SGK-B40-Y 代表隔热主材厚度为40mm的磨光面原色屋面节能隔热板。

3.1.2 设计选用规格表
- 32型屋面：333×333×60mm
- 35型屋面：333×333×60mm
- 40型屋面：333×333×70mm

3.2 SGK-C6填缝料
为配套SGK屋面节能隔热板安装专用的板缝填缝料。

3.3 SGK100建筑填缝胶
为配套SGK屋面节能隔热板安装专用的屋面分格缝填缝胶。

4 SGK隔热屋面系统构造
SGK隔热屋面系统构造自下而上分别为：抹灰层、结构层、找坡层（仅建筑找坡时有）、找平层、防水层、隔离层、保护层、屋面隔热及饰面层（SGK屋面节能隔热板）。

表4-1 SGK屋面节能隔热板（32型）建筑找坡屋面热工计算参考（部分)
- 隔热层（32mm）：密度1800 kg/m³，导热系数0.04 W/(m·K)，热阻0.731 (m·K)/W
- 饰面层（28mm）：C30细石混凝土，密度2100 kg/m³，导热系数1.28 W/(m·K)
- 粘结层：密度1800 kg/m³，导热系数0.93 W/(m·K)
- 防水层、找平层、隔离层等按设计要求配置。

【备注】
本图集技术指标符合《民用建筑热工设计规范》GB50176-93及《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003等要求。
