闽93S201 硬聚氯乙烯排水管安装

福建省建筑标准设计
硬聚氯乙烯排水管安装图集 (DBJT13-32)
图集号：闽93S201
批准文号：闽建标（1994）002号
实行日期：1994年3月1日

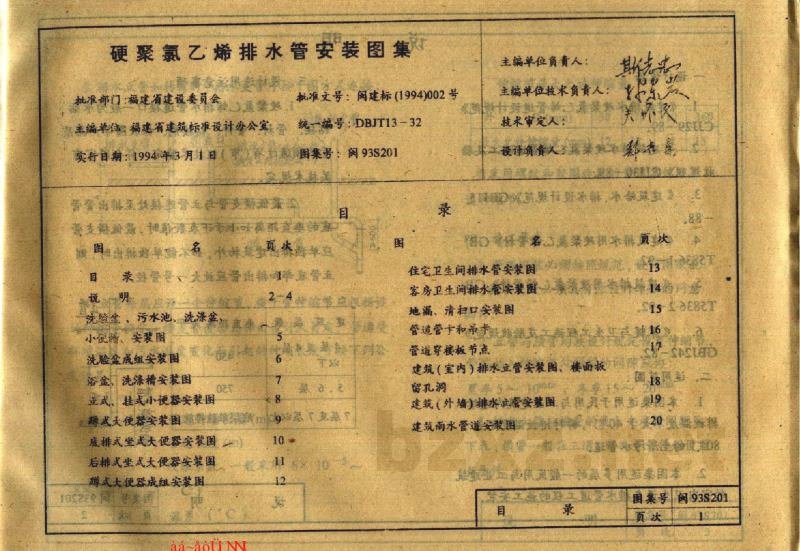

【图集内容】

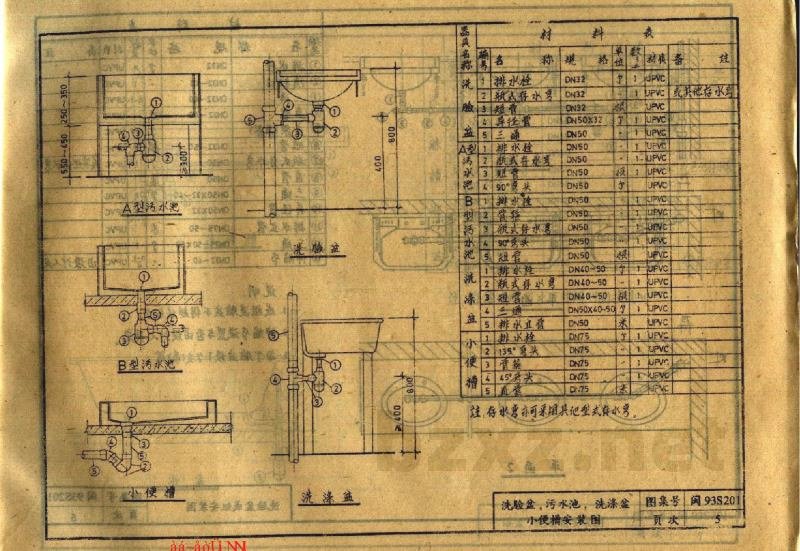

1. 洗脸盆、污水池、洗涤盆、洗涤槽安装图
2. 便器类安装图：小便器（壁挂式、台式）、大便器（环式、后排式、坐式、蹲式）及大便器成组安装图
3. 排水组件安装图：地漏、清扫口、管道管卡、管道穿楼板节点
4. 立管安装图：建筑（室内）排水立管、建筑（外墙）排水立管、建筑雨水管道安装图

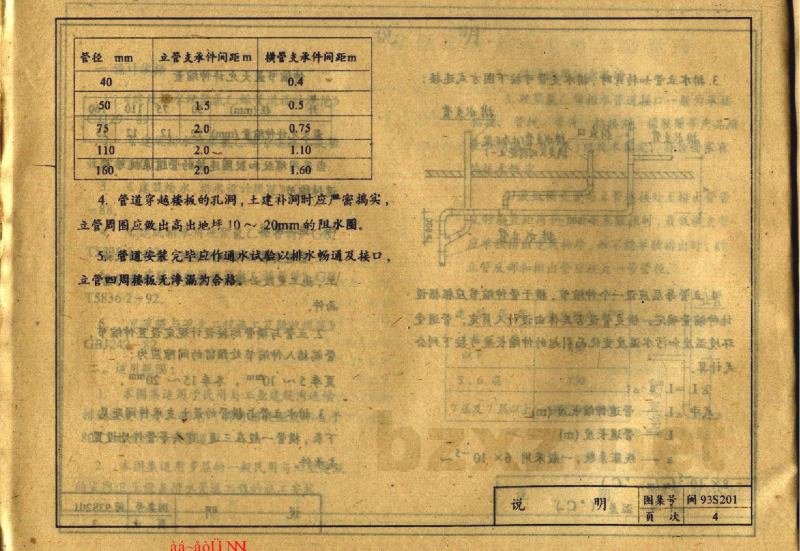

【管道支承间距要求】
管径 (mm) | 立管支承件间距 (m) | 横管支承件间距 (m)
40 | 1.5 | 0.4
50 | 2.0 | 0.5
75 | 2.0 | 0.75
110 | 2.0 | 1.10
160 | - | 1.60

【安装技术要求】
1. 管道穿越楼板的孔洞，在土建补洞时应确保严密。
2. 立管周围应做出高出地面 10～20mm 的阻水槛。
3. 管道安装完毕后应进行通水试验，要求排水畅通且接口及立管四周楼板无渗漏为合格。
4. 浴盆下地面应比卫生间地面提高 30mm。

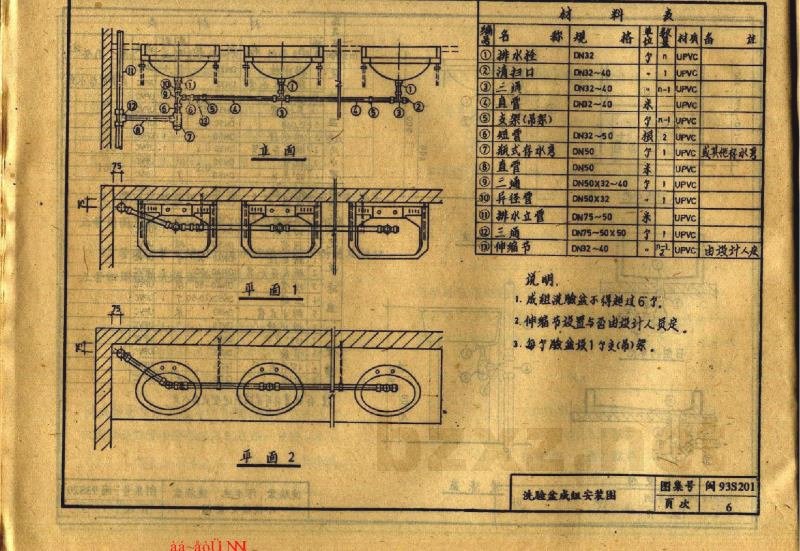

5. 成组洗脸盆数量不得超过 6 个。
6. 伸缩节的设置由设计人员根据实际需要确定。
7. 每个洗脸盆应设置 1 个支（吊）架。

【主要组件与材料】
材料：UPVC、PVC等
组件：排水栓、三通、存水弯（瓶式、简易型）、支架（吊架）、伸缩节、排水立管、地漏、清扫口等。
