PVC-U、PP-R、铝塑复合管、PE-X室内给水管道及附件安装；PVC-U室外埋地管道安装及支墩做法。

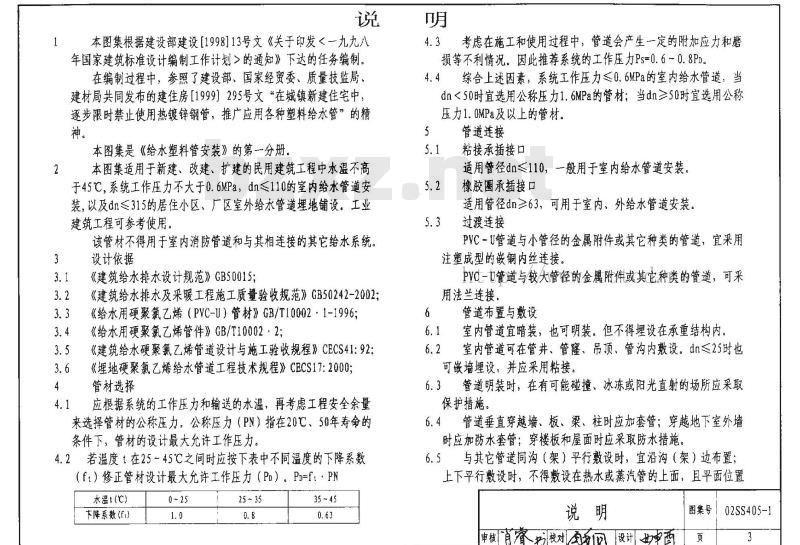

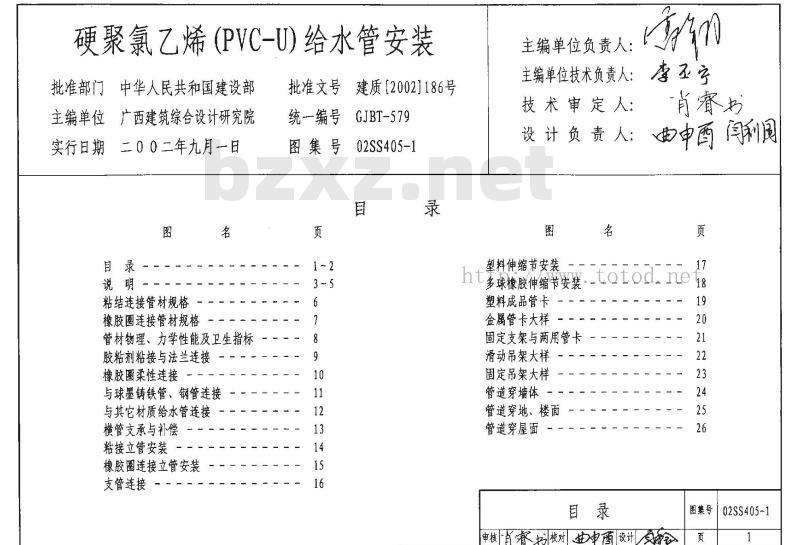

硬聚氯乙烯(PVC-U)给水管安装 批准部门：中华人民共和国建设部 主编单位：广西建筑综合设计研究院 实行日期：2002年9月1日 建质：【2002】186号 统一编号：GJBT-579 图集号：02SS405-1 目录 1. 说明 2. 粘结连接管材规格 3. 橡胶圈连接管材规格 4. 管材物理、力学性能及卫生指标 5. 胶粘剂粘接与法兰连接 6. 橡胶圈柔性连接 7. 与球墨铸铁管、钢管连接 8. 与其它材质给水管连接 9. 横管支承与补偿 10. 粘接立管安装 11. 橡胶圈连接立管安装 12. 支管连接 13. 塑料伸缩节安装 14. 塑料成品管卡及金属管卡大样 15. 固定支架与两用管卡 16. 滑动吊架与固定吊架大样 17. 管道穿墙体、穿地、楼面、屋面安装 18. 管道暗装 19. 塑料阀门、水表（分户/集中卧式/集中立式）及龙头安装 20. 角阀、自闭式冲洗阀、脚踏液压阀及大便槽配水管安装 21. 分水鞍接头及支管安装 22. 埋地管安装及穿越车行道安装 23. 管道支墩安装 24. 粘结接口注塑管件及橡胶圈接口管件（含玻璃钢复合、钢塑复合管件） 说明 本图集根据建设部建设[1998]13号文《关于印发<一九九八年国家建筑标准设计编制工作计划>的通知》下达的任务编制。在编制过程中，参照了建设部、国家经贸委、质量技监局、建材局共同发布的建住房[1999]295号文“在城镇新建住宅中逐步限时禁止使用热镀锌钢管，推广应用各种塑料给水管”的精神。 本图集是《给水塑料管安装》的第一分册。本图集适用于新建、改建、扩建的民用建筑工程中水温不高于45℃，系统工作压力不大于0.6MPa，dn≤110的室内给水管道安装，以及dn≤315的居住小区、厂区室外给水管道埋地铺设，工业建筑工程可参考使用。 注：该管材不得用于室内消防管道和与其相连接的其它给水系统。 设计依据 - 《建筑给水排水设计规范》GB50015 - 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 - 《给水用硬聚氯乙烯(PVC-U)管材》GB/T10002.1-1996 - 《给水用硬聚氯乙烯管件》GB/T10002.2 - 《建筑给水硬聚氯乙烯管道设计与施工验收规程》CECS 41:92 - 《埋地硬聚氯乙烯给水管道工程技术规程》CECS 17:2000 管材选择 4.1 应根据系统的工作压力和输送的水温，再考虑工程安全余量来选择管材的公称压力。 4.2 公称压力(PN)指在20℃、50年寿命的条件下，管材的设计最大许允许工作压力。若温度t在25~45℃之间时，应按下表中不同温度的下降系数(ft)修正管材设计最大许允许工作压力(Pr)。 计算公式：Pr = ft * PN 温度t(℃) | 下降系数(ft) 0 ~ 25 | 1.0 25 ~ 35 | 0.8 35 ~ 45 | 0.63 4.3 考虑在施工和使用过程中，管道会产生一定的附加应力和磨损等不利情况。因此推荐系统的工作压力Ps = 0.6~0.8 * PD。 4.4 综合上述因素，系统工作压力≤0.6MPa的室内给水管道：当dn<50时，宜选用公称压力1.6MPa的管材；当dn≥50时，宜选用公称压力1.0MPa及以上的管材。 管道连接 5.1 粘接承插接口：适用管径dn≤110，一般用于室内给水管道安装。 5.2 橡胶圈承插接口：适用管径dn≥63，可用于室内。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

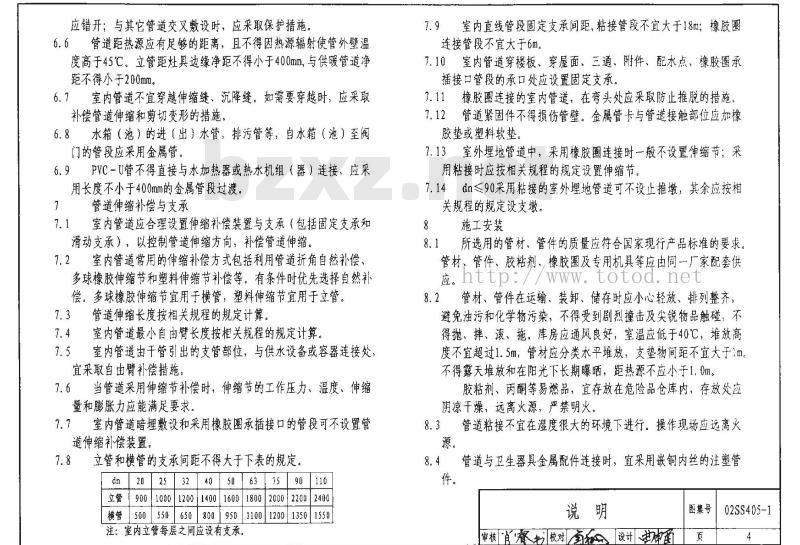

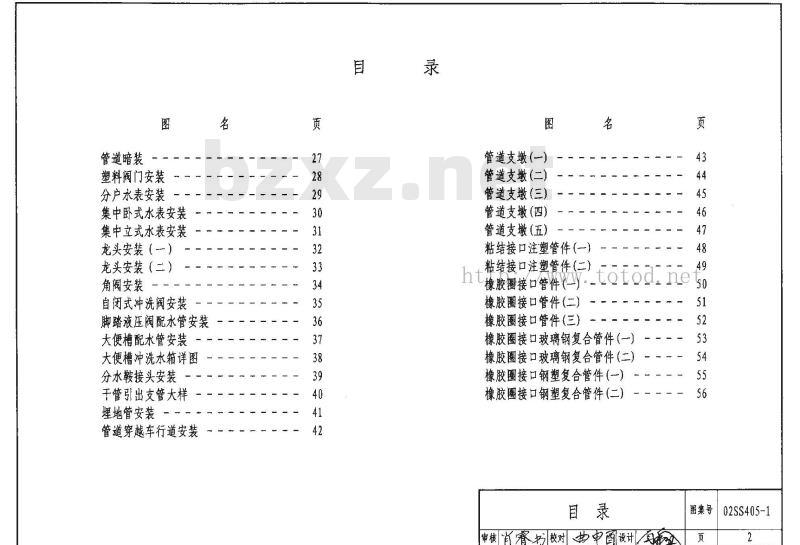

目录 1 说明 3 粘结连接管材规格 6 橡胶圈连接管材规格 7 管材物理、力学性能及卫生指标 8 胶粘剂粘接与法兰连接 9 橡胶圈柔性连接 10 与球墨铸铁管、钢管连接 11 与其它材质给水管连接 12 横管支承与补偿 13 粘接立管安装 14 橡胶圈连接立管安装 15 支管连接 16 塑料伸缩节安装 17 多球橡胶伸缩节安装 18 塑料成品管卡 19 金属管卡大样 20 固定支架与两用管卡 21 滑动吊架大样 22 固定吊架大样 23 管道穿墙体 24 管道穿地、楼面 25 管道穿屋面 26 管道暗装 27 塑料阀门安装 28 分户水表安装 29 集中卧式水表安装 30 集中立式水表安装 31 龙头安装（一） 32 龙头安装（二） 33 角阀安装 34 自闭式冲洗阀安装 35 脚踏液压阀配水管安装 36 大便槽配水管安装 37 大便槽冲洗水箱详图 38
