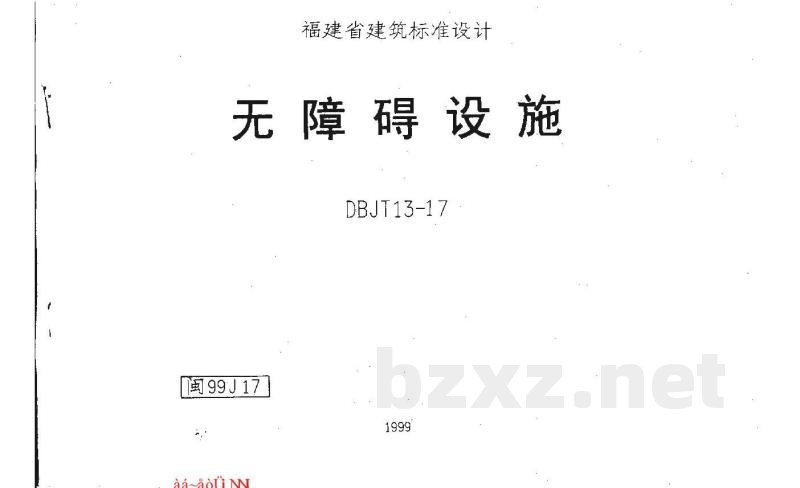

闽99J17 无障碍设施

福建省建筑标准设计 无障碍设施 (DBJT13-17)

批准部门：福建省建设委员会
主编单位：福建省南平市建筑设计研究院
实行日期：2000年1月1日
批准文号：闽建科[1999] 57号
统一编号：DBJT13-17
图集号：闽99J17

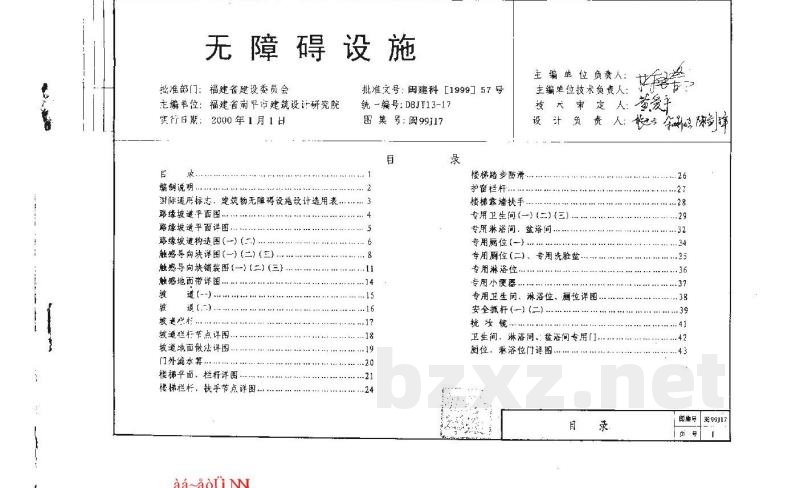

目录
1. 国际通用标志
2. 建筑物无障碍设施设计选用表
3. 路缘坡道平面图及详图
4. 触感导向详图（含触感导向块、触感地面带）
5. 坡道栏杆节点详图及坡道地面做法详图
6. 楼梯平面、栏杆及扶手节点详图
7. 楼梯踏步防滑及护窗栏杆
8. 专用卫生间、淋浴间、洗脸盆、小便器等详图

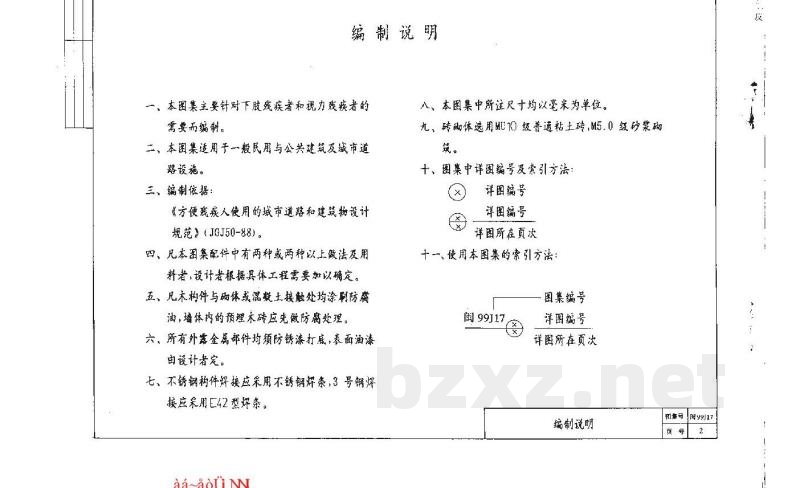

编制说明
一、本图集主要针对下肢残疾者和智力残疾者的需要而编制。
二、本图集适用于一般民用与公共建筑及城市道路设施。
三、编制依据：方便残疾人使用的城市道路和建筑物设计规范 (JGJ50-88)。
四、本图集配件中有两种或两种以上做法及用料者，设计者根据具体工程需要加以确定。
五、本构件与木材或混凝土接触处均涂刷防腐，墙体内的预埋砖应先做防腐处理。
六、所有外露金属部件均须防锈漆打底，表面油漆由设计者定。
七、不锈钢件焊接应采用不锈钢焊条，3号钢焊接应采用E42型焊条。
八、本图集中所注尺寸均以毫米为单位。
九、基础体选用HL10级普通粘土砖，M5.0级砂浆砌筑。
十、详图编号及索引方法见图集索引。

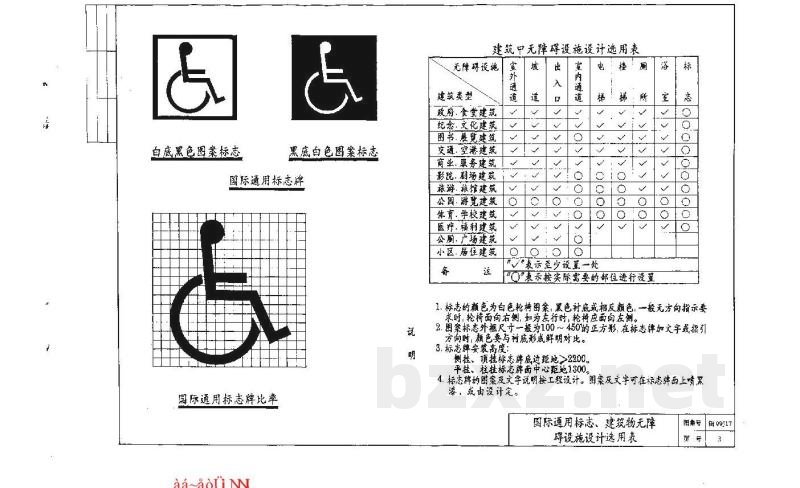

标志设计说明
1. 标志的底色为白色轮椅图案，底色衬底或相反颜色。一般无方向指示要求时，轮面向右侧；如为左行时，轮椅应指向左侧。
2. 图案标志外框尺寸一般为100～450mm的正方形。在标志牌加文字或指引方向时，颜色要与衬底形成鲜明对比。
3. 标志牌安装高度：侧挂、顶挂标志牌底边距地 > 2200mm；平挂、柱挂标志牌面中心距地 1300mm。
4. 图案及文字说明按工程设计，图案及文字可在标志牌面上喷黑漆，或由设计确定。

建筑物无障碍设施设计选用表
建筑类型包括：政府、食堂、纪念、文化、图书馆、交通（空港）、商业、服务、影院、剧场、旅游、旅馆、公园、游乐、体育、学校、医疗、福利、公厕、广场、小区及住宅。

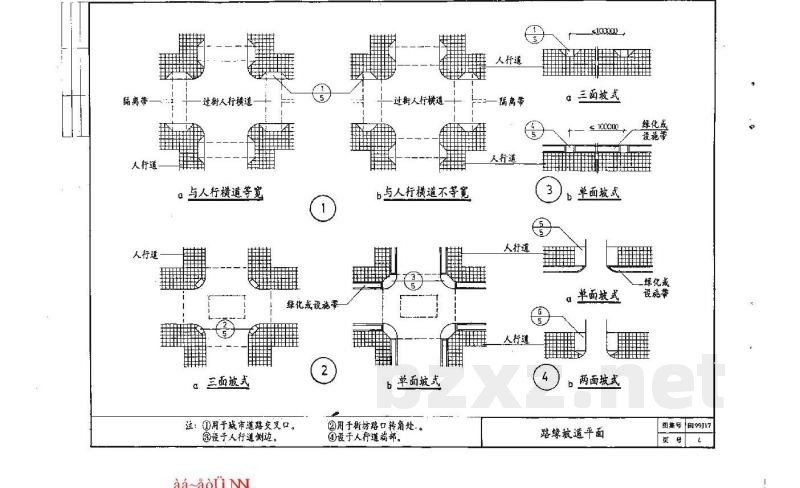

路缘坡道设计规范
1. 路缘坡道宽度按工程设计。
2. 本图按人行道高出车行道路面150mm设计，其它地形条件下的路缘坡道形式，尺寸参照本图并按实际情况另行注明。
3. 横向及转角型路缘坡道的适宜坡度为1:12，极限坡度为1:10；纵向型的适宜坡度应为1:20。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
