02SS405-2 给水塑料管安装

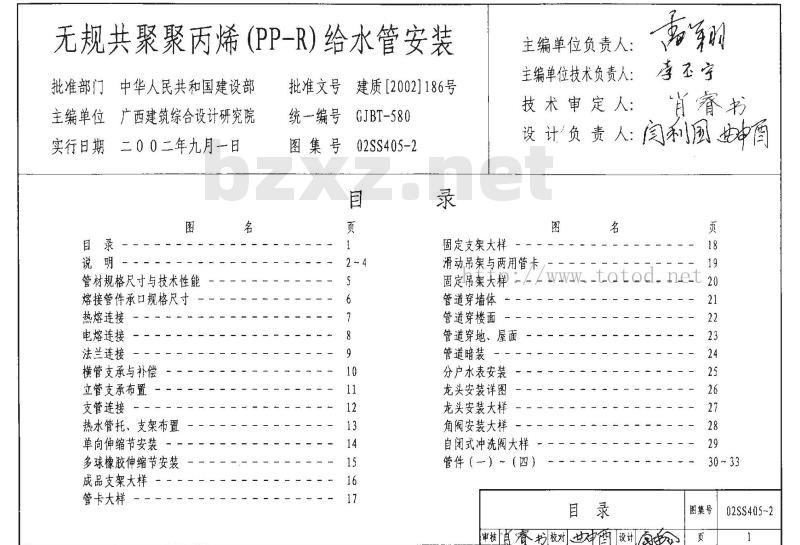

无规共聚聚丙烯(PP-R)给水管安装

图集号：02SS405-2  页：1

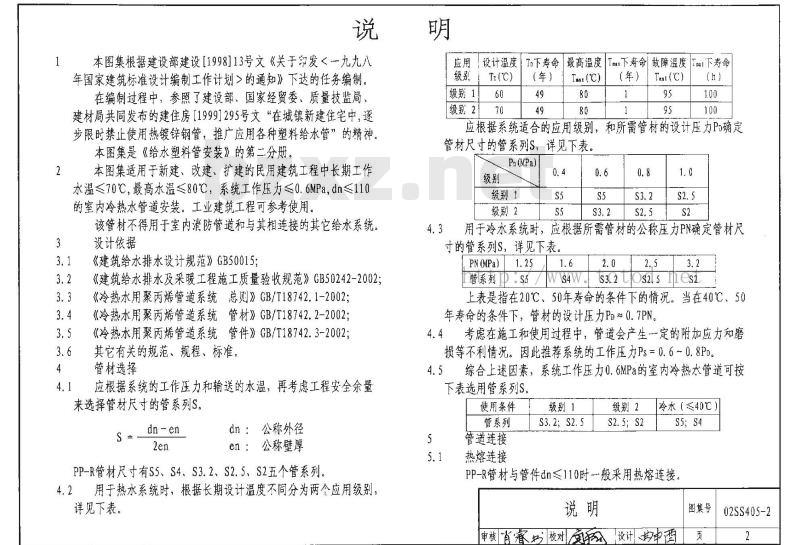

说明

1

本图集根据建设部[1998]13号文《关于印发<一九九八年国家建筑标准设计编制工作计划>的通知》下达的任务编制。

在编制过程中，参照了建设部、国家经贸委、质量技监局、建材局共同发布的建住房[1999]205号文“在城镇新建住宅中，逐步限时禁止使用热镀锌钢管，推广应用各种塑料给水管”的精神。

本图集是《给水塑料管安装》的第二分册。

2

本图集适用于新建、改建、扩建的民用建筑工程中长期工作水温≤70℃, 最高水温≤80℃，系统工作压力≤0.6MPa, dn≤110的室内冷热水管道安装。工业建筑工程可参考使用。

该管材不得用于室内消防管道和与其相连接的其它给水系统。

3

设计依据

1. 3.1 《建筑给水排水设计规范》GB50015；
2. 3.2 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
3. 3.3 《冷水用聚丙烯管道系统 总则》GB/T18742.1-2002；
4. 3.4 《冷水用聚丙烯管道系统 管材》GB/T18742.2-2002；
5. 3.5 《冷水用聚丙烯管道系统 管件》GB/T18742.3-2002；
6. 3.6 其它有关的规范、规程、标准。

4

管材选择

1. 4.1 应根据系统的工作压力和输送的水温，再考虑工程安全余量来选择管材尺寸的管系列S。

S = (dn - en) / 2en    dn : 公称外径
                            en : 公称壁厚

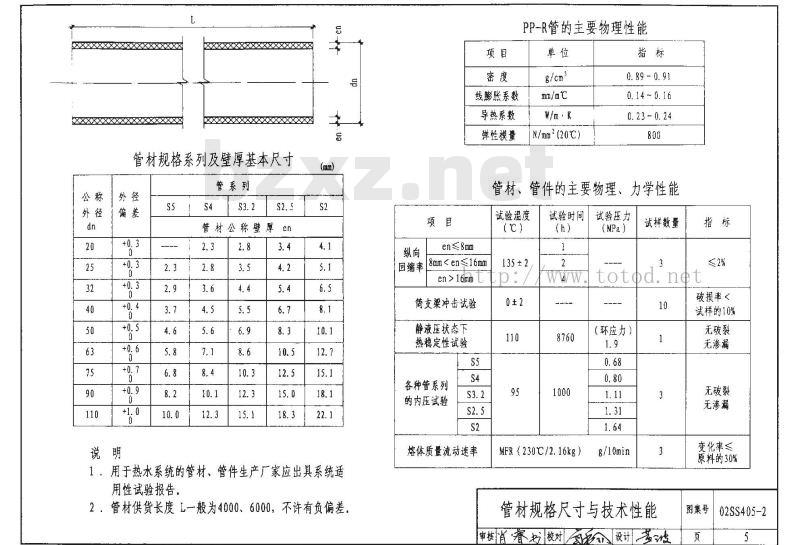

PP-R管材尺寸有S5、S4、S3.2、S2.5、S2五个管系列。

2. 4.2 用于热水系统时，根据长期设计温度不同分为两个应用级别，详见下表。

应用 级别				最高温度 Tmax(℃)		故障温度 Tmax(℃)	Tmax下寿命 (h)
	设计温度 To(℃)	To下寿命 (年)			Tmax下寿命 (年)
级别 1	60	49		80	1	95	100
级别 2	70	49		80	1	95	100

应根据系统适合的应用级别，和所需管材的设计压力Pb确定管材尺寸的管系列S，详见下表。

级别	Pb(MPa)
	0.4	0.6	0.8	1.0
级别 1	S5	S5	S3.2	S2.5
级别 2	S5	S3.2	S2.5	S2

3. 4.3 用于冷水系统时，应根据所需管材的公称压力PN确定管材尺寸的管系列S，详见下表。

	PN(MPa)
	1.25	1.6	2.0	2.5	3.2
管系列S	S5	S4	S3.2	S2.5	S2

上表是指在20℃、50年寿命的条件下的情况。当在40℃，50年寿命的条件下，管材的设计压力Pb = 0.7PN。

4. 4.4 考虑在施工和使用过程中，管道会产生一定的附加应力和磨损等不利情况。因此推荐系统的工作压力Ps = 0.6 ~ 0.8Pb。
5. 4.5 综合上述因素，系统工作压力0.6MPa的室内冷热水管道按下表选用管系列S。

使用条件
	级别 1	级别 2	冷水 (≤40℃)

管系列 S3.2; S2.5    S2.5; S2    S5; S4

5

管道连接

1. 5.1 热熔连接

PP-R管材与管件dn≤110时一般采用热熔连接。

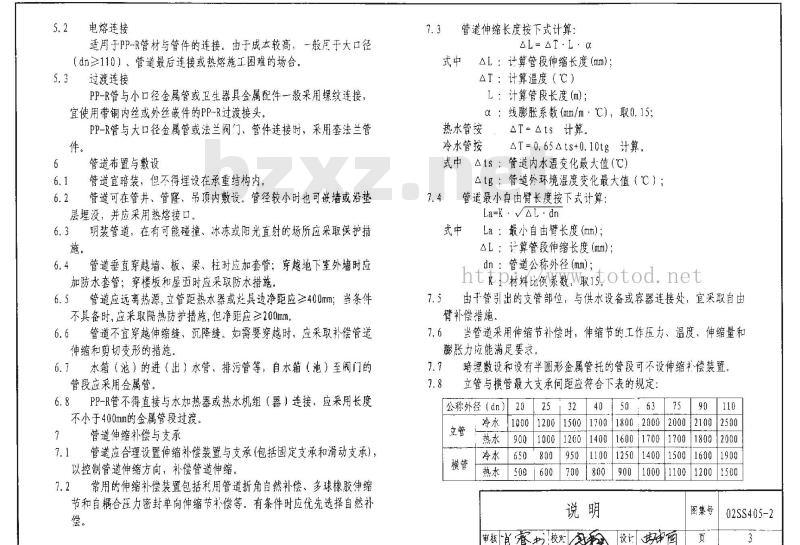

5.2 电熔连接
适用于PP-R管材与管件的连接。由于成本较高，一般用于大口径(dn≥110)、管道最后连接或热熔施工困难场合。

5.3 过渡连接
PP-R管与小口径金属管或卫生器具金属配件一般采用螺纹连接，宜使用带铜内丝或外丝嵌件的PP-R过渡接头。
PP-R管与大口径金属管或法兰阀门、管件连接时，采用套法兰管件。

6 管道布置与敷设
6.1 管道应暗装，但不得埋设在承重结构内。
6.2 管道可在管井、吊顶、吊项内敷设。管径较小时也可暗墙或沿垫层埋设，并应采用热熔接口。
6.3 明装管道，在有可能碰撞、冰冻或阳光直射的场所应采取保护措施。
6.4 管道垂直穿越墙、板、梁、柱时应加套管；穿越地下室外墙时应加防水套管；穿越板和屋面时应采取防水措施。
6.5 管道应远离热源。立管距热水器或灶具边净距应≥400mm；当条件不具备时，应采取隔热防护措施，但净距应≥200mm。
6.6 管道不宜穿越伸缩缝、沉降缝，如需要穿越时，应采取补偿管道伸缩和剪切变形的措施。
6.7 水箱（池）的进（出）水管，排污管等，自水箱（池）至阀门的管段应采用金属管。
6.8 PP-R管不得直接与水加热器或热水机组（器）连接，应采用长度不小于400mm的金属管段过渡。

7 管道伸缩补偿与支承
7.1 管道应合理设置伸缩补偿装置与支承（包括固定支承和滑动支承），以控制管道伸缩方向，补偿管道伸缩。
7.2 常用的伸缩补偿装置包括利用管道折角自然补偿、多球橡胶伸缩节和自耦合压力密封单向伸缩节补偿等。有条件时应优先选择自然补偿。

7.3 管道伸缩长度按下式计算：
ΔL = ΔT · L · α
式中：ΔL——计算管段伸缩长度(mm)；
  ΔT——计算温度(℃)；
  L——计算管段长度(m)；
  α——线膨胀系数(mm/m·℃)，取0.15。
热水管按 ΔT = Δts 计算。
冷水管按 ΔT = 0.65Δts+40.10tg 计算。

式中：Δts——管道内水温变化最大值(℃)；
  Δtg——管道外环境温度变化最大值(℃)。

7.4 管道最小自由臂长度按下式计算：
La = K · √(L·dN)
式中：La——最小自由臂长度(mm)；
  ΔL——计算管段伸缩长度(mm)；
  dN——管道公称外径(mm)；
  K——材料比例系数，取1.5。

7.5 由干管引出的支管部位，与供水设备或容器连接处，宜采取自由臂补偿措施。

7.6 当管道采用伸缩节补偿时，伸缩节的工作压力、温度、伸缩量和膨胀力应能满足要求。

7.7 暗敷敷设和设有半圆形金属管托的管段可不设伸缩补偿装置。

7.8 立管与横管最大支承间距应符合下表的规定：

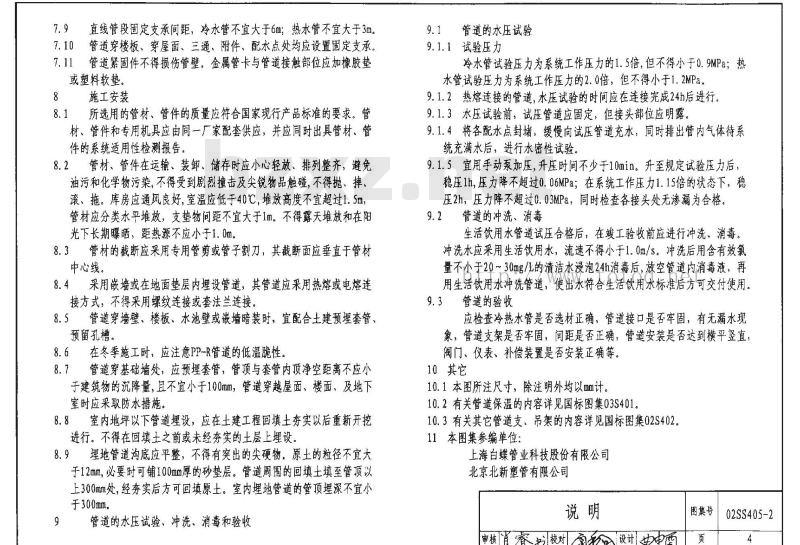

说明图集号 02SS405-2
审核：    校对：    设计：    页  3
