皖2007G417 预制混凝土檩条及坡屋面建筑构造

安徽省工程建设标准设计

预制混凝土檩条及坡屋面建筑构造

安徽省工程建设标准设计办公室
2007.3.合肥

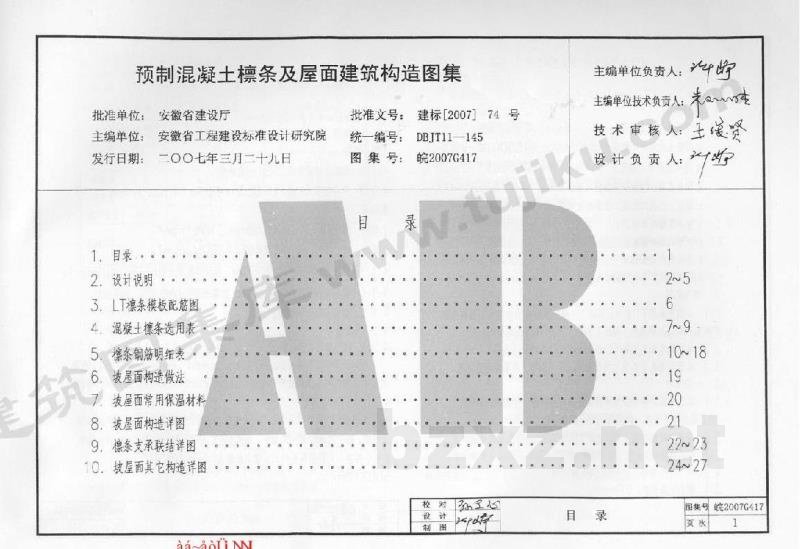

目录

校核：张王心
设计：
制图： 目录 图集号 皖2007G417
页次 1

åã~àòÜ NL

设计说明

1. 设计依据

2. 适用范围

2.1 本图集适用于6层及6层以下一般民用建筑的坡屋面，檩条正放于砖墙、梁等支承点上，檩条上铺放木基层或SGC屋面板。

2.2 本图集适用于抗震设防烈度为七度及七度以下地区。

2.3 本图集檩条不适用于侵蚀环境、露天环境、高温高湿度环境。

3. 一般说明

3.1 本图集设计的檩条为预制钢筋混凝土地梁，主筋采用HPB235级钢筋（I级）和HRB335级钢筋（II级）。

3.2 屋面荷载按粘土瓦、水泥瓦、木质或SGC屋面板考虑。

3.3 檩条跨度分为：2.7、3.0、3.3、3.4、3.6、3.9、4.0、4.2、4.5，（单位：m）共九种。

3.4 檩条支承长度≥80mm。

3.5 檩条出山墙外皮≤500mm。

4. 材料选用

4.1 檩条

4.1.1 混凝土强度等级C25（一类环境）。

4.1.2 受力钢筋为I级（HPB235）和II级（HRB335）的热轧钢筋。
I级钢，代号“φ”，抗拉强度设计值fy=210N/mm²；
II级钢，代号“Φ”，抗拉强度设计值fy=300N/mm²。

4.1.3 预埋件锚板采用HPB235钢，抗拉强度设计值fy=210N/mm²。

4.1.4 预埋件锚筋采用Q235级钢，焊条采用E43型。

4.1.5 檩条主筋保护层为20mm。

4.2 屋面板

4.2.1 木基层板

木材材质等级为板材I c级，厚度≥15mm，含水率不大于18%。应满足《木结构工程施工质量验收规范》GB50206，以及相关产品标准的规定。

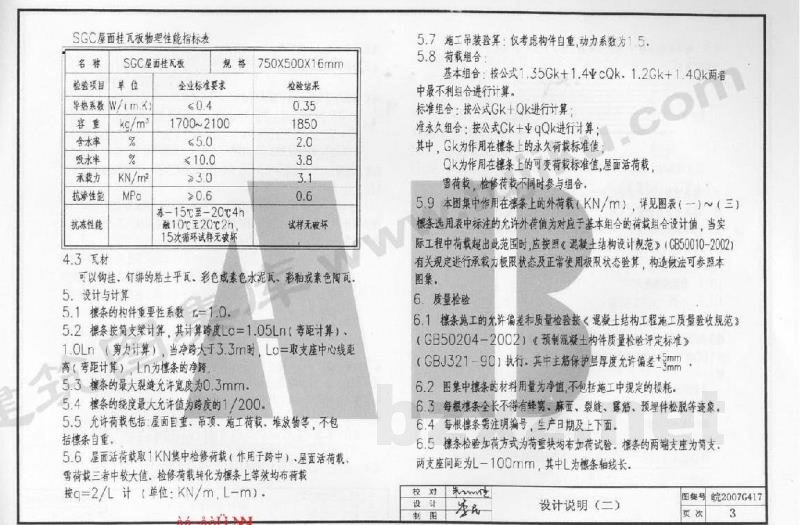

4.2.2 SGC屋面板

由保温材料及多种化学原料合成的板材，该产品具有耐高低温时腐蚀、无毒无污染、防火防水、有一定韧性、抗拉抗折、可锯可钉、施工方便、造价低等特点，并有一定保温隔热作用；常用规格为550X500X15mm，750X500X16mm。
