黔07J105 外墙外保温建筑构造

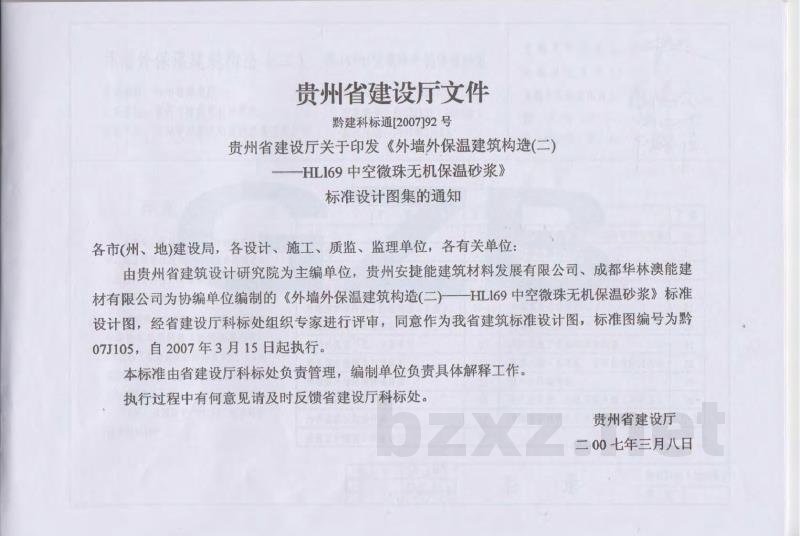

贵州省建设厅文件

黔建科标通[2007]92 号

贵州省建设厅关于印发《外墙外保温建筑构造(二)——HL169 中空微珠无机保温砂浆》标准设计图集的通知

各市(州、地)建设局，各设计、施工、质监、监理单位，各有有关单位：

由贵州省建筑设计研究院为主编单位，贵州安捷能建筑材料发展有限公司、成都华林澳能建材有限公司为协编单位编制的《外墙外保温建筑构造(二)——HL169 中空微珠无机保温砂浆》标准设计图，经省建设厅科标处组织专家进行评审，同意作为我省建筑标准设计图，标准图编号为黔07J105，自2007年3月15日起执行。

本标准由省建设厅科标处负责管理，编制单位负责具体解释工作。

执行过程中有何意见请及时反馈省建设厅科标处。

外墙外保温建筑构造（二）

HL169中空微珠无机保温砂浆

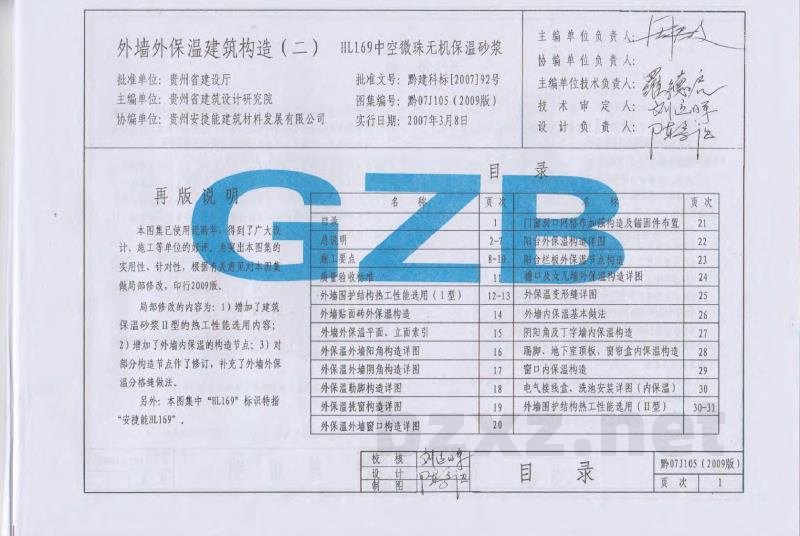

再版说明

本图集已使用近两年，得到了广大设计、施工等单位的欢迎。为突出本图集的实用性、针对性，根据有关意见对本图集做局部修改，印行2009版。

局部修改的内容为：1）增加了建筑保温砂浆Ⅱ型的热工性能选用内容；2）增加了外墙外保温的构造节点；3）对部分构造节点作了修订，补充了外墙外保温分格缝做法。

另外：本图集中“HL169”标识特指“安捷能HL169”。

目 录

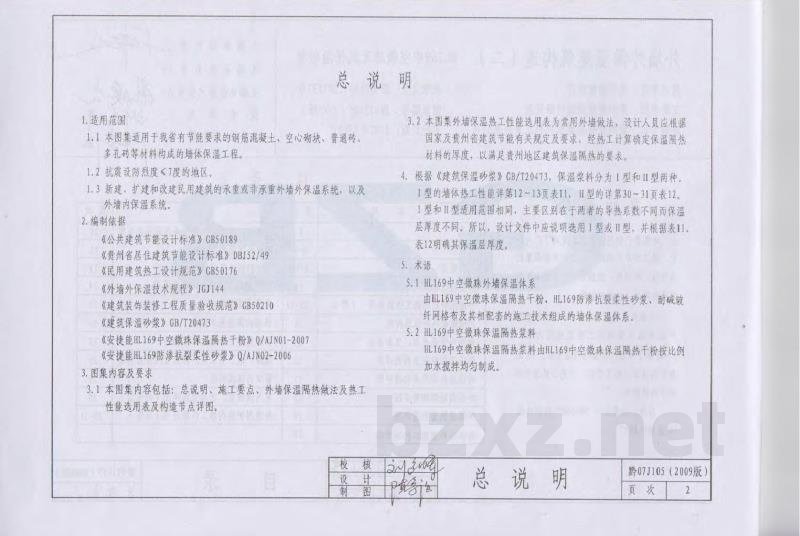

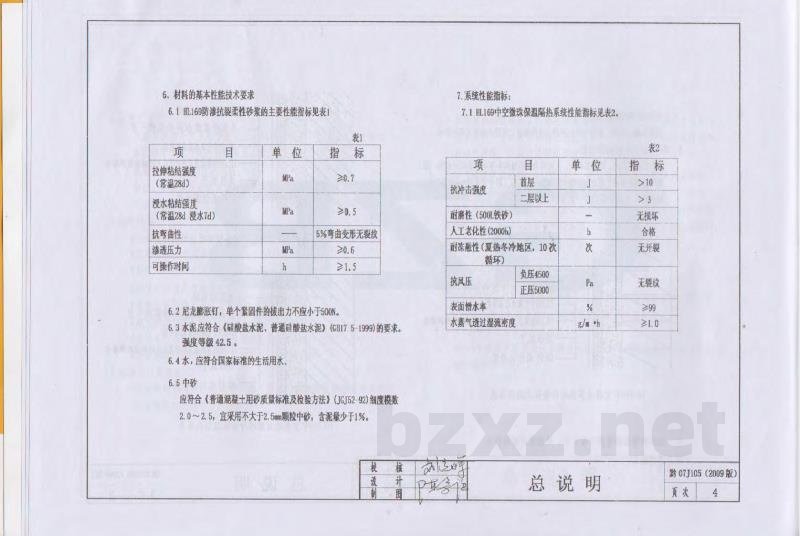

总 说 明

1. 适用范围

1.1 本图集适用于我省有节能要求的钢筋混凝土、空心砌块、普通砖、多孔砖等材料构成的墙体保温工程。

1.2 抗震设防烈度≤7度的地区。

1.3 新建、扩建和改建民用建筑的承重或非承重外墙外保温系统，以及外墙内保温系统。

2. 编制依据

• 《公共建筑节能设计标准》 GB50189
• 《贵州省居住建筑节能设计标准》 DBJ52/49
• 《民用建筑热工设计规范》 GB50176
• 《外墙外保温工程技术规程》 JGJ144
• 《建筑装饰装修工程质量验收规范》 GB50210
• 《建筑保温砂浆》 GB/T20473
• 《安捷能HL169中空微珠保温隔热干粉》 Q/AJN01-2007
• 《安捷能HL169防渗透抗裂柔性砂浆》 Q/AJN02-2006

3. 图集内容及要求

3.1 本图集内容包括：总说明、施工要点、外墙保温做法及热工性能选用表及构造节点详图。

3.2 本图集外墙保温热工性能选用表为常用外墙做法，设计人员应根据国家及贵州省建筑节能有关规定及要求，经热工计算确定保温隔热材料的厚度，以满足贵州地区建筑保温隔热的要求。

4. 根据《建筑保温砂浆》 GB/T20473，保温浆料分为 I型和 II型两种。
I型的墙体热工性能详见12~13页表11，II型的详第30~31页表12。
I型和 II型适用范围相同，主要区别在于两者的导热系数不同而保温层厚度不同，所以，设计文件中应说明选用 I 型或 II 型，并根据表11、表12明确其保温层厚度。

5. 术语

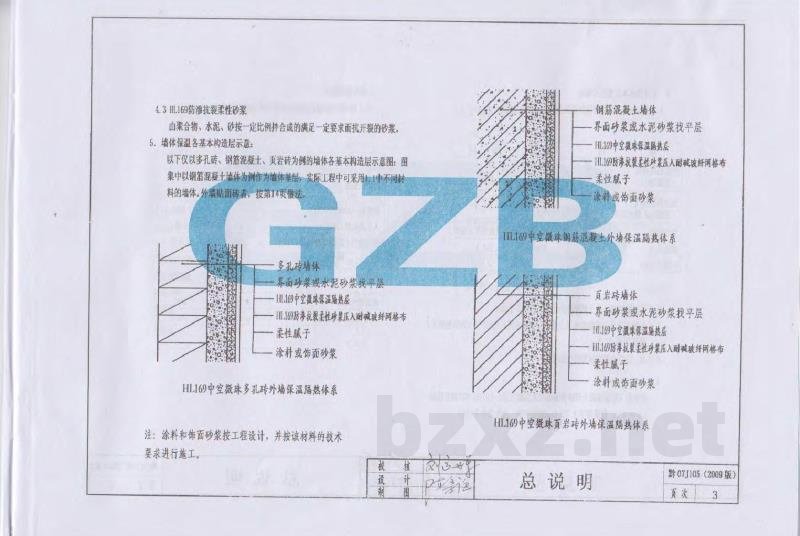

5.1 HL169中空微珠外墙保温体系
由HL169中空微珠保温隔热干粉，HL169防渗透抗裂柔性砂浆、耐碱玻纤网格布及其相配套的施工技术组成的墙体保温体系。

5.2 HL169中空微珠保温隔热浆料
HL169中空微珠保温隔热浆料由HL169中空微珠保温隔热干粉按比例加水搅拌均匀制成。
