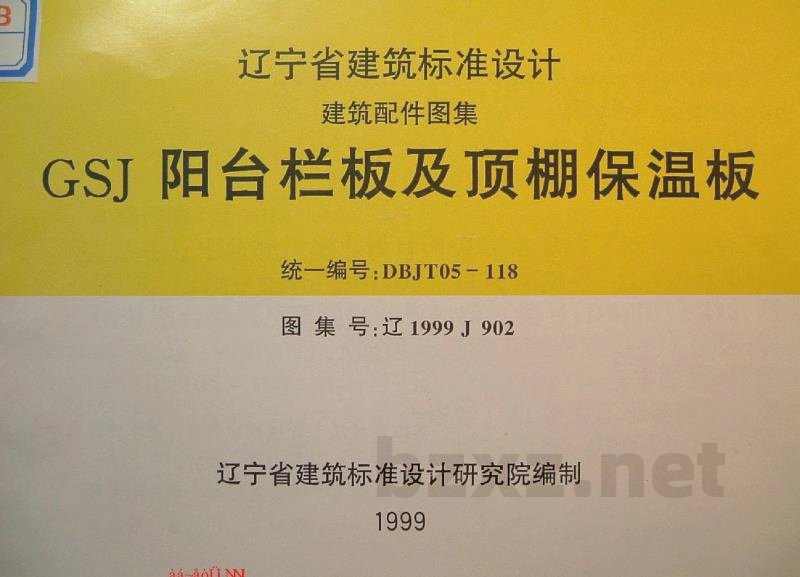

辽1999J902 GSJ阳台栏板及顶棚保温板

辽宁省建筑标准设计 建筑配件图集
GSJ阳台栏板及顶棚保温板
统一编号：DBJT05-118 | 图集号：辽1999J902
编制单位：辽宁省建筑标准设计研究院
实行日期：1999年12月1日
批准文号：辽建发119991132号

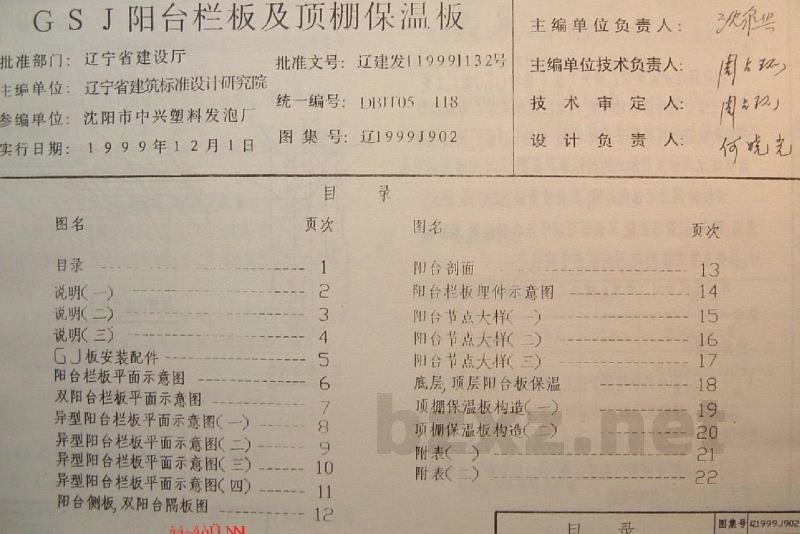

目录
说明（一）
说明（二）
说明（三）
GJ板安装配件
阳台栏板平面示意图
双阳台栏板平面示意图
异型阳台栏板平面示意图（一）
异型阳台栏板平面示意图（二）
异型阳台栏板平面示意图（三）
异型阳台栏板平面示意图（四）
阳台侧板
双阳台隔板图
阳台剖面
阳台栏板理件示意图
阳台节点大样（一）
阳台节点大样（二）
阳台节点大样（三）
底层顶层阳台板保温
顶棚保温板构造（一）
顶棚保温板构造（二）
附表

一、概述
钢丝网架水泥聚苯乙烯夹芯板（简称GSJ板），主要采用三维空间焊接钢丝网架，内填阻燃型聚苯乙烯泡沫塑料板构成，两面或单面喷抹水泥砂浆后形成的构件。该板材具有重量轻、强度高、防火、保温、隔声、抗震等性能，其表面可以喷涂各种涂料，或粘贴磁砖、马赛克等装饰材料，可广泛用于建筑工程。

二、适用范围
（一）GSJ阳台栏板适用于低层、多层及中高层民用住宅；
（二）GSJ顶棚保温板用作屋面等保温系统的补充或加强，用于原保温不满足节能要求的建筑和其他有特殊要求的部位；
（三）GSJ板不适用于高温条件（即砂浆或混凝土表面温度大于60℃）的建筑物。

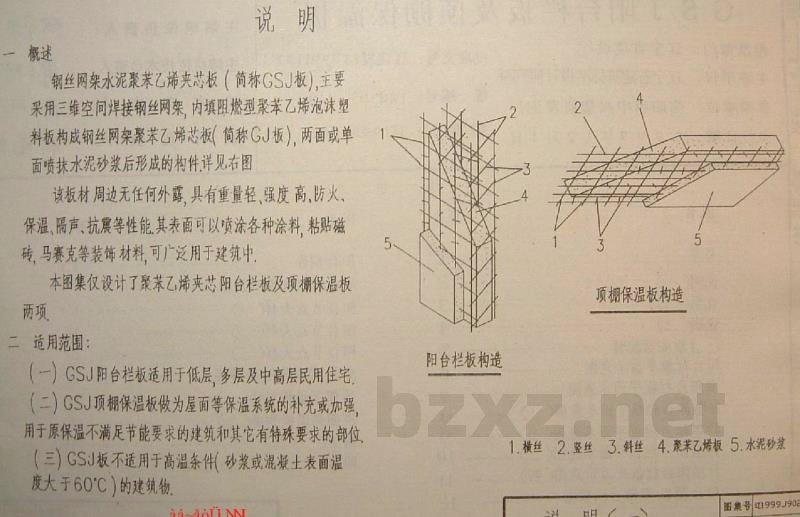

三、GSJ板的结构组成
1. 横丝
2. 竖丝
3. 斜丝
4. 聚苯乙烯板
5. 水泥砂浆

四、编制依据
（一）中华人民共和国建材行业标准《钢丝网架水泥聚苯乙烯夹芯板》（JC623-1996）；
（二）中华人民共和国黑色冶金行业标准《钢丝网架夹芯板用钢丝》（YB/T126-1997）；
（三）中华人民共和国行业标准《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）；
（四）辽宁省地方标准《民用建筑节能设计标准实施细则（采暖居住建筑部分）》（DB211007-1998）；
（五）中华人民共和国国家标准《民用建筑热工设计规范》（GB50176-93）；
（六）中华人民共和国公安部关于印发《关于印发钢丝网架水泥聚苯乙烯复合板防火安全问题论证会会议纪要的函》的相关规定；
（七）沈阳市中兴塑料发泡厂提供的技术资料及相关检验报告。

五、GSJ板的结构组成详解
（一）聚苯乙烯泡沫塑料芯板：采用阻燃型（ZR型），氧指数 > 30；抗压强度 > 8N/mm²；密度为 15kg/m³；芯板厚度由设计根据热工计算确定。
（二）钢丝网片：两侧钢丝直径为 2mm，网格规格为 50x50 或 25x50 (mm)；每个网格斜插直径为 2.2mm 的腹丝，腹丝采用低碳钢丝，抗拉强度 > 550N/mm²。
（三）水泥砂浆：强度等级不小于 M10。

六、GSJ板基本性能
GSJ板建筑物理性能指标表：
- 热阻 (m·K/W)：> 0.65（以100mm厚板为例）
- 隔声指数 (dB)：> 40
- 抗冻性 (次)：> 45
备注：试验后不得有脱落、开裂、起层等损坏现象。注：GSJ板的聚苯乙烯泡沫塑料内芯厚度为 50mm，砂浆表面未作饰面处理。
