皖2000J102 烧结承重多孔砖墙体构造

安徽省工程建设标准设计：烧结承重多孔砖墙体构造
统一编号：DBJT11-110
图集号：皖2000J102
批准部门：安徽省建设厅
主编单位：安徽省工程建设标准设计研究院
协编单位：合肥市墙体改革办公室
实行日期：2000年3月

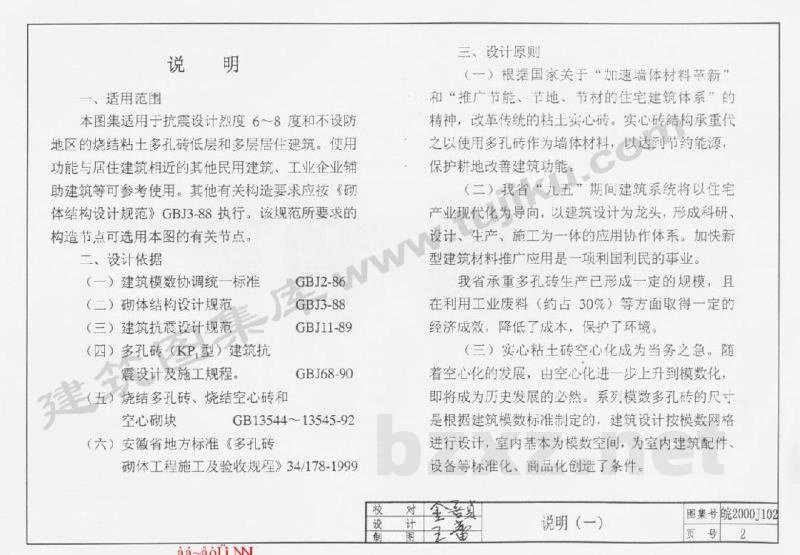

一、适用范围
本图集适用于抗震设计烈度6~8度和不设防地区的烧结粘土多孔砖低层和多层居住建筑。使用功能与居住建筑相近的其他民用建筑、工业企业辅助建筑等可参考使用。其他有关构造要求应按《砌体结构设计规范》GBJ3-88执行。

二、设计依据
（一）建筑模数协调统一标准
（二）《砌体结构设计规范》GBJ11-89
（三）《建筑抗震设计规范》GB68-90
（四）《多孔砖（KP型）建筑抗震设计及施工规程》GB13544~13545-92
（五）安徽省地方标准《多孔砖砌体工程施工及验收规程》DB34/178-1999

三、设计原则
（一）根据国家关于“加速墙体材料革新”和“推广节能、节地、节材的住宅建筑体系”的精神，推广使用多孔砖作为墙体材料，以达到节约能源、保护耕地、改善建筑功能的目的。
（二）以建筑设计为龙头，形成科研、设计、生产、施工为一体的应用协作体系，加快新材料的推广应用。
（三）实心粘土砖空心化是行业发展的必然趋势。系列模数多孔砖的尺寸根据建筑模数标准制定，便于建筑设计按模数网格进行，为室内配件设备的标准化、商品化创造了条件。

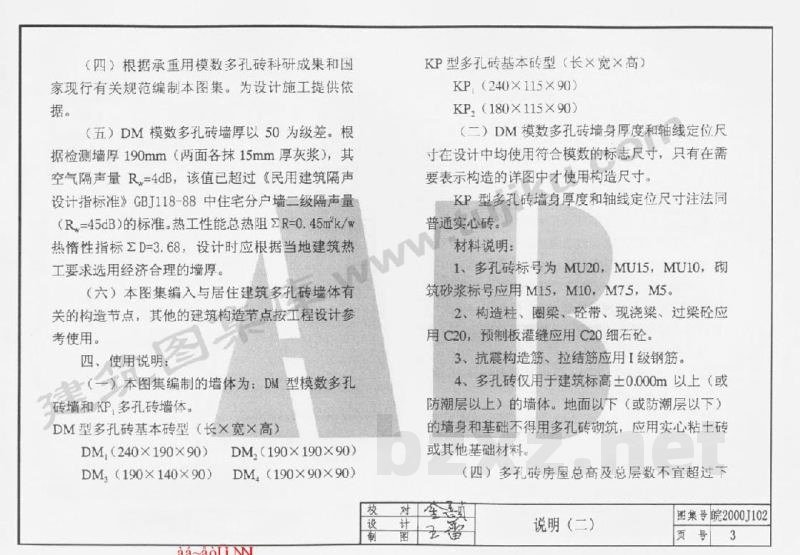

（四）根据承重用模数多孔砖科研成果和国家现行有关规范编制本图集，为设计施工提供依据。
（五）DM型模数多孔砖墙厚以50mm为级差。经检测，墙厚190mm（两面各抹15mm厚灰浆）时，空气隔声量R≥45dB，符合《民用建筑隔声设计标准》GBJ118-88的要求；总热阻R≥0.45m²·K/W，热工性能良好。
（六）本图集编入与居住建筑多孔砖墙体有关的构造节点，其他构造节点可按工程设计参考使用。

四、使用说明
（一）本图集编制的墙体类型：
1. DM型模数多孔砖墙体：
DM(240x190x90)、DM1(190x140x90)、DM2(190x190x90)、DM3(190x90x90)
2. KP型多孔砖墙体：
KP(240x115x90)、KP1(180x115x90)

（二）尺寸标注：
DM型模数多孔砖墙身厚度和轴线定位尺寸在设计中均使用符合模数的标志尺寸，在构造详图中则使用构造尺寸；KP型多孔砖标注方法同普通实心砖。

（三）材料要求：
1. 砖材标号：MU20、MU15、MU10；砌筑砂浆标号：M15、M10、M7.5、M5。
2. 混凝土要求：构造柱、圈梁、砼带、现浇梁、过梁砼应采用C20；预制板灌缝应用C20细石砼。
3. 钢筋要求：抗震构造筋、拉结筋应用I级钢筋。
4. 施工范围：多孔砖仅用于建筑标高0.000m以上（或防潮层以上）的墙体。地而以下（或防潮层以下）的墙身和基础不得用多孔砖砌筑，应使用实心粘土砖或其他基础材料。

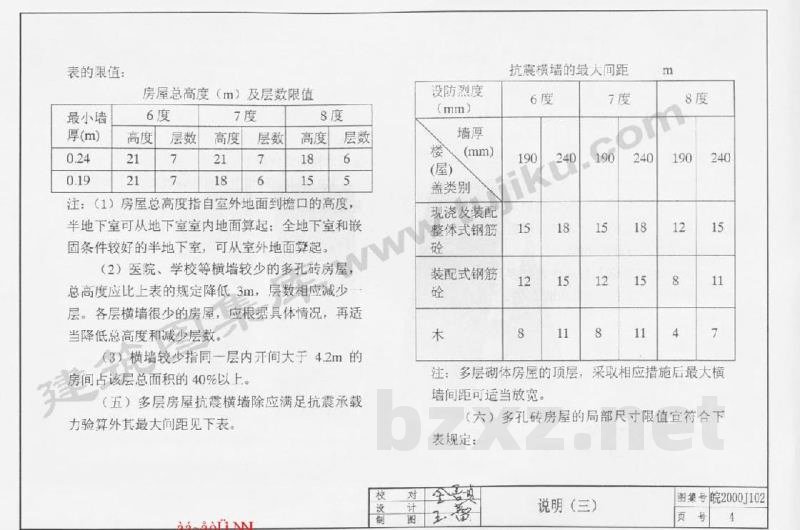

（四）房屋高度及层数限值：
- 6度烈度：房屋总高度≤21m，层数≤7层。
- 7度烈度：房屋总高度≤21m，层数≤7层。
- 8度烈度：房屋总高度≤18m，层数≤6层。
注：医院、学校等横墙较少的多孔砖房屋，总高度应比上表规定降低3m，层数相应减少。横墙较少指同一层内开间大于4.2m的房间占该层总面积的40%以上。

（五）多层房屋抗震横墙最大间距：
- 6度：现浇及装配式钢筋砼墙最大间距15m，木结构15m。
- 7度：现浇及装配式钢筋砼墙最大间距12m，木结构11m。
- 8度：现浇及装配式钢筋砼墙最大间距12m，木结构15m。

（六）多孔砖房屋局部尺寸限值：
1. 承重窗间墙最小宽度：1.0m (6~8度)。
2. 承重外墙尽端至门窗洞边最小距离：6~7度为1.0m，8度为1.5m。
3. 非承重外墙尽端至门窗洞边最小距离：6~8度均为1.0m。
4. 内墙阳角至门窗洞边最小距离：6~7度为1.0m，8度为0.5m。
5. 无锚固女儿墙最大高度：6~8度均为0.5m。

（七）多孔砖房屋总高度与总宽度的最大比值：
- 6~7度：2.5
- 8度：2.0

（八）温度伸缩缝间距：
根据屋盖类别（整体式或装配式）及是否具有保温层，间距在40m至100m之间采用。
