皖2002S203 硬聚氯乙烯（PVC-U）、聚乙烯(PE)双壁波纹管埋地排水管道工程安装

安徽省工程建设标准设计：硬聚氯乙烯（PVC-U）、聚乙烯（PE）双壁波纹管理地排水管道工程安装图集
统一编号：DBJT11-109
图集号：皖2002S203

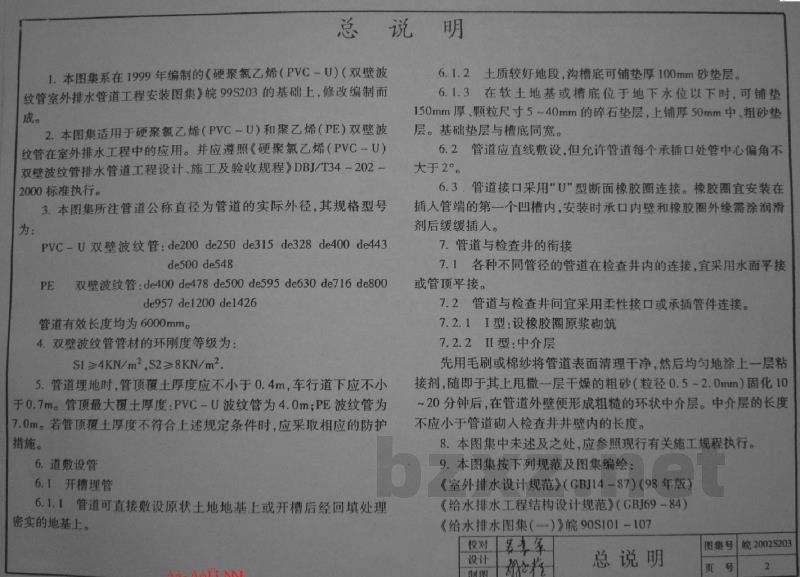

【总说明】
1. 本图集系在1999年编制的《硬聚氯乙烯（PVC-U）（双壁波纹管室外排水管道工程安装图集》（皖99S203）的基础上修改编制而成。
2. 本图集适用于硬聚氯乙烯（PVC-U）和聚乙烯（PE）双壁波纹管在室外排水工程中的应用。施工应遵照《硬聚氯乙烯（PVC-U）双壁波纹管排水管道工程设计、施工及验收规程》（DBJ/T34-202-2000）标准执行。

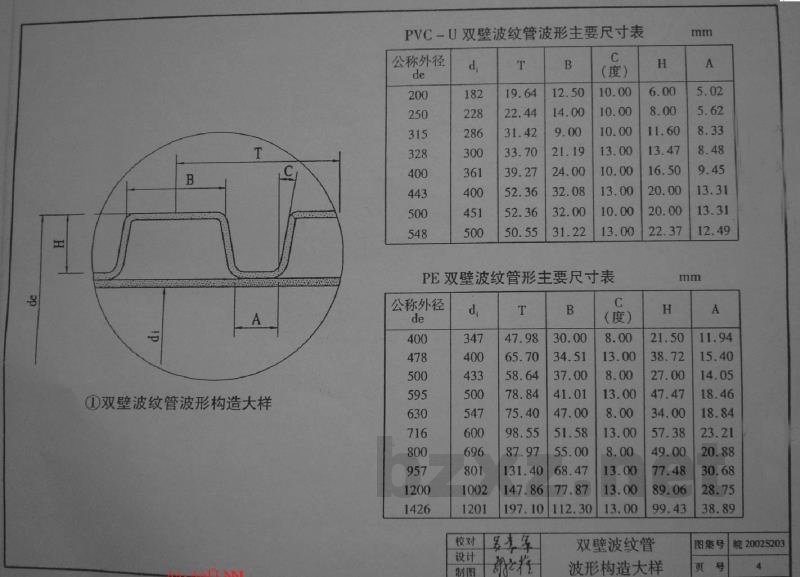

3. 管道公称直径为管道的实际外径，规格型号如下：
- PVC-U双壁波纹管：de200, de250, de315, de328, de400, de443, de500, de548
- PE双壁波纹管：de400, de478, de500, de595, de630, de716, de800, de957, de1200, de1426
管道有效长度均为6000mm。
4. 双壁波纹管管材的环刚度等级为：S1 $\ge$ 4KN/m², S2 $\ge$ 8KN/m²。
5. 管道埋地要求：
- 管道顶覆土厚度：一般地段不小于0.4m；车行道下不小于0.7m。
- 管顶最大覆土厚度：PVC-U波纹管为4.0m；PE波纹管为7.0m。
- 若管顶覆土厚度不符合上述规定条件时，应采取相应的防护措施。
6. 管道敷设与安装：
6.1 开槽埋管
6.1.1 管道可直接敷设在原状土地基上，或开槽后经回填处理密实的地基上。
6.1.2 土质较好地段，沟槽底可铺垫厚100mm砂垫层。
6.1.3 在软土地基或槽底位于地下水位以下时，可铺垫150mm厚、颗粒尺寸5~40mm的碎石垫层，上铺50mm厚中/粗砂垫层。基础垫层应与槽底同宽。
6.2 管道应直线敷设，但允许管道每个承插口处管中心偏角不大于2°。
6.3 管道接口采用U型断面橡胶圈连接。橡胶圈宜安装在插入管端的第一个凹槽内，安装时承口内壁和橡胶圈外缘需涂抹润滑剂后缓缓插入。
7. 管道与检查井的衔接
7.1 各种不同管径的管道在检查井内的连接，宜采用水面平接或管项平接。
7.2 管道与检查井间宜采用柔性接口或承插管件连接。
7.2.1 I型：设橡胶圈砂浆砌筑。
7.2.2 II型：中介层连接。先用毛刷或棉纱将管道表面清理干净，涂上一层粘接剂，随即撒上一层干燥的粗砂（粒径0.5~2.0mm），固化10~20分钟后，在管道外壁形成粗糙的环状中介层。中介层的长度不应小于管道插入检查井并埋入长度。
8. 本图集中未述及之处，应参照现行有关施工规程执行。
9. 本图集按下列规范编绘：《室外排水设计规范》（CBJ14-87）、《给水排水工程结构设计规范》（GBJ69-84）、《给水排水图集（一）》（皖90S101-107）。

【技术说明】
1. 图中尺寸单位均为毫米(mm)。
2. 橡胶圈采用具有耐酸碱性能的合成橡胶制成，邵氏硬度为50 $\pm$ 5 MPa。橡胶圈必须质地密实、表面平整，无气泡、气孔或其他缺陷。
3. 橡胶圈安装时，承口内壁及橡胶圈外缘需涂抹润滑剂（建议使用管道生产厂家配套供应的润滑剂）。
4. 管道必须插入至承口根部。
5. 管道与检查井连接：采用短管连接，管道承口应放在检查井的进水方向，管道插口应放在检查井的出水方向。
