辽1999T101 通风与空调工程安装（一）风管制作与连接

通风与空调工程安装（一） 风管制作与连接

批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院
实行日期：1999年12月1日
批准文号：辽建发（1999）132号
统一编号：DBJT05-104
图集号：辽1999T101

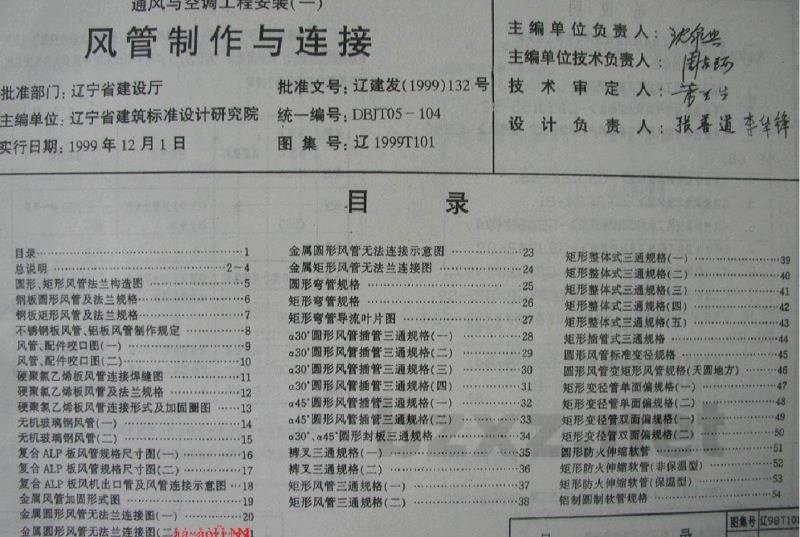

【目录】

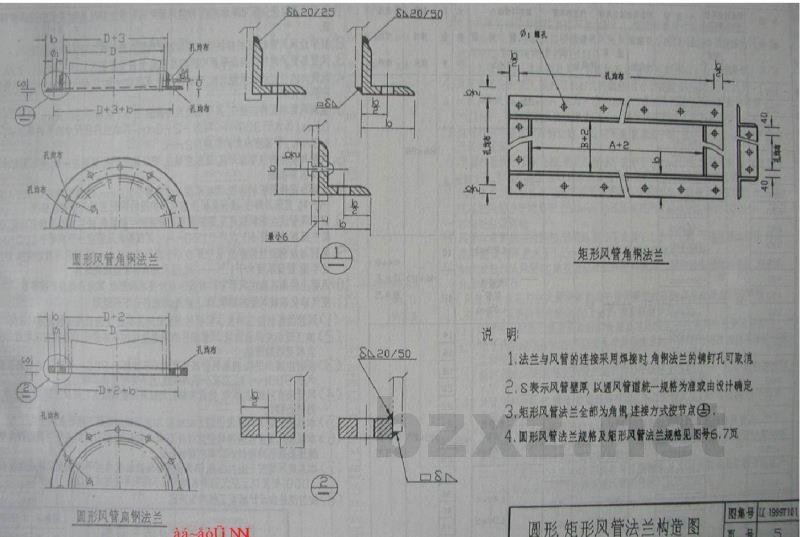

总说明；圆形、矩形风管法兰构造图；钢板圆形风管及法兰规格；钢板矩形风管及法兰规格；不锈钢板/铝板风管制作规定；风管配件咬口图；硬聚氯乙烯板风管连接焊缝图；硬聚氯乙烯板风管及法兰规格；硬聚氟乙烯板风管连接形式及加固圈图；无机玻璃钢风管；复合ALP板风管规格尺寸图；复合ALP板风机出口管及风管连接示意图；金属风管加固形式图；金属圆形风管无法兰连接图；金属矩形风管无法兰连接图；圆形套管规格；矩形弯管规格；矩形弯管导流叶片图；圆形/矩形风管插管三通规格；方形/矩形三通规格；金属/非金属风管技术要求等。

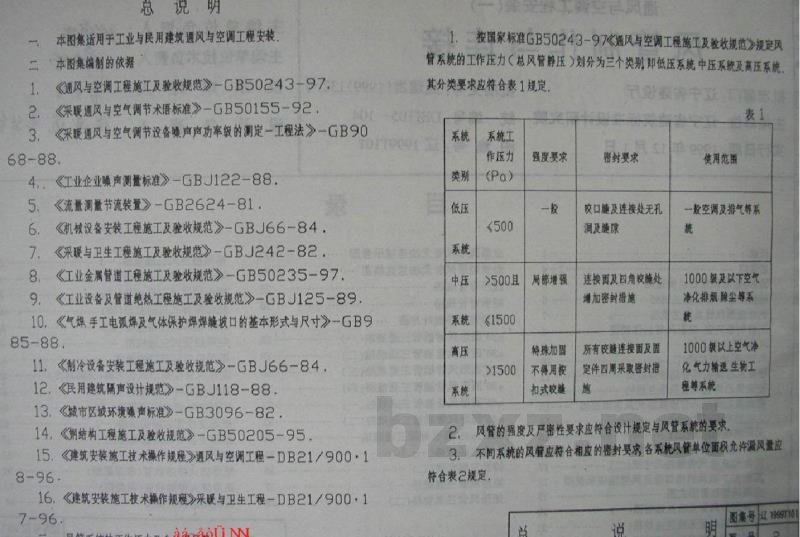

【总说明】

一、本图集适用于工业与民用建筑通风与空调工程安装。

二、本图集编制的依据：
1.《通风与空调工程施工及验收规范》-GB50243-97
2.《采暖通风与空气调节术语标准》-GB50155-92
3.《采暖通风与空气调节设备噪声声功率级的测定工程法》-GB9068-88
4.《工业企业噪声测量标准》-GBJ122-88
5.《流量测量节流装置》-GB2624-81
6.《机械设备安装工程施工及验收规范》-GBJ66-84
7.《采暖与卫生工程施工及验收规范》-GBJ242-82
8.《工业金属管道工程施工及验收规范》-GB50235-97
9.《工业设备及管道绝热工程施工及验收规范》-GBJ125-89
10.《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》-GB985-88
11.《制冷设备安装工程施工及验收规范》-GBJ66-84
12.《民用建筑隔声设计规范》-GBJ118-88
13.《城市区域环境噪声标准》-GB3096-82
14.《钢结构工程施工及验收规范》-GB50205-95
15.《建筑安装施工技术操作规程》通风与空调工程-DB21/900·18-96
16.《建筑安装施工技术操作规程》采暖与卫生工程-DB21/900·17-96

三、风管系统的工作压力及允许漏风量

1. 按国家标准GB50243-97规定，风管系统的工作压力（总风管静压）划分为三个类别：
- 低压系统 (Pressure ≤ 500Pa)：要求局部增强；密封要求为咬口及连接处无孔洞及渗漏。
- 中压系统 (500Pa < Pressure ≤ 1500Pa)：要求特殊加固；密封要求为增加密封措施。
- 高压系统 (Pressure > 1500Pa)：要求不得使用扣式咬口；密封要求为所有焊缝连接面及固定件四周采取密封措施。

2. 风管的强度及严密性要求应符合设计规定与风管系统的要求。
3. 不同系统的风管应符合相应的密封要求，单位面积允许漏风量应符合表2规定。

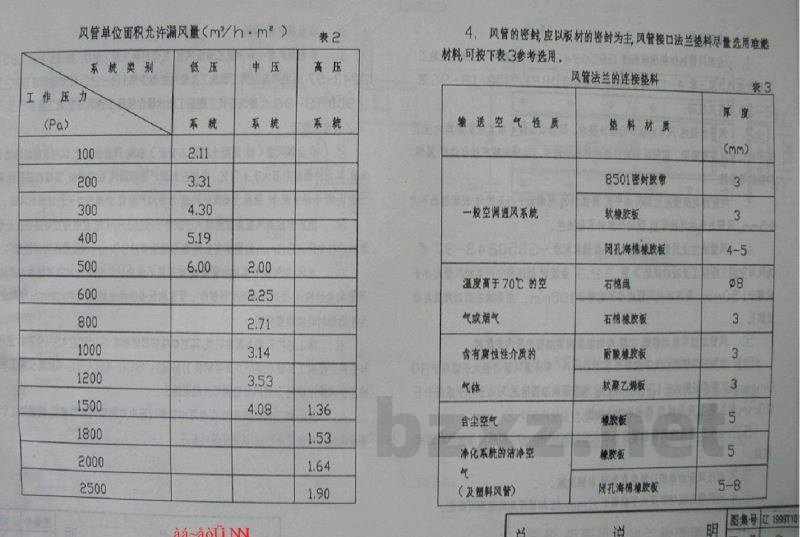

表2：风管单位面积允许漏风量 (m³/h·m²)
- 低压系统 (100-500Pa)：2.11, 3.31, 4.30, 5.19, 6.00
- 中压系统 (100-600Pa)：2.00, 2.25, 2.71, 3.14, 3.53, 4.08
- 高压系统 (100-2500Pa)：1.36, 1.53, 1.64, 1.90, 2.50

4. 风管的密封应以板材的密封为主，法兰垫料尽量选用难燃材料，参考表3选用：
表3：风管法兰连接垫料材质参考
- 空调通风系统：8501密封胶带
- 温度高于70℃的空气或烟气：石棉纸
- 含有腐蚀性介质的气体：石棉橡胶板
- 含尘空气：软橡胶板
- 净化系统的洁净空气：闭孔海绵橡胶板

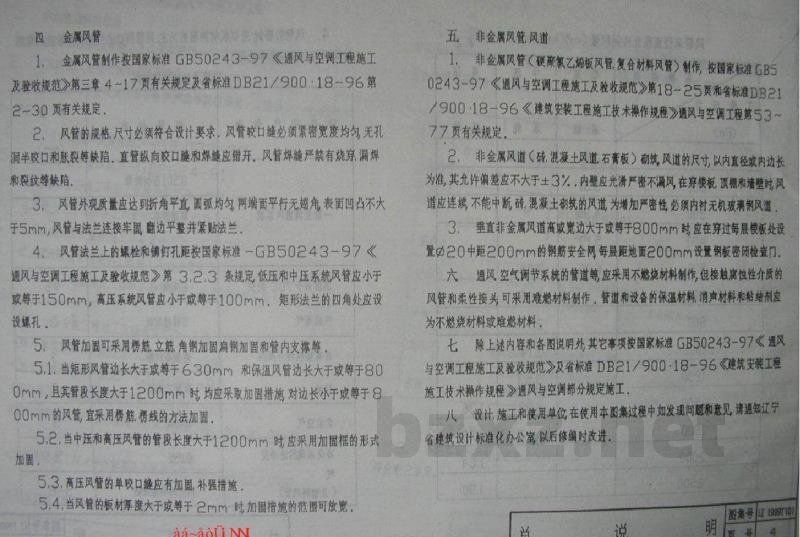

四、金属风管制作要求

1. 金属风管制作应按国家标准GB50243-97及省标准DB21/900-18-96有关规定执行。
2. 风管规格、尺寸必须符合设计要求。咬口缝必须紧密、宽度均匀，无孔洞、半咬口和胀裂等缺陷。直管的纵向咬口缝和焊缝应错开，严禁有烧穿、漏焊和裂纹。
3. 外观质量：折角平直，圆弧均匀，两端面平行无翅角，表面凹凸不大于5mm。风管与法兰连接牢固，翻边平整并紧贴法兰。
4. 法兰螺栓和铺钉孔距按GB50243-97规定：低压和中压系统风管应小于或等于150mm，高压系统风管应小于或等于100mm。矩形法兰四角处应设螺孔。
5. 风管加固：可采用楞筋、立筋、角钢加固或管内支撑。若矩形风管边长 ≥ 630mm 且长度 > 1200mm，或保温风管边长 ≥ 800mm 且长度 > 1200mm 时，均应采取加固措施。

五、非金属风管制作要求

1. 非金属风管（聚氯乙烯板风管、复合材料风管）制作应按GB50243-97及DB21/900-18-96有关规定执行。
2. 翻筑风道的尺寸以内直径或内边长为准，允许偏差不大于 ±3mm。内壁应光滑严密不漏风。穿过楼板、顶棚和墙壁时，风道应保持连续，不能中断。砖或混凝土风道必须内衬无机玻璃钢以增加严密性。
3. 垂直非金属风道高或宽边 ≥ 800mm 时，应在穿过每层楼板处设置间距200mm的钢筋安全网，每层距地面200mm设置钢板密闭检查门。

六、其他要求

1. 通风空气调节系统的管道应采用不燃烧材料制作；接触腐蚀性介质的风管和柔性接头可采用难燃材料。
2. 管道、设备及连接处的保温、消声材料和粘结剂应为不燃烧或难燃材料。
3. 其他事项按国家标准GB50243-97及省标准DB21/900-18-96执行。
