02SS405-3 给水塑料管安装

铝塑复合给水管安装

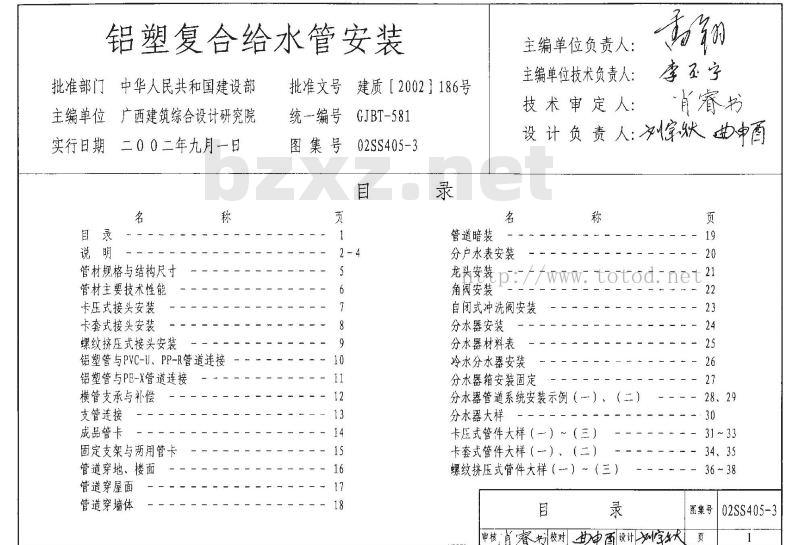

目   录

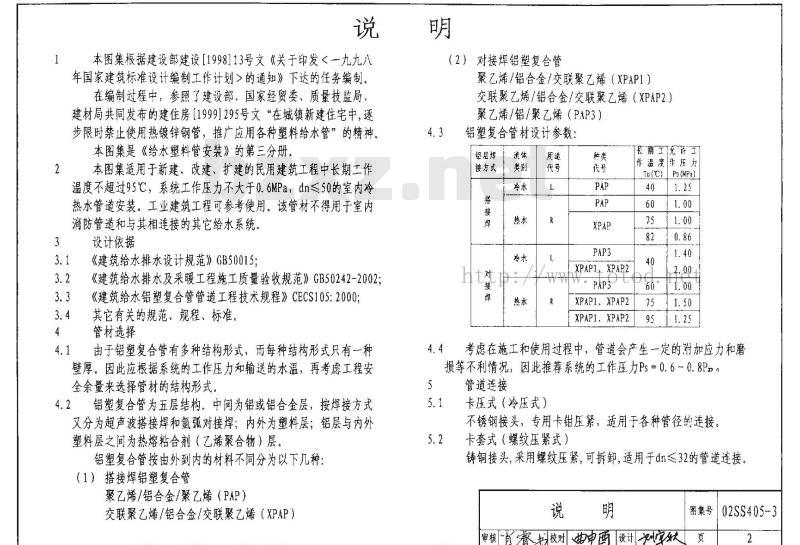

说明

1.  本图集根据建设部建设[1998]13号文《关于印发<一九九八年国家建筑标准设计编制工作计划>的通知》下达的任务编制。在编制过程中，参照了建设部、国家经贸委、质量技监局、建材局共同发布的建住房[1999]295号文《在城镇新建住宅中，逐步限时禁止使用热镀锌钢管，推广应用各种塑料给水管》的精神。

本图集是《给水塑料管安装》的第三分册。

2.  本图集适用于新建、改建、扩建的民用建筑工程中长期工作温度不超过95℃，系统工作压力不大于0.6MPa，dn≤50的室内冷热水管道安装。工业建筑工程可参照使用。该管材不得用于室内消防管道和与其相连接的其它给水系统。

3.  设计依据

1. 3.1 《建筑给水排水设计规范》GB50015；
2. 3.2 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
3. 3.3 《建筑给水铝塑复合管管道工程技术规程》CECS105: 2000；
4. 3.4 其它有关的规范、规程、标准。

4.  管材选择

1. 4.1   由于铝塑复合管有多种结构形式，而每种结构形式只有一种壁厚。因此应根据系统的工作压力和输送的水温，再考虑工程安全余量来选择管材的结构形式。

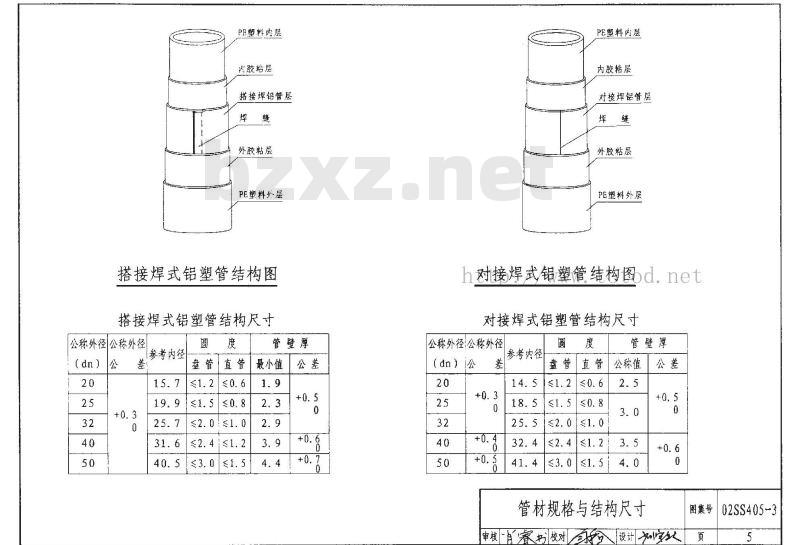

4.2  铝塑复合管为五层结构。中间为铝或铝合金层，按焊接方式又分为超声波搭接焊和氩弧对接焊；内外为塑料层；铝层与内外塑料层之间为热熔粘合剂（乙烯聚合物）层。

铝塑复合管按由外到内的材料不同分为以下几种：

1. (1)   搭接焊铝塑复合管

聚乙烯/铝合金/聚乙烯 (PAP)

交联聚乙烯/铝合金/交联聚乙烯 (XPAP)

1. (2)   对接焊铝塑复合管

聚乙烯/铝合金/交联聚乙烯 (XPAP1)

交联聚乙烯/铝合金/交联聚乙烯 (XPAP2)

聚乙烯/铝/聚乙烯 (PAP3)

4.3  铝塑复合管设计参数：

4.4  考虑在施工和使用过程中，管道会产生一定的附加应力和磨损等不利情况，因此推荐系统的工作压力Ps = 0.6 ~ 0.8Pn。

5.  管道连接

1. 5.1   卡压式（冷压式）
   不锈钢接头，专用卡钳压紧，适用于各种管径的连接。
2. 5.2   卡套式（螺纹压紧式）
   铜质接头，采用螺纹压紧，可拆卸，适用于dn≤32的管道连接。

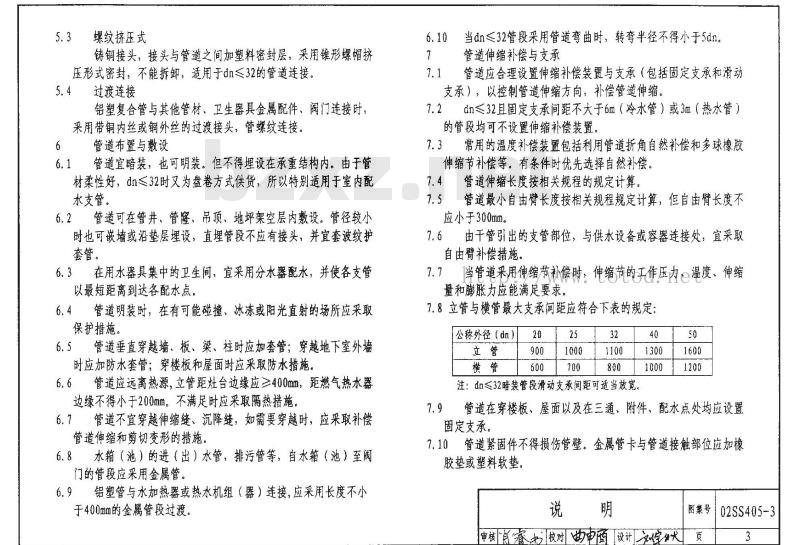

5.3 螺纹挤压式
铸钢接头，接头与管道之间加塑料密封层，采用锥形螺帽挤压形式密封，不能拆掉，适用于dn≤32的管道连接。

5.4 过渡连接
铝塑复合管与其他管材、卫生器具金属配件、阀门连接时，应采用带铜内丝或铜外丝的过渡接头，用螺纹连接。

6 管道布置与敷设

6.1 管道宜暗装，也可明装。但不得埋设在承重结构内。由于管材柔性好，dn≤32时又为盘卷方式供货，所以特别适用于室内配水支管。

6.2 管道可在管井、管窿、吊顶、地板架空层内敷设。管径较小时也可暗墙或沿垫层埋设。直埋管段不应有接头，并宜套波纹护套。

6.3 在用水器具集中的卫生间，宜采用分水器配水，并使各支管以最短路到达各配水点。

6.4 管道明装时，在有可能碰撞、冰冻或阳光直射的场所应采取保护措施。

6.5 管道垂直穿越墙、板、梁、柱时应加套管；穿越地沟外墙时应加防水套管；穿楼板和屋面时应采取防水措施。

6.6 管道应远离热源，立管距灶台边缘应≥400mm，距燃气热水器边缘不得小于200mm。不满足时应采取隔热措施。

6.7 管道不宜穿越伸缩缝、沉降缝，如需要穿越时，应采取补偿管道伸缩和剪切变形的措施。

6.8 水箱（池）的进（出）水管，排污管等，自水箱（池）至阀门的管段应采用金属管。

6.9 铝塑管与水加热器或热水机组（器）连接，应采用长度不小于400mm的金属管段过渡。

6.10 当dn≤32管段采用管道弯曲时，转弯半径不得小于5dn。

7 管道伸缩补偿与支承

7.1 管道应合理设置伸缩补偿装置与支承（包括固定支承和滑动支承），以控制管道伸缩方向，补偿管道伸缩。

7.2 dn≤32且固定支承间距不大于6m（冷水管）或3m（热水管）的管段均可不设伸缩补偿装置。

7.3 常用的温度补偿装置包括利用管道折角自然补偿和多球橡胶伸缩节补偿等，有条件时优先选择自然补偿。

7.4 管道伸缩长度按相关规程的规定计算。

7.5 管道最小自由臂长度按相关规程规定计算，但自由臂长度不应小于300mm。

7.6 由于管引出的支管部位，与供水设备或容器连接处，宜采取自由臂补偿措施。

7.7 当管道采用伸缩节补偿时，伸缩节的工作压力、温度、伸缩量和膨胀力应满足要求。

7.8 立管与横管最大支承间距应符合下表的规定：

注：dn≤32时横管段滑动支承间距可适当放宽。

7.9 管道在穿越板、屋面以及在三通、附件、配水点处均应设置固定支承。

7.10 管道紧固件不得损伤管壁。金属管卡与管道接触部位应加橡胶垫或塑料软垫。
