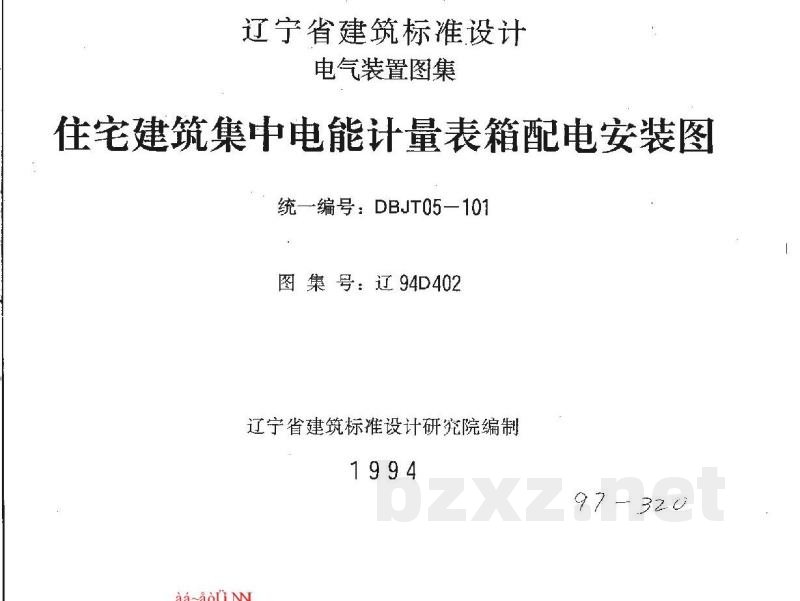

辽94D402 住宅建筑集中电能计量表箱配电安装图

辽宁省建筑标准设计 电气装置图集

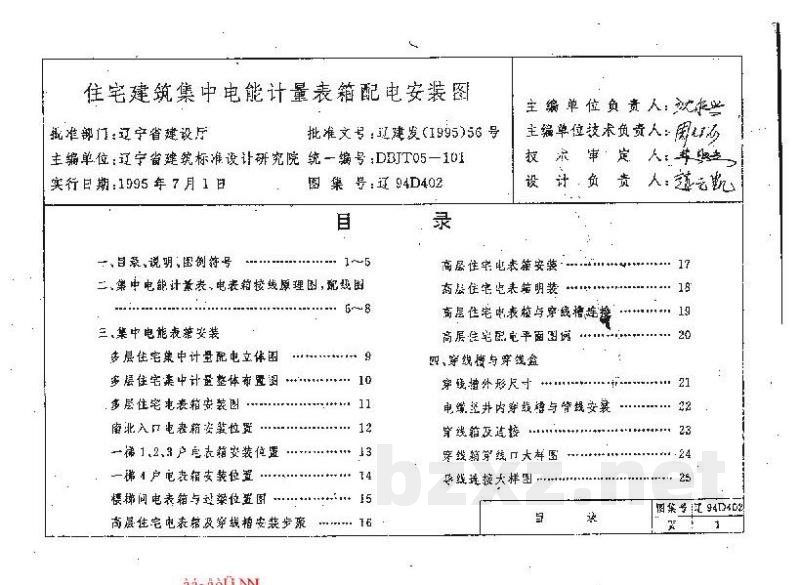

住宅建筑集中电能计量表箱配电安装图

编号：DBJT05-101
图集号：辽94D402
编制单位：辽宁省建筑标准设计研究院
批准部门：辽宁省建设局
批准文号：辽建发（1995）56号
实行日期：1995年7月

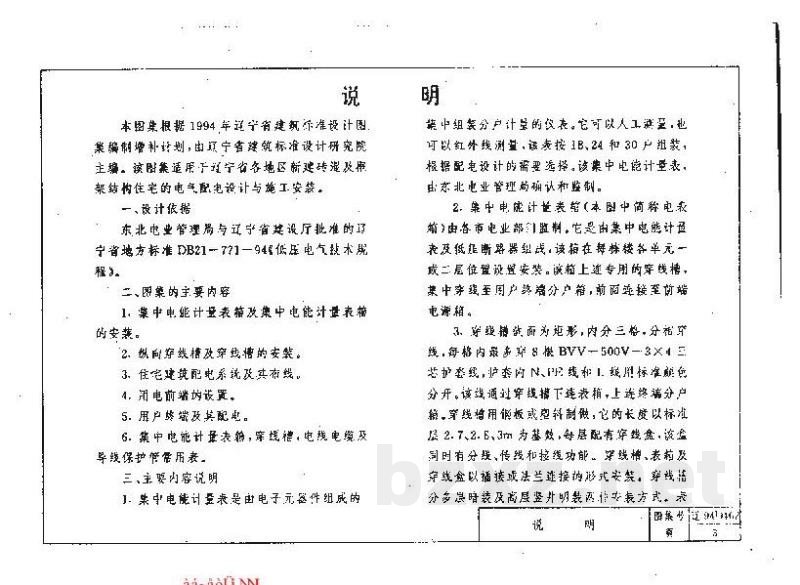

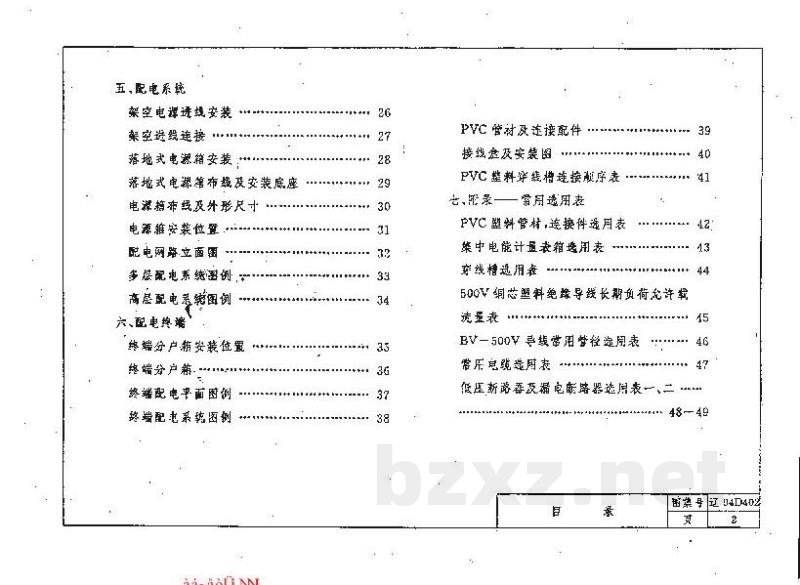

【概述说明】
本图集根据1994年辽宁省建筑标准设计图集编制增补计划，由辽宁省建筑标准设计研究院编制。该图集用于指导辽宁省各地区新建砖混及框架结构住宅的电气配电设计与施工安装。

一、设计依据
根据东北电业管理局与辽宁省建设厅批准的辽宁省地方标准 DB21-771-94《电气技术规程》。

二、主要内容
1. 集中电能计量表箱及用户分户计量表箱的安装。
2. 穿线槽与穿线盒的安装。
3. 建筑配电系统的布置及布线。
4. 用户终端及其配电装置。
5. 集中电能计量、穿线槽、电线电缆及导线保护管等常用规格表。

三、主要内容说明
1. 集中电能计量表：由电子元件组成，支持人工读取或红外线测量。可按1B、24户或30户分组，根据配电设计需要进行配置。该集中计量表由各市电业部监制，前端接电源箱，后端通至各户分户计。
2. 穿线槽：穿线槽为矩形，内部分为三格，用于区分火线、零线和地线（使用BV-5.0V护套线）。穿线槽长度以2.6m、2.7m、3m为基数，每层配有穿线盒，具有穿线和接线功能。穿线槽、电表及穿线盒采用插接或法兰连接方式安装。

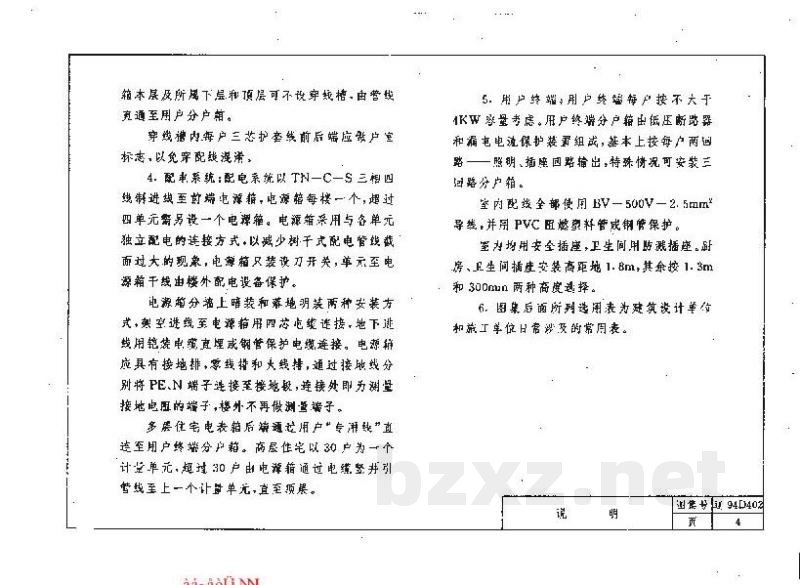

3. 配电系统：采用TN-C-S系统，三相四线制进线至前端电源。电源箱每楼设置一个，每超四单元另设一个电源箱，以减少树干式配电管截面积过大的问题。电源箱设有接地排，通过接地线分别将PE、N端子连接至接地段。多层住宅电表箱后，通过“专满线”直连至用户终端分户箱。
4. 用户终端：用户终端每户按不大于1KW负荷设计。分户箱配备低压断路器和漏电电流保护装置。室内配线全部使用BV-5.0V-2.5mm²导线，并使用PVC管进行保护。插座安装高度：厨房、卫生间插座安装高度为1.8m，其余按1.3m和300mm两种高度标准执行。
5. 图例说明：本图例将图中出现的符号进行标注说明，包括开关、插座、断路器、接地符号等。

四、常用规格参考
- 穿线槽及穿线盒外形尺寸
- 穿线槽内导线配置规格
- BV-500V导线常用规格表
- 电路保护装置（断路器）规格表
