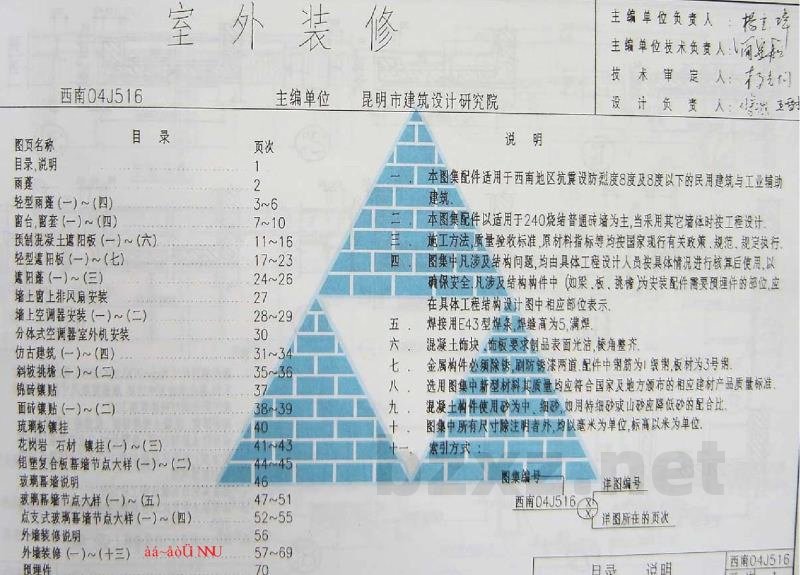

目录

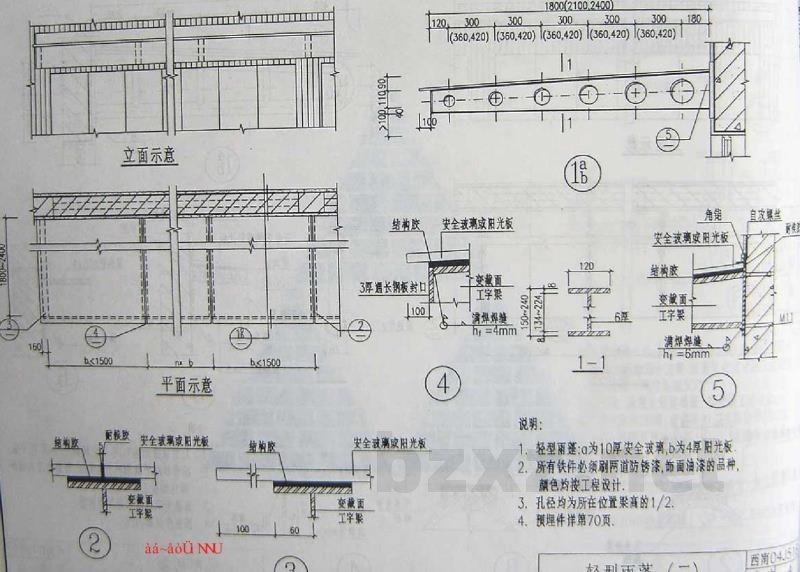

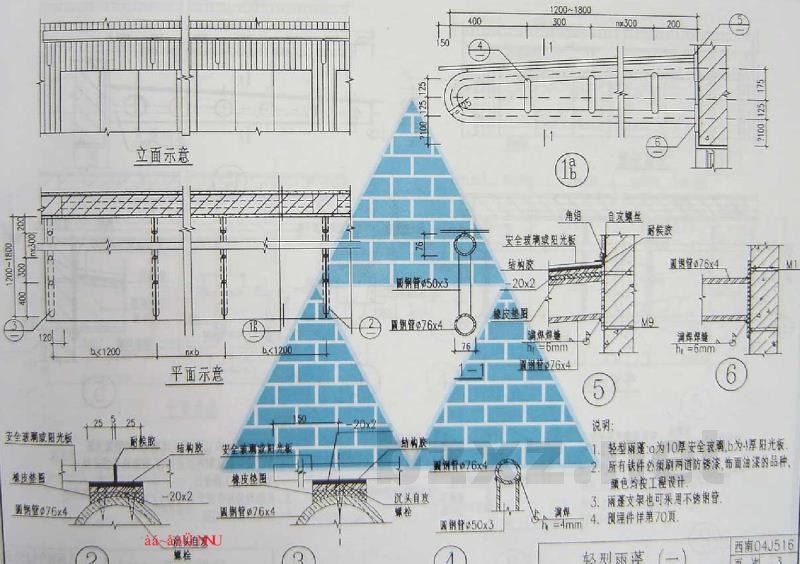

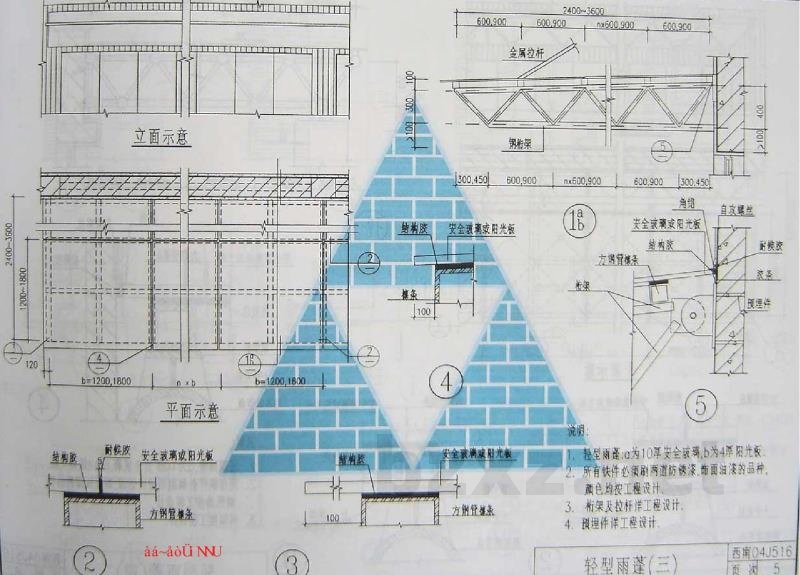

轻型雨蓬（一）～（四）
窗台窗套（一）～（四）
混凝土檐口（一）～（六）
轻型遮阳板（一）～（七）
遮阳蓬（一）～（三）
墙上窗上排风扇安装
壁上空调器安装（一）～（二）
分体式空调器室外机安装
仿古建筑（一）～（四）
坡挑格（一）～（二）
砖墙镶嵌、面砖粘贴（一）～（二）
琉璃板镶挂
花岗岩石材镶挂（一）～（三）
铝塑复合板幕墙节点大样（一）～（二）
玻璃幕墙说明
玻璃幕墙节点大样（一）～（五）
点支式玻璃幕墙节点大样
外墙装修说明及预留件

主编单位：昆明市建筑设计研究院

【使用说明】
1. 适用范围：本图集配件适用于西南地区抗震设防烈度8度及8度以下的民用建筑与工业辅助建筑。本图集配件以适用于240烧结普通砖墙为主，当采用其它墙体时，应按工程设计执行。
2. 施工与验收：施工方法、质量验收标准、原材料指标等均按国家现行有关政策规范、规定执行。
3. 结构安全：图集中凡涉及结构问题，均由具体工程设计人员按具体情况进行核算后使用以确保安全。凡涉及结构构件中（如梁、板、挑檐）为安装配件需要埋件的部位，应在具体工程结构设计图中相应部位予以表示。
4. 焊接要求：焊接用E43型焊条，焊缝高度为5mm，要求满焊。
5. 混凝土构件：混凝土饰块、饰板要求制品表面光洁，棱角整齐。
6. 金属构件：金属构件必须除锈并刷两道防锈漆。
7. 材料标准：配件中制筋为$\phi$6线制，板材为3号钢。其质量均应符合国家及地方颁布的相应建材产品质量标准。
8. 砂料要求：混凝土构件使用中砂；如使用细砂或特细砂，应相应降低砂的配合比。
9. 尺寸单位：图集中所有尺寸除另有注明外，均以毫米(mm)为单位，标高以米(m)为单位。

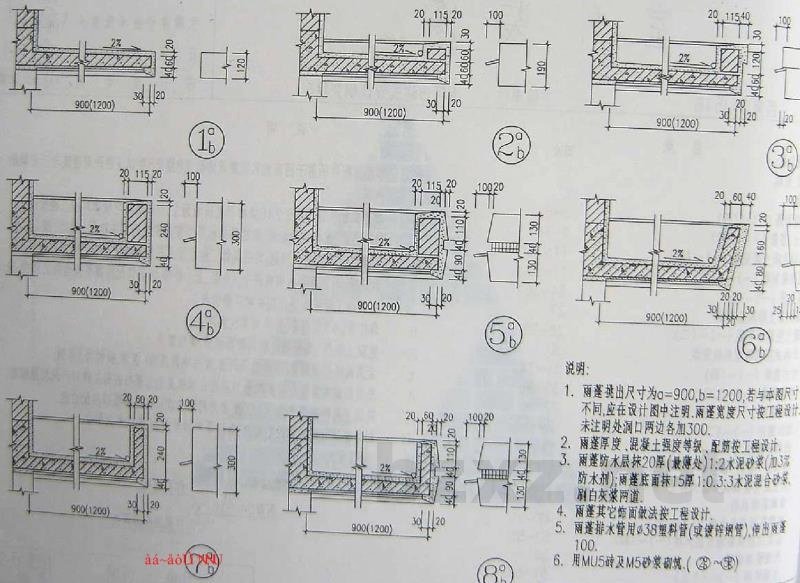

【轻型雨蓬技术说明】
1. 尺寸规范：$h=900, b=1200$。若与本图尺寸不同，应在设计图中注明。雨蓬宽度按工程设计，未注明处洞口两边各加300mm。雨蓬厚度、混凝土强度等级、配筋按工程设计。
2. 防水做法：雨蓬防水层抹20mm厚（最薄处）1:2水泥砂浆（加3%防水剂）；雨蓬底面抹15mm厚1:0.3:3水泥混合砂浆两道。其它饰面做法按工程设计。
3. 排水设施：雨蓬排水管采用$\phi$63.8塑料管（或镀锌钢管）伸出雨蓬。
4. 砌筑要求：使用MU5砖及M5砂浆砌筑。
5. 材料要求：使用10mm厚安全玻璃或4mm厚阳光板。所有铁件必须刷两道防锈漆，饰面油漆的品种与颜色均按工程设计。
6. 支架安装：雨蓬支架也可采用不锈钢管。
