西南03J201-1 屋面 第一分册：刚性、卷材、涂膜防水及隔热屋面

屋面（第一分册）刚性、卷材、涂膜防水及隔热屋面

目 录

屋面（第一分册）— 西南03J201-1

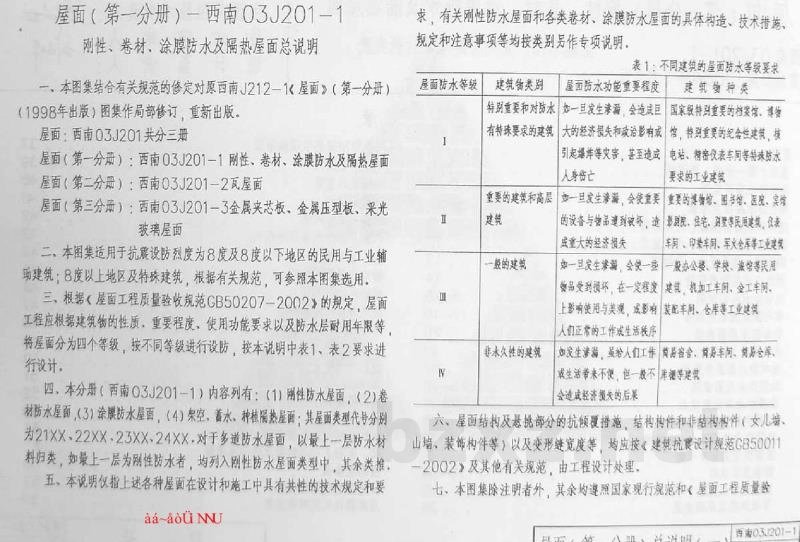

刚性、卷材、涂膜防水及隔热屋面总说明

表1：不同建筑的屋面防水等级要求

六、屋面结构及悬挑部分的抗震措施，结构构件和非结构构件（女儿墙、山墙、装饰构件等）以及变形缝宽度等，均应按《建筑抗震设计规范GB50011-2002》及其他有关规范，由工程设计处理。

七、本图集除注明者外，其余均遵照国家现行规范和《屋面工程质量验

收规范GB50207-2002》要求施工。

表 2：屋面防水等级和设防要求

八、“屋面类型表”的代号和详图编号配套使用，均需在施工图绘制屋面平面图，并标明檐沟、天沟、泛水坡度、流水方向、泄水口、烟囱、透气管及分格缝等位置。对某些节点有两个及两个以上方案者，分别用小写字母 a、b、c...标注，设计人员可按所选节点予以索引。

九、屋面坡度宜用结构找坡，坡度不应小于 3%；当用材料找坡时，找坡层应压实，表面平整，最薄处为 30mm，坡度宜为 2%，找坡层作法由工程设计确定。

十、水泥砂浆找平层宜留分格缝。可按柱网或轴线，在板支承边的拼缝处设置，其纵横间距不大于 6000mm，缝宽一般为 20mm。当分格缝兼作排气道时，缝可适当加宽，并设排气管出气孔，具体构造详图见第 4.2 页节点 A-C 或按工程设计。当屋面采用石油沥青防水卷材作防水层时，分格缝处应附加 200~300mm 宽的卷材，用沥青胶单边粘贴；当采用冷粘法贴纤维网格布作防水层时，分格缝处应附加 200~300 克的玻璃纤维网格布，用冷胶料粘贴；当采用聚氨酯防水涂料作防水层时，分格缝内应填满涂料，并于上口铺设隔离层（牛皮纸）。

十一、防水卷材分沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材（如三元乙丙、丁基橡胶类、聚氯乙烯、氯化聚乙烯、氯磺化聚乙烯、氯化聚乙烯橡胶共混的等合成高分子防水卷材等）；防水涂料也分高聚物改性沥青防水涂料及合成高分子防水涂料两大类。其品种繁多，本图集只对典型的几种材料做法，具体材料不宜一一列出，设计选用和施工时，须按《屋面工程质量验收规范 GB50207-2002》执行，并用环保型产品。

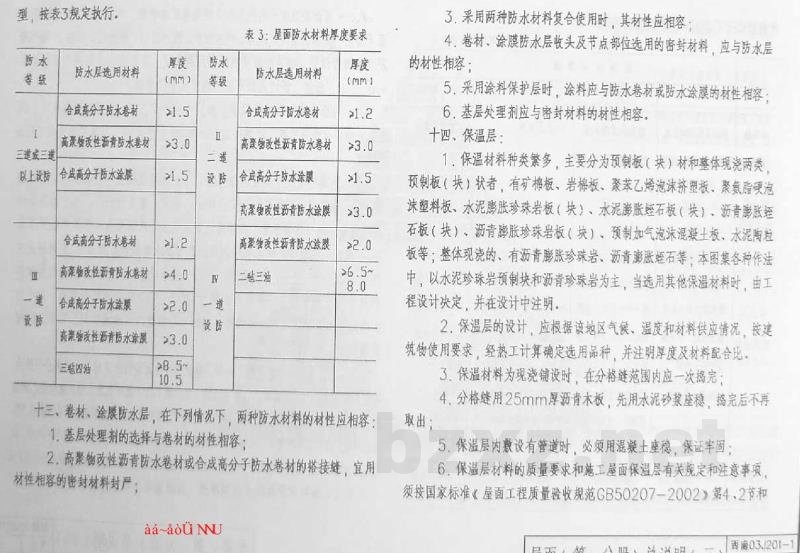

十二、卷材或涂膜防水材料的厚度，应根据屋面防水等级、所选用材料类
