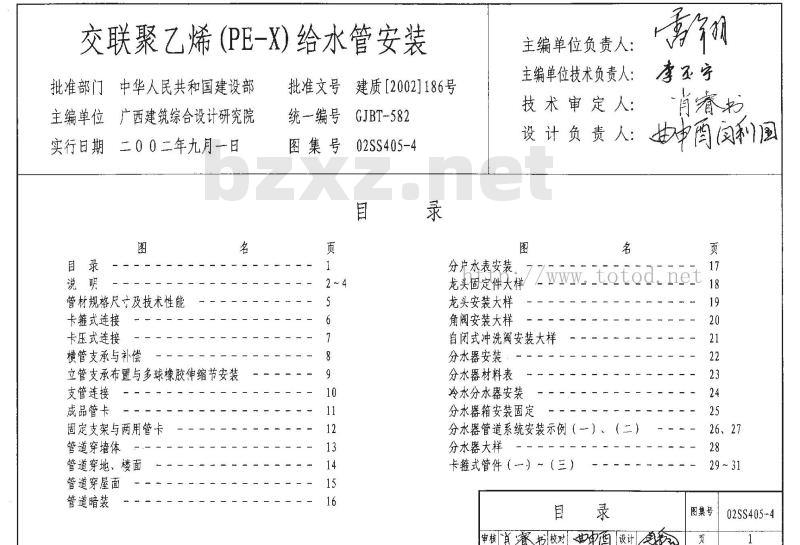

交联聚乙烯(PE-X)给水管安装
批准部门中华人民共和国建设部主编单位广西建筑综合设计研究院实行日期　二00二年九月一日
管材规格尺亡及技术性能
卡箍式连接
卡压式连接
横管支承与补偿
立管支承布置与多球橡胶伸缩节安装支管连接
成品管卡
固定支架与两用管卡下载标准就来标准下载网
管道穿墙体
管道穿地、楼面
管道穿屋面
管道暗装
建质[2002]186号
批准文号
统一编号GJBT-582
02SS405-4
图集号
主编单位负责人：
主编单位技术负责人：
有睿坊
技术审定人：
设计 负责人：母中酉闵利)国
分户水表安装。
龙头固定件大样
龙头安装大样
角阀安装大样
自闭式冲洗阀安装大样
分水器安装
分水器材料表
冷水分水器安装
分水器箱安装固定
分水器管道系统安装示例（一
分水器大样
卡箍式管件（一）～（三）
审核直睿书校对世中酒设计
26、27
29 ~ 31
图集号
02SS405-4

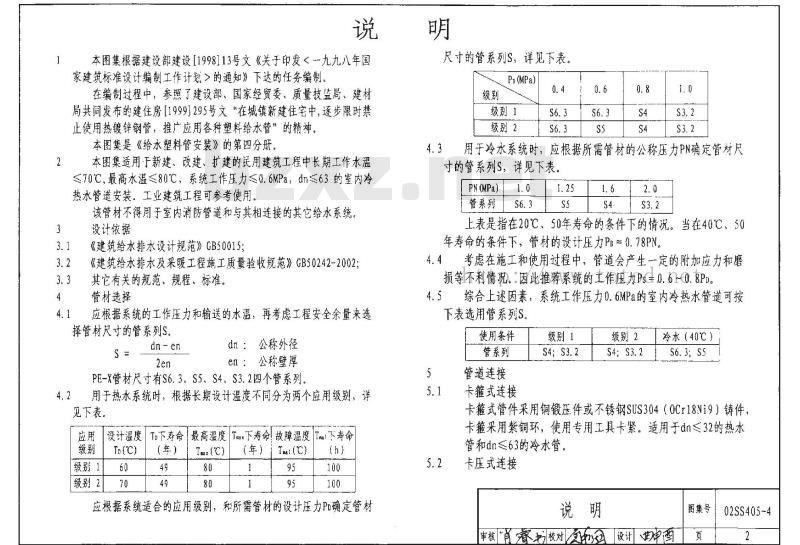

本图集根据建设部建设【1998]13号文《关于印发<－九九八年国家建筑标准设计编制工作计划>的通知》下达的任务编制，在编制过程中，参照了建设部、国家经贸委、质量技监局、建材局共同发布的建住房【1999]295号文“在城镇新建住宅中，逐步限时禁止使用热镀锌钢管，推广应用各种塑料给水管”的精神。本图集是《给水塑料管安装》的第四分册本图集适用于新建、改建、扩建的民用建筑工程中长期工作水温≤70℃，最高水温≤80℃，系统工作压力≤0.6MPa，dn≤63的室内冷热水管道安装．工业建筑工程可参考使用。该管材不得用于室内消防管道和与其相连接的其它给水系统设计依据
《建筑给水排水设计规范》GB50015；《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002其它有关的规范、规程、标准。管材选择
应根据系统的工作压力和输送的水温，再考虑工程安全余量来选择管材尺寸的管系列S。
dn：公称外径
en：公称壁厚
PE-X管材尺寸有S6.3、S5、S4、S3.2四个管系列。4.2
用于热水系统时，根据长期设计温度不同分为两个应用级别，详见下表。
级别2
设计温度
[下寿命|故障温度下寿命
To下寿命|最高温度
（年）
Ta (C)
（年）
Iai(C)
应根据系统适合的应用级别，和所需管材的设计压力Pp确定管材尺寸的管系列S，详见下表。
Pp (MPa)
级别1
级别2
用于冷水系统时，应根据所需管材的公称压力PN确定管材尺寸的管系列S，详见下表。
PN(MPa)
管系列
上表是指在20℃、50年寿命的条件下的情况。当在40℃、50年寿命的条件下，管材的设计压力Pp~0.78PN。考虑在施工和使用过程中，管道会产生一定的附加应力和磨4.4
损等不利情况。因此推荐系统的工作压力PsG0.60.8Pp.综合上述因素，系统工作压力0.6MPa的室内冷热水管道可按4.5
下表选用管系列S
使用条件
管系列
管道连接
卡箍式连接
级别1
级别2
冷水（40℃）
卡箍式管件采用铜锻压件或不锈钢SUS304（0Cr18Ni9）铸件，卡箍采用紫铜环，使用专用工具卡紧。适用于dn≤32的热水管和dn≤63的冷水管。
卡压式连接
审核消睿校对设计国
图集号
02SS405-4

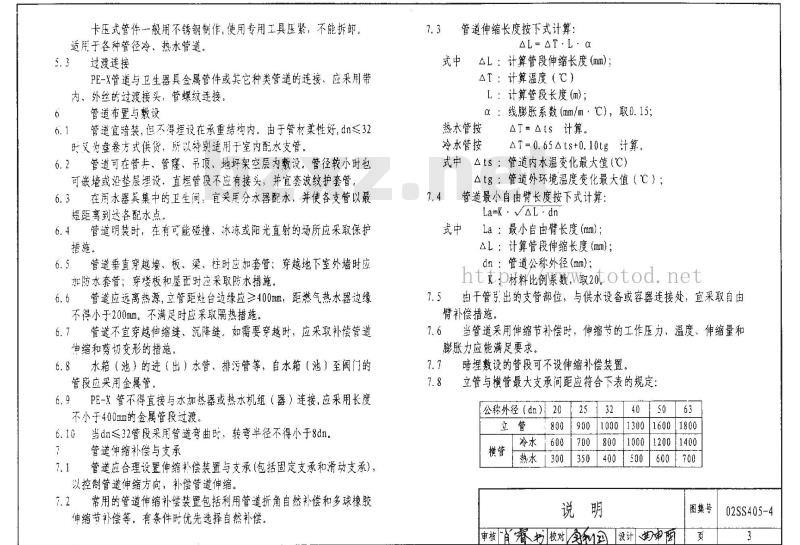

卡压式管件一般用不锈钢制作，使用专用工具压紧，不能拆卸。适用于各种管径冷、热水管道。5.3过渡连接
PE-X管道与卫生器具金属管件或其它种类管道的连接，应采用带内、外丝的过渡接头：管螺纹连接。管道布置与数设
6.1管道宜暗装，但不得埋设在承重结构内。由于管材柔性好，dn≤32时又为盘卷方式供货，所以特别适用于室内配水支管。6.2管道可在管共、管隆、吊顶、地坪架空层内敷设。管径较小时也可嵌墙或沿垫层埋设，直埋管段不应有接头，并宜套波纹护套管。6.3在用水器具集中的卫生间：宜采用分水器配水，并使各支管以最短距离到达各配水点
6.4管道明装时，在有可能碰撞、冰冻或阳光直射的场所应采取保护措施。
6.5管道垂直穿越墙、板、梁、柱时应加套管；穿越地下室外墙时应加防水套管；穿楼板和屋面时应采取防水措施。6.6管道应远离热源，立管距灶台边缘应≥400mm，距燃气热水器边缘不得小于200mm。不满足时应采取隔热措施。6.7管道不宜穿越伸缩缝、沉降缝。如需要穿越时，应采取补偿管道伸缩和剪切变形的措施。
6.8水箱（池）的进（出）水管、排污管等，自水箱（池）至阀门的管段应采用金属管。
6.9PE-X管不得直接与水加热器或热水机组（器）连接，应采用长度不小于400mm的金属管段过渡。
6.10当dn≤32管段采用管道弯曲时，转弯半径不得小于8dn。管道伸缩补偿与支承
71.1管道应合理设置伸缩补偿装置与支承（包括固定支承和滑动支承），以控制管道伸缩方向，补偿管道伸缩。常用的管道伸缩补偿装置包括利用管道折角自然补偿和多球橡胶7.2
伸缩节补偿等。有条件时优先选择自然补偿7.3
管道伸缩长度按下式计算：
AL=ATLα
式中△L：计算管段伸缩长度(mm)：AT：计算温度（℃）
L：计算管段长度(m);
α：线膨胀系数(mm/m，℃)，取0.15；热水管按
冷水管按
AT=Ats 计算。
△T =0. 65△ts+0. 10tg 计算
式中△ts：管道内水温变化最大值(℃)△tg：管道外环境温度变化最大值（℃）；管道最小自由臂长度按下式计算：7.4
La-K - VAL - dn
式中La：最小自由臂长度(mm);
AL：计算管段伸缩长度(mm);
dn：管道公称外径(mm);
http材料比例系数W取2totod.net7.5由干管引出的支管部位，与供水设备或容器连接处，宜采取自由臂补偿措施。
7.6当管道采用伸缩节补偿时，伸缩节的工作压力、温度、伸缩量和膨胀力应能满足要求。
暗埋敷设的管段可不设伸缩补偿装置。7.8
立管与横管最大支承间距应符合下表的规定：公称外径（dn）
热水300350400
600700
图集号
申核百睿书校对四设计好申国
02SS405-4

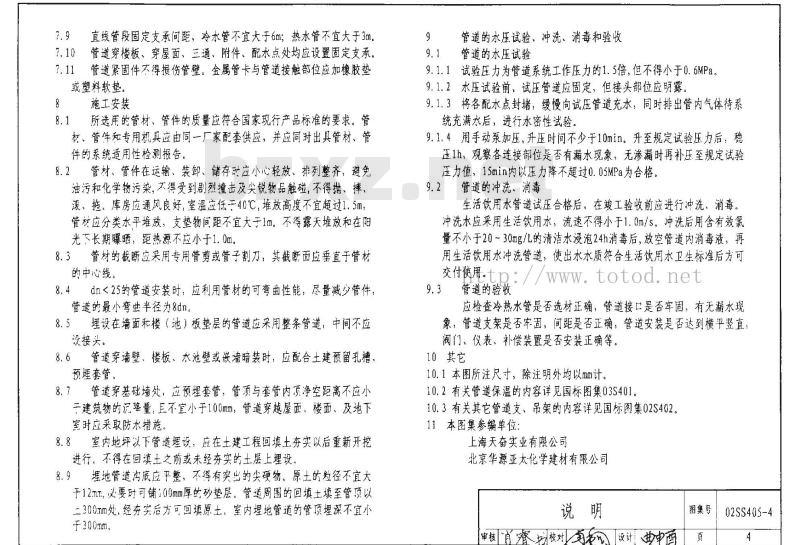

7.9直线管段固定支承间距，冷水管不宜大于6m；热水管不宜大于3m。7.10
管道穿楼板、穿屋面、三通、附件、配水点处均应设置固定支承。7.11管道紧固件不得损伤管壁。金属管卡与管道接触部位应加橡胶垫或塑料软垫。
施工安装
8.1所选用的管材、管件的质量应符合国家现行产品标准的要求。管材、管件和专用机具应由同一厂家配套供应，并应同时出具管材、管件的系统适用性检测报告。
8.2管材、管件在运输、装卸、储存甜应小心轻放、排列整齐，避免油污和化学物污染，大得受到剧烈撞击及尖锐物品触碰，不得抛、摔、滚，拖，库房应通风良好，室温应低于40℃，堆放高度不宜超过1.5m，管材应分类水平堆放，支垫物间距不宜大于1m。不得露天堆放和在阳光下长期曝晒，距热源不应小于1.0m8.3管材的截断应采用专用管剪或管子割刀，其截断面应垂直于管材的中心线。
8.4dn<25的管道安装时，应利用管材的可弯曲性能，尽量减少管件，管道的最小弯曲半径为8dn。
8.5埋设在墙面和楼（地）板垫层的管道应采用整条管道，中间不应设接头。
8.6管道穿墙壁、楼板、本池壁或嵌遣暗装时，应配合土建预留孔槽、预理套管。
8.7管道穿基础墙处，应预埋套管，管项与套管内项净空距离不应小二建筑物的沉降量，巨不宜小于100mm，管道穿越屋面、楼面、及地下室时应采取防水措施
8.8室内地坪以下管道埕设，应在土建工程回填土夯实以后重新开挖进行。不得在回滇土之前或未经夯实的土层上埋设。8.9埋地管道沟底应平整，不得有突出的尖硬物。原土的粒径不宜大于12.mz，必要时可铺100mm厚的砂垫层，管道周围的回填土填至管顶以二300mm处，经夯实后方可回填原土。室内埋地管道的管顶埋深不宜小于300mm。
管道的水压试验、冲洗、消毒和验收9.1
管道的水压试验
9.1.1试验压力为管道系统工作压力的1.5倍，但不得小于0.6MPa，9.1.2水压试验前，试压管道应固定，但接头部位应明露。9.1.3将各配水点封堵，缓慢向试压管道充水，同时排出管内气体待系统充满亦后，进行水密性试验。9.1.4用手动泵加压，升压时间不少于10min。升至规定试验压力后，稳压1h，观察各连接部位是否有漏水现象，无渗漏时再补压至规定试验压力值，15min内以压力降不超过0.05MPa为合格9.2管道的冲洗、消毒
生活饮用水管道试压合格后，在峻工验收前应进行冲洗、消毒。冲洗水应采用生活饮用水，流速不得小于1.0m/s。冲洗后用含有效氯量不小于20~30mg/L的清洁水浸泡24h消毒后，放空管道内消毒液，再用生活饮用水冲洗管道，使出水水质符合生活饮用水卫生标准后方可交付使用：tp://www。totod.net9.3管道的验收
应检查冷热水管是否选材正确，管道接口是否牢固，有无漏水现象，管道支架是否牢固，间距是否正确，管道安装是否达到横平竖直阀门、仪表、补偿装置是否安装正确等。10其它
10.1本图所注尺寸，除注明外均以mm计。10.2有关管道保温的内容详见国标图集03S401。10.3有关其它管道支、吊架的内容详见国标图集02S40211本图集参编单位：
上海天奋实业有限公司
北京华源亚太化学建材有限公司说明
图集号
02SS405-4
审核有睿均校对商设计典中酉
区xxx:
X888X888888888888

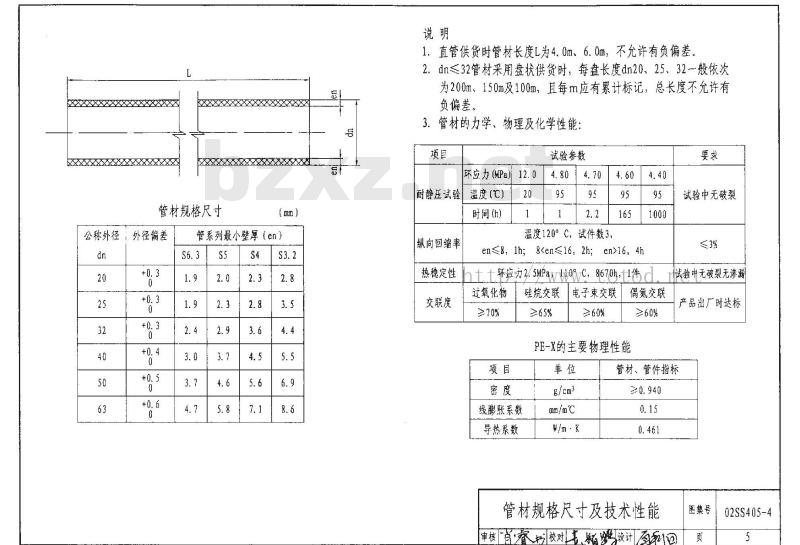

管材规格尺寸
外径偏差
公称外径，
(mm）
管系列最小壁厚（en）
1．直管供货时管材长度L为4.0m、6.0m，不允许有负偏差2.dn≤32管材采用盘状供货时，每盘长度dn20、25、32一般依次为200m、150m及100m，且每m应有累计标记，总长度不充许有负偏差。
3．管材的力学、物理及化学性能：项目
环应力(MPa)
耐静压试验
纵向回缩率
热稳定性
交联度
温度(℃)
时间(h)
试验参数
温度120°c，试件数3，
en≤8，1h;816，4h十环应力2.5MPax110%C，8670h，1件d过氧化物
≥70%
线膨胀系数
导热系数
硅烷交联
≥65%
电子束交联
≥60%
偶氮交联
≥60%
PE-X的主要物理性能
mm/m℃
W/m·K
试验中无破裂
试验中无破裂无渗漏
产品出厂时达标
管材、管件指标
管材规格尺寸及技术性能
申核百睿均校对新必设计原回
图集号
02SS405-4
PE-X管
（箍繁前）
卡箍连接
PE-X管
卡箍套丝接
（箍紧后）
PE-X管
外丝（或内丝）短管
插口段详图
安装操作要点
1．本图适用于dn≤32的热水管及dn≤63的冷水管。2.订货时应分别注明热水管卡箍接头或冷水管卡箍接头的规格与数量，满足匹配相同外径不同壁厚的管材要求。3．冷水管接头均采用W不卡箍；热水管接头dh32采用个卡箍，dn>32采用两个卡箍
4.PE-X管与内丝阀门等附件连接需匹配卡箍式外丝直通5.卡箍连接时必须采用专用的电动或液压夹紧钳夹紧卡箍环直至夹钳的卡头部二翼合拢为止，当dn≤32时也可采用手动长钳。卡箍环夹紧后须用专用定径卡板检查卡箍环周边，以不受阻为合格。
6.本图按S5系列编制，采用其他系列管材时管件尺寸由管材生产厂家提供。
卡箍式连接
审核消睿书校对自回设计美能略图集号（
02SS405-4
PE-X管
PE-X管
不锈钢套
（压紧前）
卡压连接
不锈钢套
卡压套丝接
不锈钢套
（压紧后）
PE-X管
外丝（或内丝）短管
插口段详图
管系列5
管系列S4
安装操作要点
totod.net
1．本图适用于dn≤63的冷、热水管道连接。63
2．订货时应分别注明热水管卡压接头或冷水管卡压接头的规格与数量，满足匹配相同外径不同壁厚的管材要求。3.PE-X管与内丝阀门等附件连接需匹配卡压式外丝直通。4．卡压式连接前应用整圆扩孔器或绞刀将管口端部整圆折孔，管件插入后套上不锈钢套环，然后采用专用的电动或液压工具将套环压紧，当dn二25时也可采用手动长钳5．卡压式连接应满足管件生产厂家的技术要求，卡压式连接
审核首睿期校对②设计美
图集号
02SS405-4
≤6000(3000)
U形补偿
(dn≤32)
《6000（3000)
≤6000(3000)
《6000(3000)
IⅡI形补偿
≤6000(3000)
≤6000(3000)
环形补偿
（成品）
≤6000(3000)
自由臂补偿（一）
（dn≤32）
≤6000(3000)
自由臂补偿（二)
多球橡胶伸缩节
宜设于两固定支架中间
≤6000(3000)
多球橡胶伸缩节补偿
最小自由臂、最大支承间距尺寸表dn
冷水管
热水管
注：1.冷水管△ts取值20℃，
2．热水管Ats取值65℃
400500
Atg取值25℃
3．冷水管计算长度为6m；热水管计算长度为3m。1．图中“GP”“HP”分别为固定支承及滑动支承的代号2．括号标注的数据用于热水管
3．图中La为最小自由臂，Li为最大支承间距4．固定支承间应有伸缩补偿，伸缩补偿根据设计要求可采用不同形式5．环形、Ⅱ型或U型补偿器、多球橡胶伸缩节可本平也可竖直安装6．冷、热水管共用支、吊架时应根据热水管支吊架间距确定。暗数直理管道的支承间距可采用1000～1500mm。横管支承与补偿
申核餐招校对果终设计
图集号
02SS405-4
(0006)0009
(000)0009
详见14页
详见10页
详见14页
立管支承布置
1.图中“GP”“HP”分别为固定支承及滑动支承的代号2.
括号标注的数据用于热水管。
图中L:为最大支承间距，
应符合下表规定：
楼层间HP应均匀设置。
多球橡胶伸缩节安装
铜外丝直通
828：
PE-X管
KDT多球橡胶伸缩节技术性能（活接头连接）公称直径
内螺纹
品长度
轴向位移
1．本图根据上海半江橡胶厂提供的资料编制，E缩
(mm）
2．多球橡胶伸缩节工作压力：1.0MPa；爆破压力：3.0MPa;适用温度：-10~105℃；适用介质：冷热水、弱酸。立管支承布置与多球橡胶伸缩节安装图集号
审核首睿控校对设计自
02SS405-4
≥200
横支管
支管连接（一)立面
（dn≤32）
横支管
≥200
支管连接(-)平面
（dn≤32）
≥200
横支管
支管连接(二)立面
横支管
≥200
支管连接(二)平面
横支管
自由臂长度La
支管连接(三)立面
自由臂长度La
横支管
支管连接(三)平面
支管连接(四)立面
W.totod.net
支管连接(四)平面
1．自由臂长度La应按总说明要求计算确定。2．穿越墙体部位设置套管详见13页，3．自由臂上不宜装设其它管道附件4．若满足不了自由臂要求，则应在三通引出支管处设固定支架。
支管连接
图集号
申核首睿均校对乐设计
横支管
横支管
02SS405-4
塑料膨胀管
塑料管卡
木螺丝
塑料管卡
PE-X管
塑料管卡
塑料膨胀管
装饰面
塑料垫块
M15水泥砂浆或胶泥嵌实t
1.塑料管卡用于dn=20~25无附件管段，金属管卡可用于dn=20～32有附件管段
2．按设计要求定好位后先安装管卡，后安装管道3、管卡、螺栓由管材生产厂家配套供货25
镀锌金属管卡
PE-X管
橡胶垫
金属管卡（一）
.netPE-X管
ww.totod.
M8内螺纹短管
M8螺杆
成品管卡
橡胶垫
金属管卡（二）
图集号
审核自睿校对志路修设计原
02SS405-4
固定件大样
固定件
M10膨胀螺栓
M10内螺纹短管
M10内螺杆
≤100
PE-X管
橡胶隔垫
固定支架
焊接部位应机械
除锈后方可焊接
M10内螺纹短管
1．两用管卡由生产厂家配套供应S
2.固定件采用Q235钢现场加工制作安装3.其它固定方式详见国标图集02S402M8
两用管卡大样
尺寸表
totod.net-
固定支架与两用管卡
申核消睿书校对服设计良究
图集号
02SS405-4
