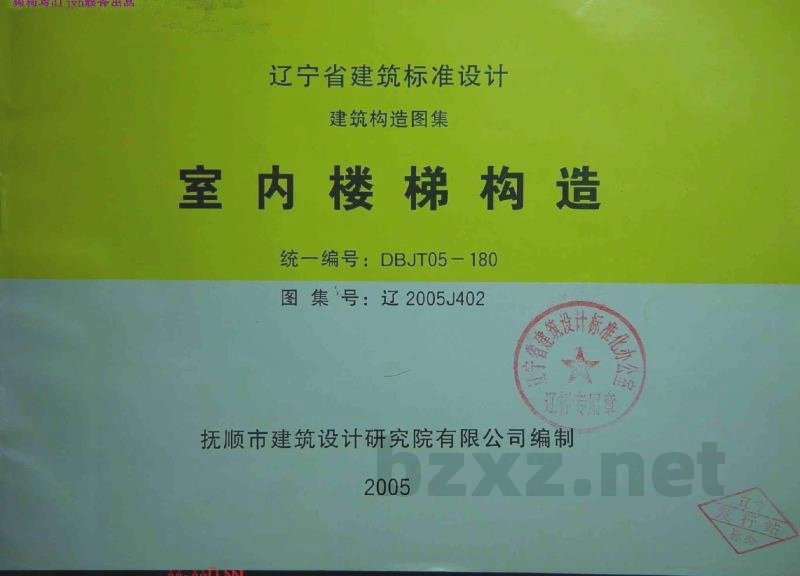

辽2005J402 室内楼梯构造

辽宁省建筑标准设计图集：室内楼梯构造
统一编号：DBJT05-180
图集号：辽2005J402
主编单位：抚顺市建筑设计研究院有限公司
实行日期：2005年3月1日

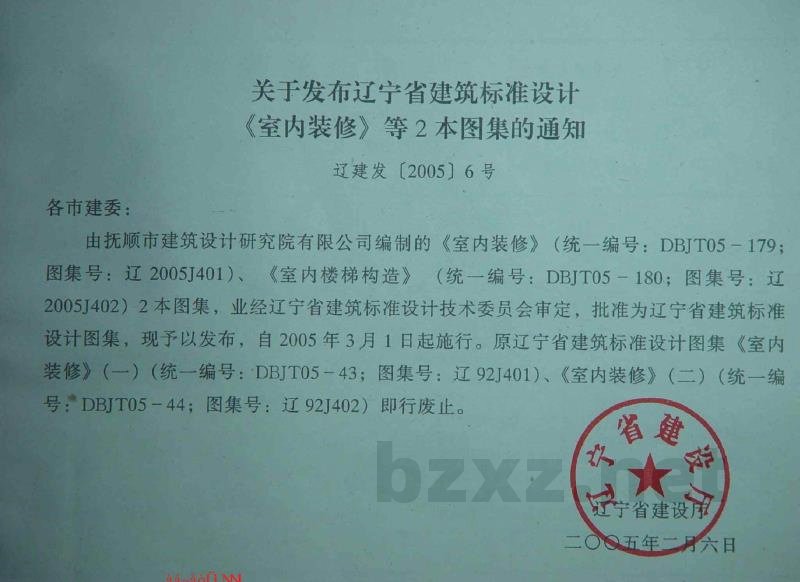

关于发布辽宁省建筑标准设计《室内装修》等2本图集的通知
辽建发【2005】6号

由抚顺市建筑设计研究院有限公司编制的《室内装修》（统一编号：DBJT05-179，图集号：辽2005J401）、《室内楼梯构造》（统一编号：DBJT05-180，图集号：辽2005J402）2本图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2005年3月1日起施行。原辽宁省建筑标准设计图集《室内装修》（一）（统一编号：DBJT05-43，图集号：辽92J401）、《室内装修》（二）（统一编号：DBJT05-44，图集号：辽92J402）即行废止。

目录
说明（一）
说明（二）
木扶手金属栏杆（一）
木扶手金属栏杆（二）
木扶手金属栏杆（三）
金属扶手金属栏杆（一）
金属扶手金属栏杆（二）
木扶手玻璃栏板
金属扶手玻璃栏板（一）
金属扶手玻璃栏板（二）
小楼梯金属扶手金属栏杆
小楼梯木扶手金属栏杆
木扶手钢筋混凝土栏板
金属扶手钢筋混凝土栏板

一、设计依据
1. 《民用建筑设计通则》JGJ37-87
2. 《住宅设计规范》GB50096-1999（2003年版）
3. 《建筑装饰装修工程质量验收规范》GB50210-2004
4. 《建筑工程施工质量验收统一标准》GB50300-2005
5. 其他现行民用建筑设计规范

二、适用范围
本图集适用于一般工业与民用建筑工程。

三、扶手高度及踏步宽度
本图集各种楼梯扶手高度H值由设计确定。

四、住宅、小学校、幼儿园等有儿童构造，垂直栏杆间净距不大于110mm。

五、本图集各类栏杆（板）构造详图适用于各种楼梯平面构造以及踏步高宽的具体尺寸、踏步饰面材料和说明。

六、施工要求
1. 各部位作法均应符合我国现行各单项工程施工操作规程及施工验收规范的各项有关规定。
2. 楼梯栏杆（板）施工应严格按照图纸要求进行，确保尺寸无误，加工精细，以达到装饰效果。
3. 金属构件表面应进行防腐处理；木材使用前要充分干燥，含水率不大于12%。在视线范围内，应根据设计要求选用优质材料；如涉及硬木扶手，应在设计中注明。
4. 钢材选用：方钢、钢管、型钢、钢板采用Q235-A钢；焊条、不锈钢及铜材应符合国家有关标准；钢与不锈钢之间应采用不锈钢焊条。
5. 焊接要求：应符合JGJ81-2002有关技术规定。焊缝高度应大于3mm，须满焊，保持焊缝均匀，不得有裂缝或过烧现象；外露处应挫平磨光，金属构件表面应光滑、平直、无毛刺，安装后不应有歪斜、扭曲或变形等缺陷。
6. 钢板制作的装饰件应保持边角整齐，切割部位须平整磨光，不得留有切割痕迹和毛刺；各种机加工件要求尺寸精确，表面光洁。
7. 本图集详图选用的金属管材，除特殊注明者外均为焊接，其管径为公称直径（外径）。
8. 本图集详图中未注焊缝尺寸要求时，焊缝厚度为t（t为较薄焊件厚度），焊缝长度均应满焊。
9. 钢构件表面装修：各构件在油漆前应彻底除锈；油漆作法可根据装修标准选用。
10. 本图集提供多种楼梯栏杆构造，应在工程设计中予以注明。
11. 本图集尺寸标注以毫米(mm)为单位，未注明的尺寸按标准执行。
12. 本图集详图索引方法：详图编号、详图所在的页码、整页详图索引号。

说明（二）
1. 扶手、栏杆表面装修作法及颜色见工程设计图。
2. 扶手断面形式选用见23页。
3. 护角法兰按栏杆类型选定（圆钢时选用方钢，方钢时选用相应规格）。
4. 木扶手及扁钢尺寸见23页。
5. 通长扁钢用30mm，长沉头木螺丝固定木扶手中距150~300mm，两端与中20/中25焊牢。
