辽93SJ002 建筑拒水粉屋面防水构造

图集号：辽93SJ002

辽宁省建筑标准设计研究院编制
1994

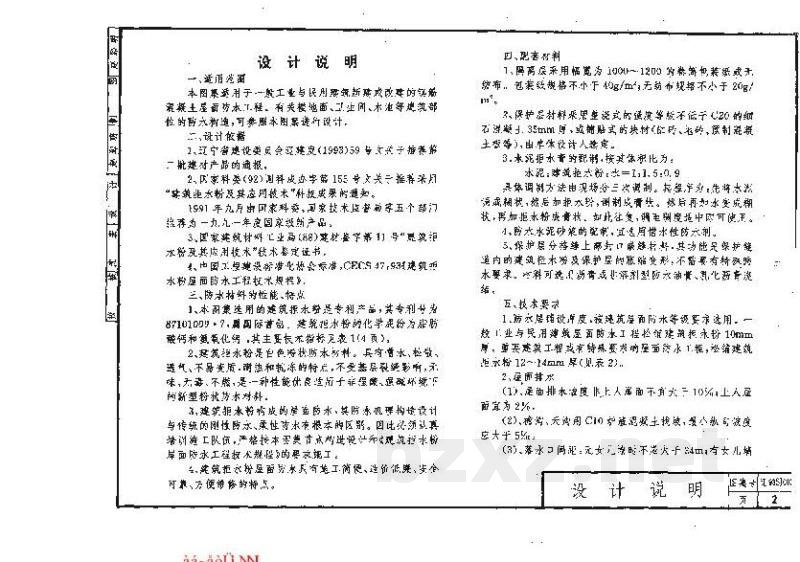

设计说明

一、适用范围

本图集适用于一般工业与民用建筑新建或改建的钢筋混凝土屋面防水工程。有关楼面、卫生间、水池等潮湿部位的防水构造，可参照本图集进行设计。

二、设计依据

1. 辽宁省建设委员会辽建发(1993)59号文关于推荐第二批建材产品的通报。
2. 国家科委(92)国科成办字第155号文关于推荐使用“建筑拒水粉及其应用技术”科技成果的通知。
3. 1990年九月由国家科委、国家技术监督局等五个部门批准为一九九一年度国家级新产品。
4. 国家建材材料工业部(88)建材鉴字第11号“建筑拒水粉及其应用技术”技术鉴定证书。
5. 中国工程建设标准化协会标准，CECS 47:93《建筑拒水粉屋面防水工程技术规程》。

三、防水材料的性能、特点

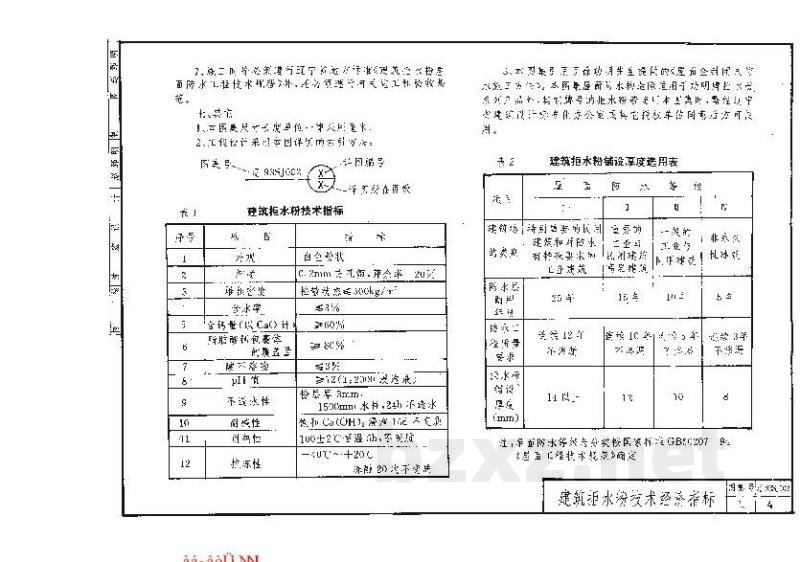

1. 本图集选用的建筑拒水粉是专利产品，其专利号为87101069.4。属国际首创。建筑拒水粉的化学成份为脂肪醇和聚氧乙烯醚，其主要技术指标见表1(表)。
2. 建筑拒水粉是白色粉粒防水剂料，具有憎水、松散、透气、不易变质、耐热和抗冻的特点，不受基层裂缝影响，无味、无毒、不燃，是一种性能优良适用于非强酸、强碱环境下的耐低温性防水材料。
3. 建筑拒水粉构成的屋面防水层，其防水机理构造设计与传统的刚性防水、柔性防水有根本的区别。因此必须认真培训施工队伍，严格按本图集节点构造设计和《建筑拒水粉屋面防水工程技术规程》的要求施工。
4. 建筑拒水粉屋面防水具有施工简便、造价低廉、安全可靠、方便维修的特点。

四、配套材料

1. 隔离层采用纸宽为1000~1200的卷筒包装纸或无纺布。包装袋厚度不小于4μm/m²，无绒布规格不小于20g/m²。
2. 保护层材料用屋面混凝土的强度等级不低于C20的细石混凝土35mm厚，或粘贴式油材(红砖、地砖、预铺混凝土板等)，由单体设计人确定。
3. 水泥防水砂浆的配制，按体积比为：
   水泥:砂:拒水粉:水 = 1:1.5:0.9
   具体调制方法应现场分三次调制。其程序为：先用水泥调成稀浆，然后加粗沙、细制成膏状。然后再加水变成稠浆，再加拒水粉成为膏状。如此往复，调至稠度适中即可使用。
4. 防水水泥砂浆的配制，宜选用憎水性防水剂。
5. 保护层分格缝上海封口应嵌打油灰，其功能是保护屋面内贮留层防水粉及养护层的防缩变形。不需要有特殊的防水要求。材料可选用沥青或石油树脂型防水涂料、乳化沥青涂料等。

五、技术要求

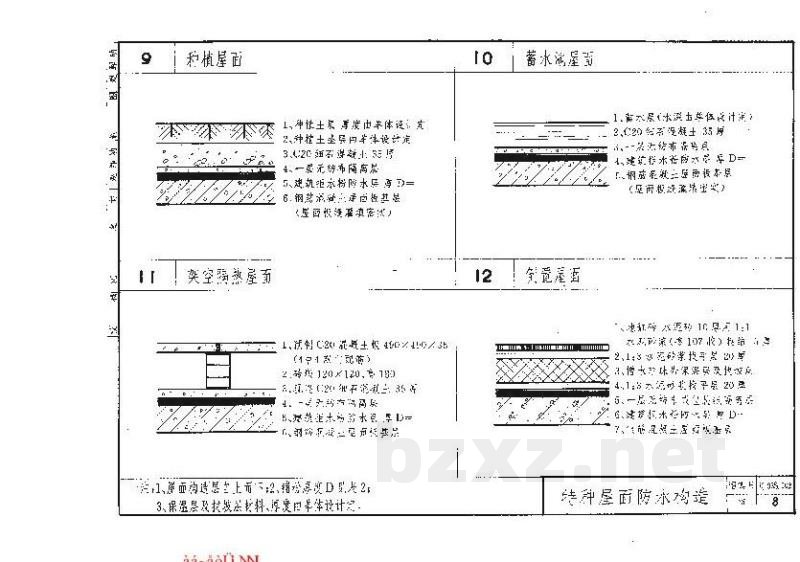

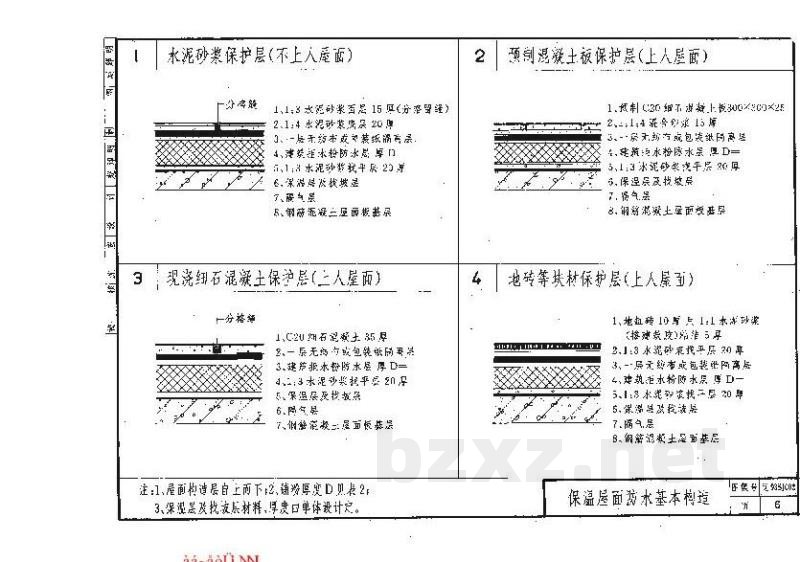

1. 防水层铺设厚度，按建筑屋面防水等级要求选用。一般工业与民用建筑屋盖面防水工程设双层拒水粉10mm厚。重要特建工程或有特殊要求的屋面防水工程，可增设抗裂水泥粉12~14mm厚(见表2)。
2. 屋面排水
   1. 屋面排水坡度宜非上人屋面不宜大于0.5%，上人屋面有3%。
   2. 檐沟、天沟用C10普通混凝土找坡，最小纵向坡度应大于5‰。
   3. 落水口周边：无女儿墙时不应小于24m；有女儿墙时应不小于6m。

页号：2

7. 施工时应根据设计文件和标准《建筑防水工程技术规程》，可参照现行有关工程规范。

8. 其它

1. 本图尺寸单位除注明外均以毫米计。
2. 工程设计时应采用现行的引用标准。

图集号：02J915-4
设计编号：
[图片]

8. 本图集参考了《建筑防水工程技术规程》及国家现行有关标准编制，适用于一般民用建筑。

9. 设计人员应根据工程具体情况选用相应的材料规格和施工方法。

表 3    建筑防水粉技术经济指标
（略）
