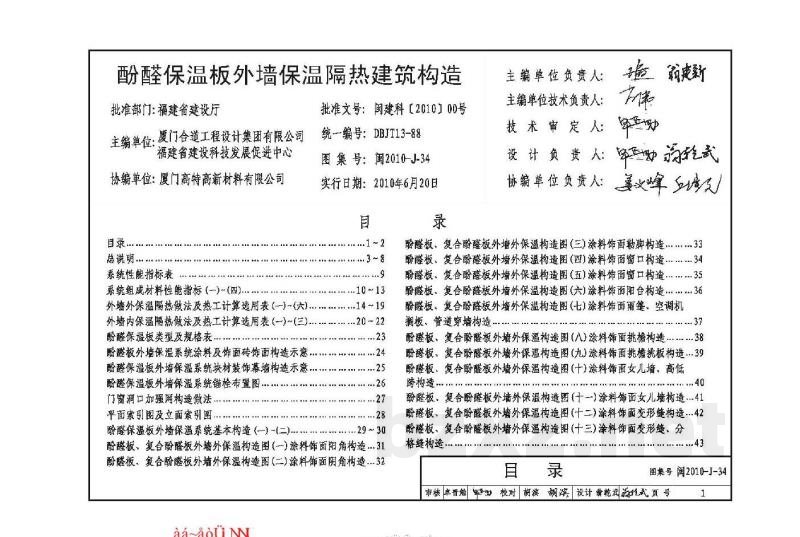

闽2010-J-34 酚醛保温板外墙保温隔热建筑构造

福建省建筑标准设计
酚醛保温板外墙保温隔热建筑构造
图集号：闽2010-J-34
批准部门：福建省建设厅
主编单位：厦门合道工程设计集团有限公司、福建省建设科技发展促进中心
协编单位：厦门高特高新材料有限公司
批准文号：闽建科【2010】00号
统一编号：DBJT13-88
实行日期：2010年6月20日

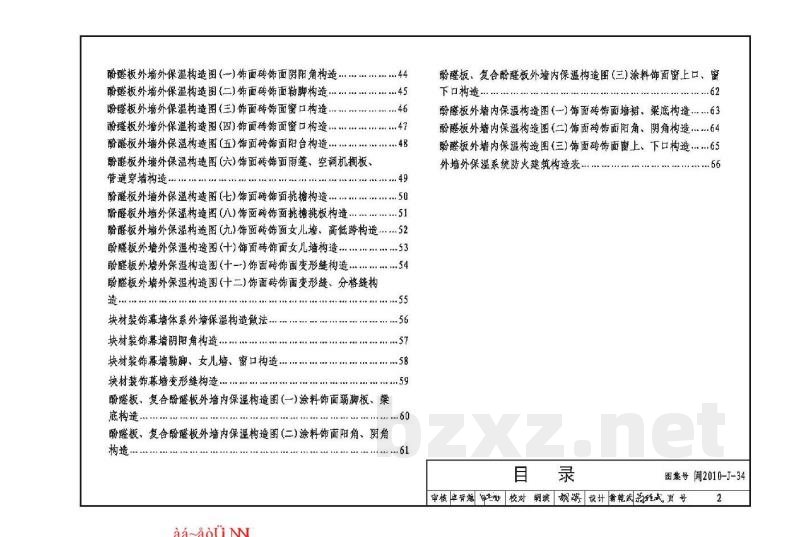

目录
1. 总说明
2. 系统性能指标表
3. 系统组成材料性能指标
4. 外墙外保温隔热做法及热工计算选用表
5. 外墙内保温隔热做法及热工计算选用表
6. 酚醛保温板类型及规格表
7. 酚醛板外墙保温系统构造示意（涂料饰面、饰面砖、块材装饰幕墙、锚栓布置、门窗洞口加强网等）
8. 酚醛板、复合酚醛板外墙外保温构造图（涂料饰面系列：角构造、勒脚构造、窗口构造、阳台构造、雨篷/空调机搁板/管穿墙构造、挑檐构造、女儿墙构造、变形缝/分格缝构造等）
9. 块材装饰幕墙体系外墙保温构造做法
10. 酚醛板、复合酚醛板外墙内保温构造图（涂料饰面系列：踢脚板/梁底、阳角/阴角、窗上/窗下口构造）
11. 酚醛板外墙内保温构造图（饰面砖饰面系列：墙裙/梁底、阳角/阴角、窗上/窗下口构造）

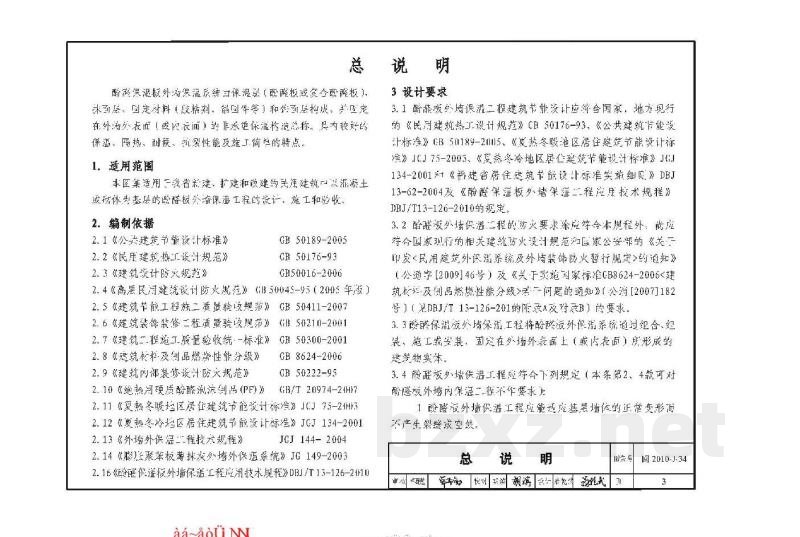

总说明
酚醛板（或复合酚醛板）保温层，由保温材料（胶粘剂、销钉等）和饰面层构成，统称在外墙外表面（或内表面）形成的建筑保温实体。具有良好的保温、隔热、耐候、耐裂性能及施工简单的特点。

1. 适用范围
本图集适用于福建省新建、改建及扩建的民用及公共建筑中，以酚醛板为保温材料的保温工程的设计、施工和验收。

2. 编制依据
2.1《公共建筑节能设计标准》GB 50189-2005
2.2《民用建筑热工设计规范》GB 50016-2006
2.3《建筑设计防火规范》GB 50045
2.4《高层民用建筑设计防火规范》（GB 50045-2005年版）
2.5《建筑节能工程质量验收规程》GB 50411-2007
2.6《建筑装饰装修工程质量验收标准》GB 50211-2002
2.7《建筑工程施工质量验收统一标准》
2.8《建筑材料及制品燃烧性能分级》
2.9《建筑内部装修设计防火规范》
2.10《绝热硬质聚氨酯泡沫制品(PF)》
2.11《夏热冬暖地区居住建筑节能设计标准》
2.12《夏热冬冷地区居住建筑节能设计标准》
2.13《外墙外保温工程技术规程》JCI 134-2001
2.14《膨胀聚苯板薄抹灰墙外保温系统》JG 149-2002
2.15《节能保温板外墙保温工程应用技术规程》DBJ/T 13-126-2010

3. 设计要求
3.1 酚醛板外墙保温工程建筑节能设计应符合国家及地方现行的《民用建筑热工设计规范》、《公共建筑节能设计标准》、《夏热冬暖地区居住建筑节能设计标准》、《夏热冬冷地区居住建筑节能设计标准》及《福建省居住建筑节能设计标准实施细则》和《酚醛保温板外墙保温工程施工技术规程》的规定。
3.2 酚醛板外墙保温工程的防火要求应符合国家现行的相关建筑防火设计规范，并应符合《关于印发〈民用建筑外墙保温系统及外墙装饰防火暂行规定〉的通知》（公建〔2009〕46号）及《关于实施国家标准GB 8624-2006〈建筑材料及制品燃烧性能分级〉课题的通知》的要求。
3.3 酚醛板外墙保温工程将酚醛板、复合酚醛板通过组合、组配、施工或安装，固定在建筑外墙内/外表面上，形成保温建筑实体。
3.4 酚醛板外墙保温工程应符合下列规定：
（1）外墙保温工程应能适应基层墙体的正常变形而不产生裂缝或空隙；
（2）具有防止火灾蔓延的能力；
（3）具有防水渗透性能；
（4）各组成部分应具有物理、化学稳定性，所有组成材料应具有相容性，并与基层具有良好的粘结性。
3.5 酚醛保温板外墙保温工程分为外墙外保温和外墙内保温。外饰面层做法分类如下：
- 以涂料为饰面层；
- 以饰面砖为饰面层；
- 以块材装饰幕墙为饰面层。
3.6 酚醛板外墙保温系统应按设计要求，对基层墙体进行处理，应保证基层墙体坚实平整。
3.7 外墙防火性能应满足现行防火设计规范的要求；防火隔离带等特殊部位，设计应有相应构造措施。
3.8 当外墙保温工程采用饰面砂浆时，应按国家和地方相关规定执行。

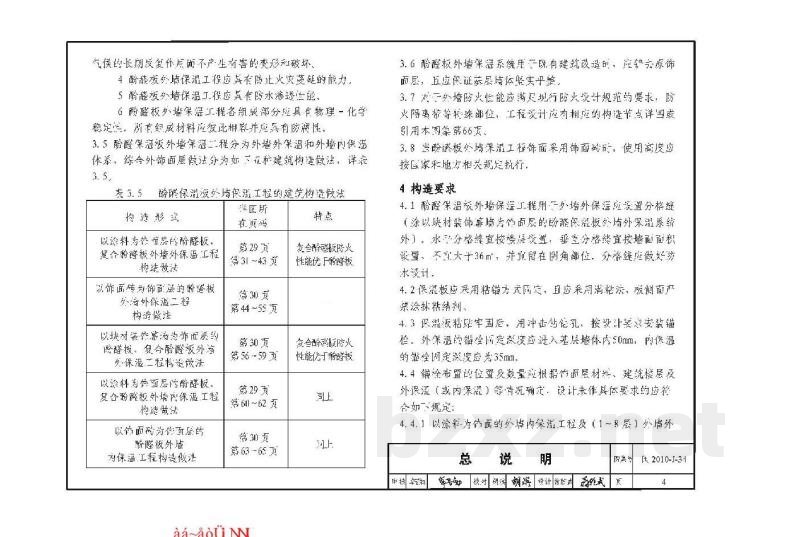

4. 构造要求
4.1 酚醛保温板外墙保温工程应设置分格缝。若以块材装饰幕墙为饰面层，水分应易于排出。分格缝宜按墙面面积设置，单块面积不宜大于36㎡，并宜设在阴角部位，且应做好防水设计。
4.2 酚醛板应采用粘锚结合方式进行固定，且应采用满粘法，板侧面严禁涂抹胶粘剂。
4.3 粘贴牢固后，应按设计要求安装锚栓。外保温锚栓进入基层墙体的深度应符合设计要求（通常建议进入基层约50mm），内保温锚栓深度应为35mm。
4.4 锚栓布置的位置及数量应根据饰面材料、建筑楼层及外/内保温性质确定。
4.4.1 以涂料为饰面的工程（1～8层）应按设计要求布置；
4.4.2 以饰面砖为饰面（1～8层）或以块材为饰面（9～18层）的工程应按相关规定布置。
