苏J002-2000 塑料门窗

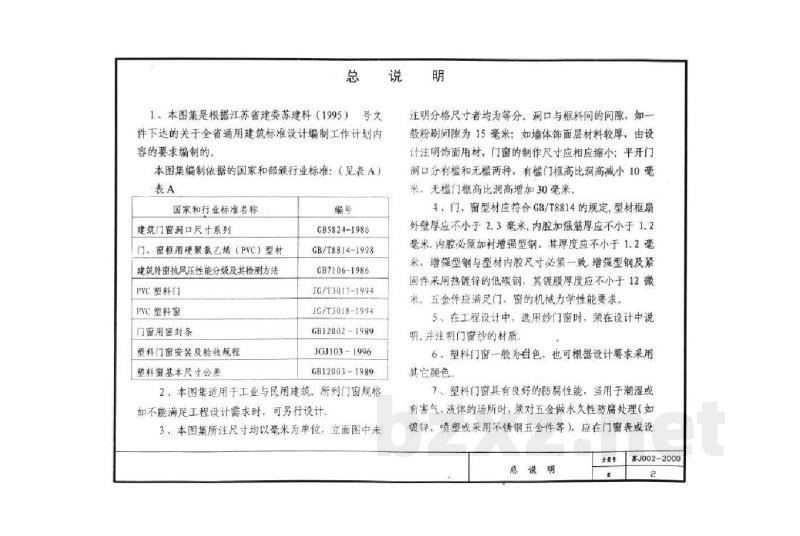

总说明

1、本图集是根据江苏省建委苏建科（1995）国号文件下达的关于全省通用建筑标准设计编制工作计划内容的要求编制的。本图集编制依据的国家和部颁行业标准如下：

【表A：国家和行业标准名称】
- 建筑门窗洞口尺寸列表：GB5824-1986
- T门、窗框用硬聚氯乙烯（PVC）型材：GB/T8814-1998
- 建筑外窗抗风压性能分级及其检测方法：GB7106-1986
- PVC塑料门：JG/T3017-1994
- PVC塑料窗：JG/T3018-1994
- 门窗用密封条：GB12002-1989
- 塑料门窗安装及验收规程：JGJ103-1996
- 塑料窗基本尺寸公差：GB12003-1989

2、本图集适用于工业与民用建筑。所列门窗规格如不能满足工程设计需求时，可另行设计。

3、本图集所注尺寸均以毫米为单位。立面图中未注明分格尺寸者均为等分。洞口与框料间的缝隙，如一般粉刷间隙为15毫米；如墙体饰面层材料较厚，由设计注明饰面用材，门窗的制作尺寸应相应缩小。平开门洞口分有槛和无槛两种：有槛门框高比洞高减小10毫米；无槛门框高比洞高增加30毫米。

4、门、窗型材应符合GB/T8814的规定。型材或扇外壁厚应不小于2.3毫米，内腔加强筋厚应不小于1.2毫米。内腔必须加衬增强型钢，其厚度应不小于1.2毫米，增强型钢与型材内腔尺寸必须一致。增强型钢及紧固件采用热镀锌的低碳钢，其镀膜厚度应不小于12微米。五金件应满足门、窗的机械力学性能要求。

5、在工程设计中，选用纱门窗时，须在设计中说明，并注明门窗纱的材质。

6、塑料门窗一般为自色，也可根据设计要求采用其它颜色。

7、塑料门窗具有良好的防潮性能。当用于潮湿或有害气体的场所时，须对五金做永久性防腐处理（如镀锌、喷塑或采用不锈钢五金件等），应在门窗表或设计说明中加以注明。

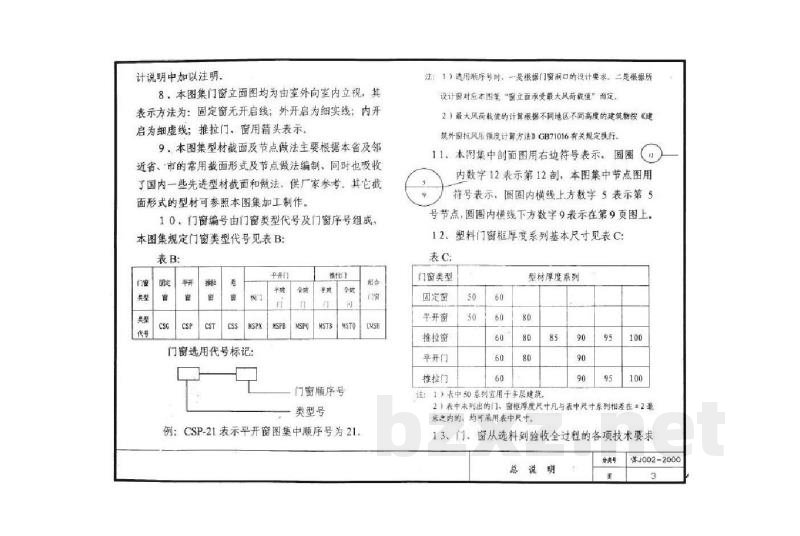

8、本图集门窗立面图均为由室外向室内视，其表示方法为：固定窗无开启线；外开启为细实线；内开启为细虚线；推拉门、窗用箭头表示。

9、本图集型材截面及节点做法主要根据本省及邻近省、市的常用截面形式及节点做法编制，同时也吸收了国内一些先进型材截面和做法，供厂家参考。其它截面形式的型材可参照本图集加工制作。

10、门窗编号由门窗类型代号及门窗序号组成。本图集规定门窗类型代号见表B：

【表B：门窗选用代号】
- 窗：固定窗 (CSG)、平开窗 (CSP)、推拉窗 (CVSI)
- 门：平开门 (NSPX、MSPE、MSTO)、推拉门 (MSTE)
示例：CSP-21 表示平开窗图集中顺序号为 21 的组合窗。
注：1）选用顺序号时，一是根据门窗口的设计要求；二是根据所设计窗对应本图集“窗立面承受最大风荷载值”来确定。2）最大风荷载值的计算根据不同地区不同高度的建筑物，按《建筑外窗抗风压强度计算方法》GB71016有关规定执行。

11、本图集剖面图用右侧符号表示，圆圈内数字表示第N剖；本图集中节点图用符号表示，圆圈内横线上方数字表示第N号节点，圆圈内横线下方数字表示在第N页图上。

12、塑料门窗框厚度系列基本尺寸见表C：

【表C：门窗框厚度系列】
- 固定窗：50, 80
- 平开窗：50, 80, 90
- 推拉窗：60, 80, 90, 100
- 平开门：60, 80, 90, 100
- 推拉门：60, 80, 90, 100
注：1）50系列宜用于多层建筑。2）若与表中尺寸系列相差在2毫米以内的，均可采用表中尺寸。

13、门、窗从选料到验收全过程的各项技术要求（含门窗及其五金用料、门窗框外形尺寸、门窗扇尺寸、门窗的装配、玻璃装配、门窗的外观、门窗的性能要求、门窗的检验方法及检验规则、成品的标志、包装、运输、存放等）应符合表A的有关规定。

14、本图集所列门窗玻璃厚度的选用，应根据玻璃面积的大小及风压等因素确定。根据建设部颁发的 JG/T3017 和 JG/T3018 行业标准，常用玻璃最大允许面积列于表D供参考。

【表D：玻璃种类及厚度】
- 浮法玻璃、磨光玻璃、压花玻璃：厚度可选 3mm, 4mm, 5mm, 6mm 等。
- 中空玻璃：包括 3+3, 4+4, 5+5, 5+网丝型, 6+6 等组合。

注：1）3毫米的浮法玻璃中包括3毫米的钢化玻璃。2）4毫米的钢化玻璃中包括压花钢化玻璃。3）中空玻璃两块玻璃间有6mm-12mm厚的气体层。4）除4毫米的玻璃外，浮法玻璃及嵌网、嵌丝玻璃中均包括吸热玻璃；6毫米以上的浮法玻璃中包括热反射玻璃。
