苏J9504 阳台建筑配件通用图

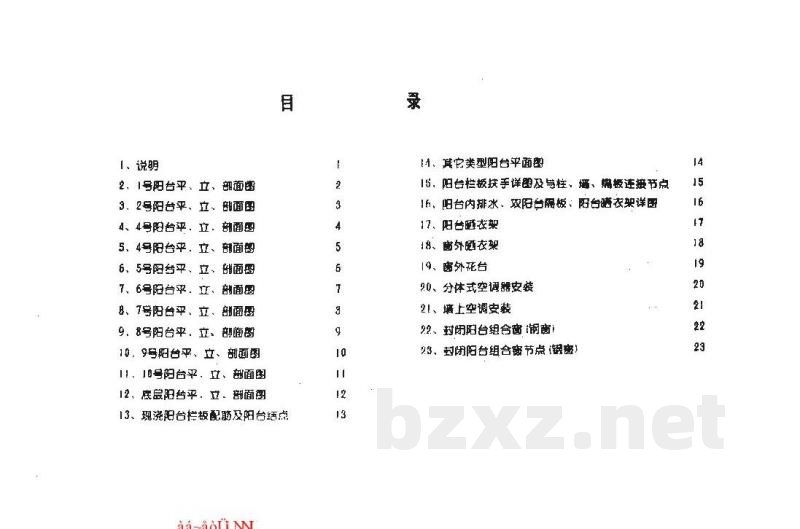

1. 目录
1、说明

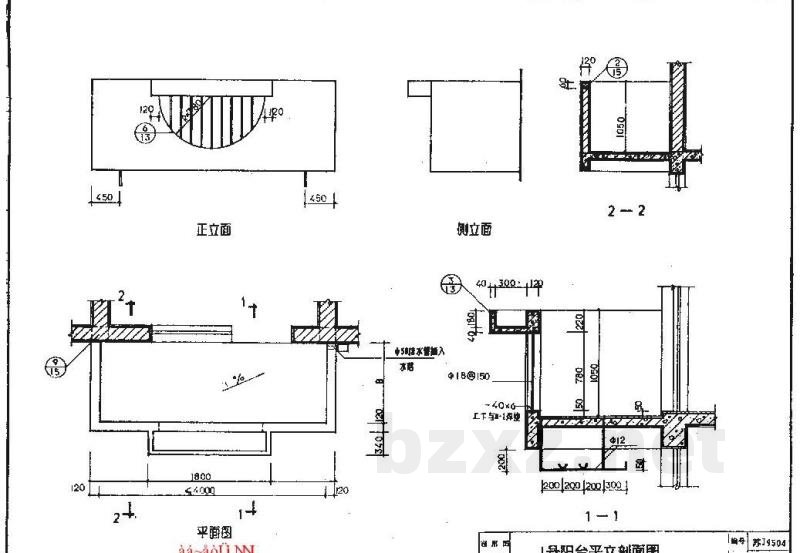

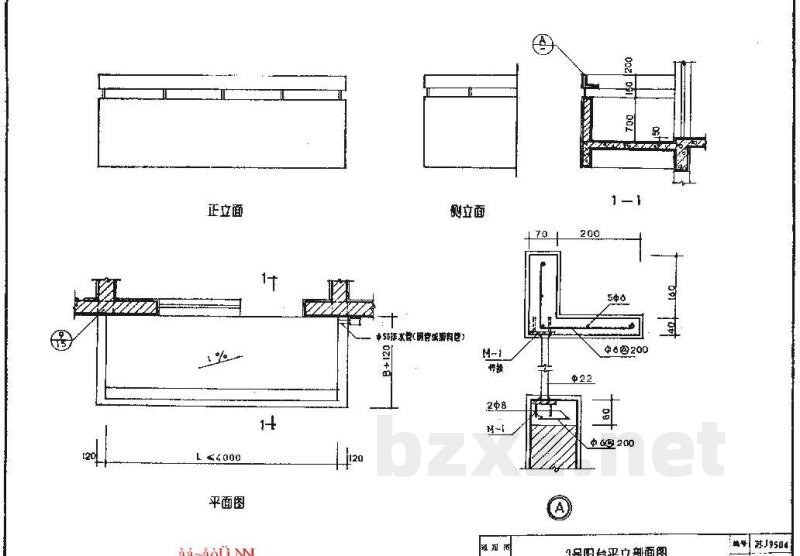

2、1号阳台平面、立面、剖面图

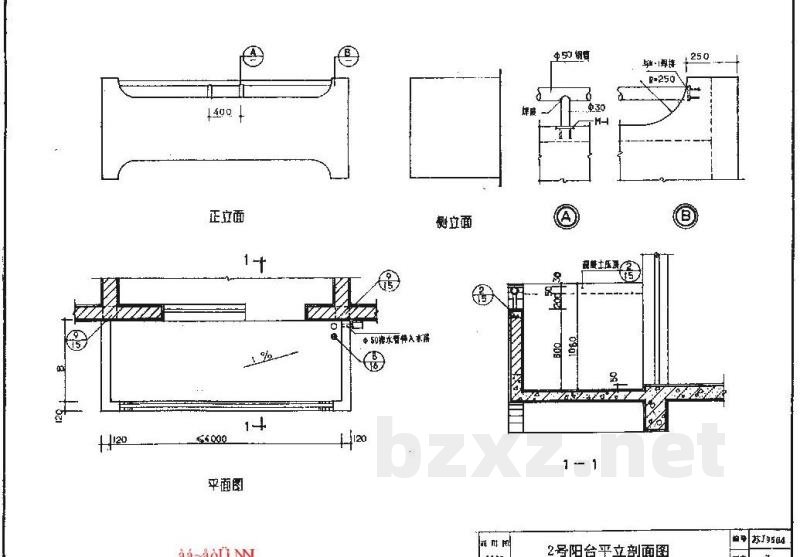

3、2号阳台平面、立面、剖面图
4、4号阳台平面、立面、剖面图
5、5号阳台平面、立面、剖面图
6、6号阳台平面、立面、剖面图
7、7号阳台平面、立面、剖面图
8、8号阳台平面、立面、剖面图
9、9号阳台平面、立面、剖面图
10、其它类型阳台平面图
11、现浇阳台栏板配筋及阳台结点
12、阳台栏板暗敷及柱、梁、板连接节点
13、阳台内排水、双阳台隔板、阳台晾衣架详图
14、阳台晾衣架
15、窗外晒衣架
16、外花台
17、分体式空调器安装
18、墙上空调安装
19、封闭阳台组合窗（钢窗、铝合金窗、塑钢窗）组合密节点

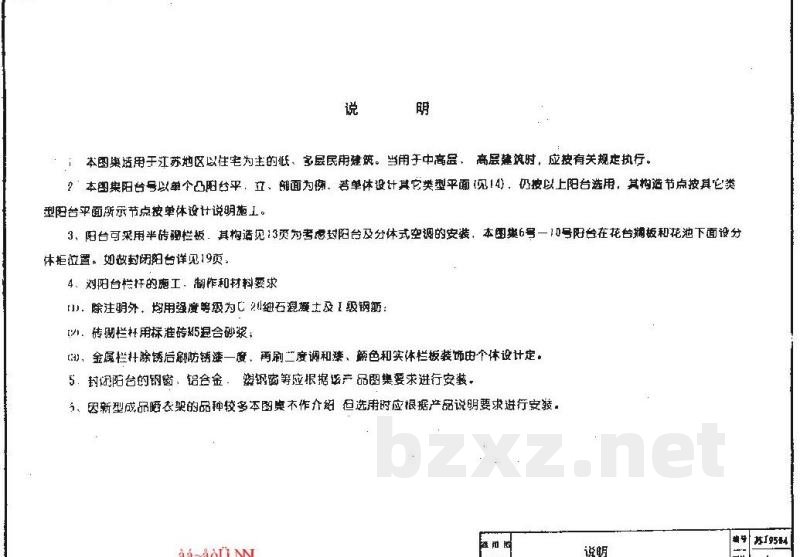

2. 说明
本图集用于江苏地区以住宅为主的低、中、多层民用建筑。当用于中高层、高层建筑时，应按有关规定执行。
本图集阳台以单个凸阳台平面、立面、剖面为例。若单体设计其它类型平面（见10项），仍应参考本阳台选用，其构造节点应按其它类型阳台平面所示节点按单体设计说明施工。
阳台可采用半砖砌筑栏板，其构造见第11项。为考虑封阳台及分体式空调的安装，本图集6号至10号阳台在花台吊板和花池下面设分体机位置。如做封闭阳台详见19页。
对阳台栏板的施工、制作和材料要求，除注明外，均使用强度等级为C25及以上的混凝土及钢筋，栏杆用标准砖混含砂浆；金属栏杆除锈后应刷二度防锈漆及二度调和漆。颜色和实体栏板装饰由个体设计定。
封闭阳台的钢窗、铝合金窗、塑钢窗等应根据该产品图集要求进行安装。
因新型成品晒衣架的品种较多，本图集不作定型，选用时应根据产品说明要求进行安装。
