闽86SJ601 胶合板门

福建省建筑标准设计

胶合板门

DBJT13-13

闽86SJ601

1991

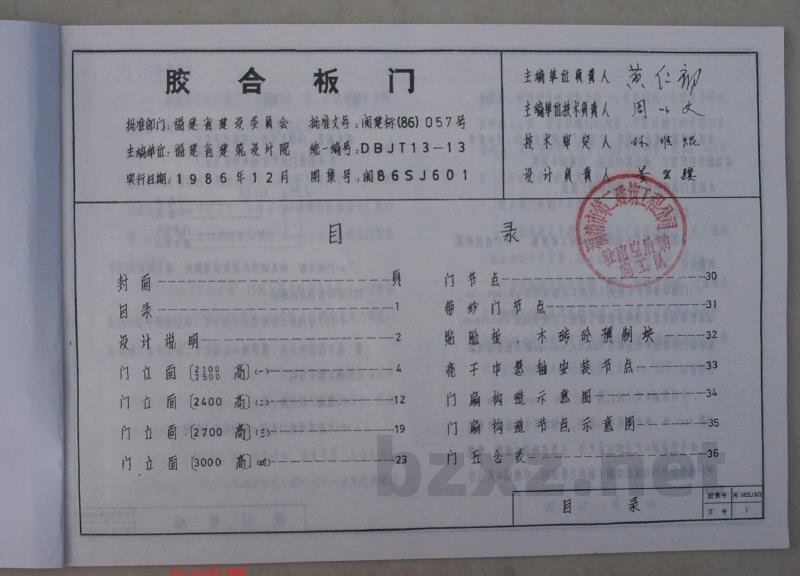

目  录

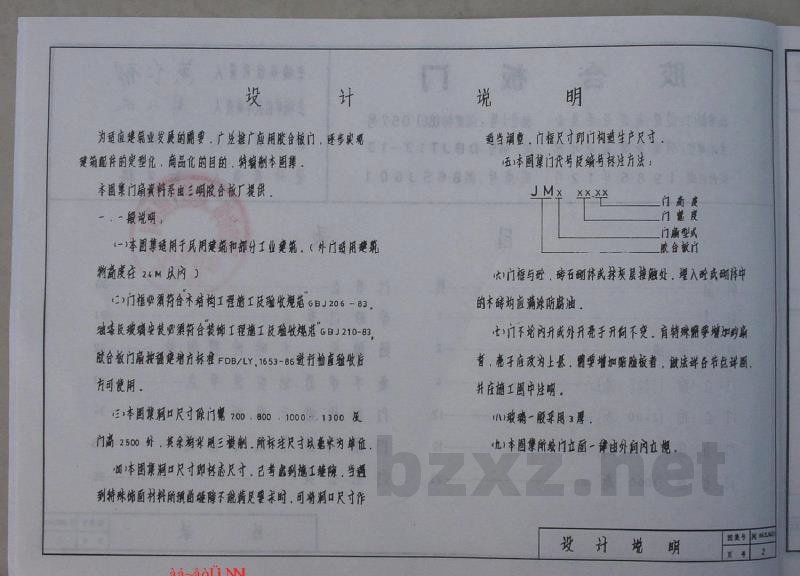

设 计 说 明

为适应建筑业发展的需要，广泛推广应用胶合板门，逐步实现建筑配件的定型化、商品化的目的，特编制本图簿。

本图集门窗系列系由三明胶合板厂提供。

一、一般说明

1. 本图集适用于民用建筑和部分工业建筑。（外门适用建筑物高度在24米以内）
2. 门框必须符合木结构工程施工及验收规范 GBJ206-83，墙体及玻璃安装必须符合装饰工程施工及验收规范 GBJ110-83。胶合板门窗按福建省地方标准 FDB/LY.1553-86 进行检验验收后方可使用。
3. 本图集洞口尺寸除门宽700、800、1000……1300及门高2500外，其余均采用三模数。所标注尺寸以毫米为单位。
4. 本图洞口尺寸即砌体尺寸，已考虑到施工缝隙。当遇到特殊饰面材料所需留缝不能满足要求时，可作洞口尺寸作适当调整，门框尺寸即门窗生产尺寸。

(五) 本图集门代号及编号标注方法：

6. 门框与砼、砖石砌体或抹灰层接触处，埋入砼或砌体中的木料均应满涂防腐油。
7. 门下槛内开或外开门子方向不变。有特殊需要增加扇者，亮子应改为上悬。需增加加强板者，做法详各节点图，并在施工图中注明。
8. 玻璃一般采用3厚。

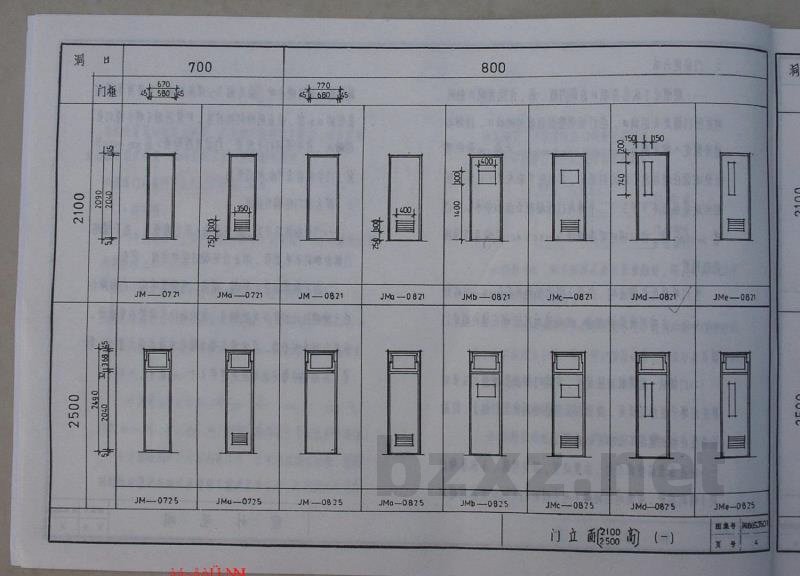

9. 本图集所绘门立面一律由外向内立视。

设计说明
